د چین مسلکي توزیع بکس جوړونکی

طبقه بندي

ډول

اوسنۍ لړۍ

کلیدي ځانګړتیاوې

د معیار له مخې (IEC 61439)

IEC 61439-3 (DBO)

≤250A

د توزیع بورډونه چې د عادي اشخاصو لخوا پرمخ وړل کیږي، کورني/تجارتي، بهر ته تلونکي سرکیټونه ≤125A

IEC 61439-2 (PSC)

≤6300A

د بریښنا سویچ ګیر مجلسونه ، صنعتي ، مسلکي عملیات یوازې

IEC 61439-4 (ACS)

≤1000A

د ساختماني سایټونو لپاره مجلسونه، لنډمهاله، د لیږد وړ / ګرځنده

IEC 61439-5

≤2500A

د عامه توزیع شبکې، د کیبل د ویش کابینې

IEC 61439-7

توپیر لري

ځانګړي غوښتنلیکونه: مریناس، د EV چارج کول، د بازار چوکۍ

د نصبولو په واسطه

په دیوال کی ایښودل شوی

≤630A

د سطحې یا فلش نصب کول، IP30-IP65، استوګنې/تجارتي

په پوړ ولاړ

≤6300A

وړیا سټینډینګ ، ماډلر جوړونه ، صنعتي / بریښنا مرکزونه

د قطب په توګه نصب شوی

≤400A

بهرنۍ توزیع، عامه روښانتیا، د کلیو بریښنا

د ساختمان لخوا

فلزي تړل

ټول درجه بندي

فولاد / المونیم، IP30-IP65، برقی مقناطیسي محافظت

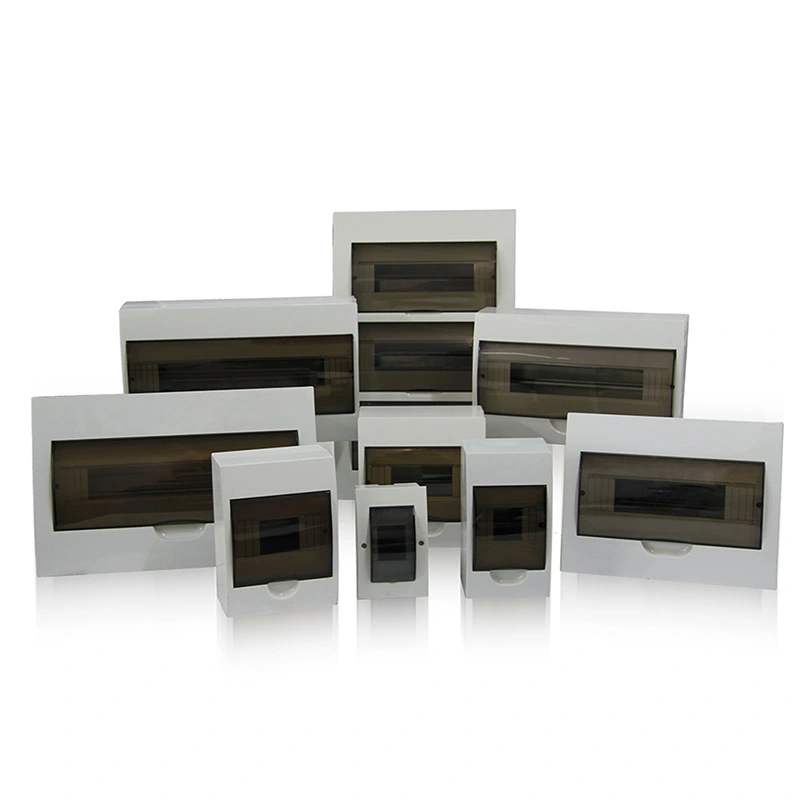

موصل شوي پوښونه

≤250A

ترموپلاستیک (ABS، PC)، IP40-IP65، د زنګ په وړاندې مقاومت

ماډلر سیسټمونه

≤630A

د DIN ریل نصب کول، د 17.5mm ماډلریت، انعطاف وړ ترتیب

د غوښتنلیک په واسطه

د استوګنې

≤250A

واحد پړاو/درې پړاو، MCB/RCD ادغام، د مصرف کوونکي واحدونه

تجارتي

≤630A

درې مرحلې ویش، د فرعي ویش بورډونه، اندازه کول

صنعتي

≤6300A

د موټرو کنټرول مرکزونه، د بریښنا ویش، د پروسې کنټرول

زیربنا

≤2500A

اسانتیاوې، د معلوماتو مرکزونه، روغتیا پاملرنې، ترانسپورت

فعالیت

تفصیل

تخنیکي تطبیق

د بریښنا استقبال

د ټرانسفارمر، جنراتور، یا پورته توزیع څخه راتلونکی بریښنا مني

اصلي راتلونکی سرکیټ بریکر (ICB)، د سویچ منحل کونکی، یا فیوز سویچ

د بریښنا ویش

راتلونکی بریښنا په څو څانګو سرکیټونو ویشل کیږي

بسبارونه (مسو/المونیم)، د توزیع ټرمینلونه، سرکټ ماتونکي

د سرک ساتنه

د اوورلوډونو ، شارټ سرکټونو او د ځمکې غلطیو پروړاندې ساتي

MCBs, MCCBs, RCDs, RCBOs, fusegear

انزوا

د ساتنې لپاره خوندي قطع کول چمتو کوي

اصلي سویچ، د لیدلو اړیکو سره د سویچ منقطع کونکي

څارنه او کنټرول

د بریښنایی پیرامیټونو اندازه کول، نظارت کول او کنټرول کول

د انرژي میټرونه ، د بریښنا کیفیت تحلیل کونکي ، ریموټ څارنه ، سمارټ بریکرونه

د بریښنا کیفیت

د سرج محافظت، هارمونیک فلټرینګ، د بریښنا فاکتور اصلاح

SPDs، فعال فلټرونه، capacitor بانکونه

پیرامیټر

مشخصات

د موادو معیارونه

د بسبار مواد

د مسو په سختۍ سره (C11000) یا المونیم الیاژ (6101-T6)

ASTM B187، IEC 60428

د اوسني کثافت

1.0-1.6 A/mm² (مسو)، 0.8-1.2 A/mm² (المونیم)

د تودوخې لوړوالی تر 65K (نور)، 80K (پلیټ شوی) پورې محدود دی

د لنډ سرکټ سره مقاومت

10kA-100kA د 1s لپاره (Icw)

IEC 61439-1، متحرک او حرارتي فشار تایید

د سطحې درملنه

د ټین تخته (8-12μm) یا د سپینو زرو تخته (3-5μm)

د سنکنرن مقاومت، د تماس اعتبار

د Insulators ملاتړ

DMC (د اوړو مولډینګ مرکب) یا SMC (د شیټ مولډینګ مرکب)

IEC 60168، د تعقیب شاخص> 600V

د بس بار ترتیب

3-پړاو + N + PE، یا 3-پړاو + N (جال شوی)

د مرحلې ترتیب L1-L2-L3، بې طرفه کیڼ اړخ یا ښي خوا ته

غوښتنلیک

د سیسټم ډول

عادي مشخصات

کلیدي اړتیاوې

د استوګنې ودانۍ

د مصرف کونکي واحد، د اپارتمان ویش

≤250A، IP40، دیوال نصب، 12-24 ماډلونه، MCB + RCD

د عادي خلکو لپاره خوندیتوب، د لاسوهنې ثبوت، روښانه لیبل کول

سوداګریز دفترونه

د فرعي ویش بورډ، د فرش ویش

≤400A، IP30-IP54، دیوال/فرش، 36-72 ماډلونه، اندازه کول

د کرایه کونکي بدلونونو لپاره انعطاف ، فرعي اندازه کول ، راتلونکي توسیع

شاپینګ مالونه

د کرایه ویش، اصلي ویش

≤630A، IP54، د پوړ ولاړ، ماډلر، سمارټ څارنه

لوړ شتون، د بار مدیریت، مرکزي څارنه

د معلوماتو مرکزونه

د بریښنا توزیع واحد (PDU)، د بس نل بند

≤1600A، IP20، پوړ ولاړ، 3N+PE، بې ځایه

99.999٪ شتون، ګرم بدلیدونکی، لیرې څارنه

صنعتي بوټي

د موټرو کنټرول مرکز (MCC)، د بریښنا ویش مرکز

≤6300A، IP42-IP54، پوړ ولاړ، د 4 جلا کول

د لوړ شارټ سرکټ مقاومت ، د موټرو محافظت ، د پروسې ادغام

د روغتیا پاملرنې اسانتیاوې

د بریښنا اړین ویش، جلا شوی بریښنا

≤800A، IP30، طبي درجه، د معلوماتي ټکنالوجۍ سیسټم مطابقت

د ناروغ خوندیتوب، د اکمالاتو دوام، د لیک اوسني څارنه

د تجدید وړ انرژي

د سولر کمبینر بکس، د بیټرۍ ذخیره کولو ویش

≤1500V DC، IP65، بهر، تار څارنه

د DC آرک غلطی محافظت، چټک بندول، د چاپیریال پایښت

ساختماني سایټونه

لنډمهاله بریښنا ویش، د سایټ کیبن

≤400A، IP44-IP65، د ترانسپورت وړ، قوي ساختمان

خوځښت، د هوا مقاومت، د لنډمهاله کارونې لپاره خوندیتوب

پړاو

د پروسې توضیحات

د کیفیت کنټرول ټکي

د شیټ فلزي جوړول

کولډ رول شوی فولاد (CRCA) یا المونیم شیټ، د لیزر پرې کول، د CNC پنچ کول، ځړول، ویلډینګ

ابعادي زغم ± 0.5mm، د برر څخه پاک څنډې، د ویلډ ننوتل، فلیټیت <1mm/m

د سطحې درملنه

کمول، فاسفیت کول، د الکترو سټیټیک پوډر پوښ کول (ایپوکسی پولیسټر)، درملنه (180-200 ° C/20 دقیقې)

د کوټینګ ضخامت 60-80μm، د اډیشن کراس کټ ټیسټ 0-1، د مالګې سپری 500-1000h

د بس بار پروسس کول

پرې کول، پنچ کول، ځړول، د ټین / سپینو زرو تختې، د موصلیت آستین

چال چلن ≥100٪ IACS (مسو)، د پلیټینګ ضخامت 8-12μm، هیڅ بوره نشته، د څنډه ګرد کول

د اجزا نصبول

د DIN ریل نصب کول، د سرکټ بریکر نصب کول، د بس بار اړیکه، د تورک کنټرول سخت کول

د تولیدونکي مشخصاتو لپاره تورک (1.5-5.0Nm)، سمون، پاکول/کریپج تصدیق

داخلي تارونه

د مسو کیبلونه (H05RR-F, H07RN-F)، د فیروول ختمول، د رنګ کوډ کول (L1-نصواري، L2-تور، L3-خړ، N-نیلي، PE-شین / ژیړ)

د دوام ازموینه، د موصلیت مقاومت>1MΩ، سمه مرحله

د مجلس تصدیق

میخانیکي عملیات، د دروازې تړل، مهر کول، لیبل کول، اسناد

100٪ فعال چک، د IP تصدیق، د IEC 61439-1 سره مطابقت

ازموینه او تصدیق

د ډایالټریک ټیسټ (2kV/1min)، د موصلیت مقاومت، دوام، قطبیت، د مرحلې ترتیب

د IEC 61439-1 له مخې معمول تایید، د ازموینې راپور تولید

وروستی تفتیش

لید معاینه، ابعادي چک، د اسنادو بیاکتنه، د نښه کولو تصدیق

د موافقت اعالمیه، تخنیکي فایل، د نصبولو لارښود

اجزا

د موادو مشخصات

عرضه کوونکي معیارونه

کلیدي ملکیتونه

د تړلو بدن

د سرد رول شوي فولادو SPCC (1.0-2.0mm) یا المونیم 5052-H32 (1.5-3.0mm)

JIS G 3141، ASTM B209

د حاصل قوت ≥180MPa، مقناطیسي پارامتیا (فولاد)، د کنډک مقاومت (Al)

د پوډر پوښ

Epoxy-پولیسټر هایبرډ، RAL 7035 (لږ خړ) یا RAL 7032 (د ډبرو خړ)

ISO 12944، Qualicoat

ضخامت 60-80μm، چمک 60-80%، د اغیزو مقاومت>50cm·kg

بسبارونه

الکترولیټیک مسو T2 (Cu-ETP, ≥99.9%) یا المونیم 6101-T6

ASTM B187، IEC 60428

چلښت ≥100٪ IACS (Cu)، ≥55٪ IACS (Al)، سختی HV 80-120

بسبار ملاتړ کوي

DMC (د اوړو مولډینګ مرکب) یا SMC (د شیټ مولډینګ مرکب)

IEC 60168, UL 94 V-0

د تعقیب شاخص> 600V، د تودوخې مقاومت 180 ° C، انعطاف ځواک> 150MPa

DIN ریل

فولاد (زنک پلیټ شوی) یا المونیم (انوډیز شوی)، TH35 (35mm × 7.5mm)

IEC 60715, EN 50022

مستقیموالی <0.5mm/m، د بار کولو ظرفیت>100N، د اوریدو مقاومت

د دروازې مهرونه

EPDM ربړ یا polyurethane فوم، gasket پروفایل

ASTM D2000، UL 50

د تودوخې حد -40 ° C څخه + 120 ° C، کمپریشن سیټ <25٪، IP65 سیل کول

قلفونه او قلفونه

د زنک الیاژ (ZDC) یا سټینلیس سټیل 304، کروم پلیټ شوی

ASTM B86، ISO 9227

د مالګې سپرې 240-500h، د سایکل ژوند>10,000 عملیات، د لاسوهنې مقاومت

کیبل غدود

پولیامایډ (PA66) یا نکل پلیټ شوی پیتل، IP68

IEC 62444، UL 514B

د تودوخې درجه -40 ° C څخه + 100 ° C، د فشار راحت، د EMC محافظت اختیار

د موصلیت مواد

PET (Mylar)، PVC، یا nomex د بسبار موصلیت لپاره

IEC 60216, UL 94 V-0

د ډایالټریک ځواک>15kV/mm، د تودوخې شاخص>130 °C

معیاري

ساحه

د تطبیق وړ اړتیاوې

IEC 61439-1:2020

د ټیټ ولتاژ سویچ ګیر او کنټرول ګیر مجلسونو لپاره عمومي مقررات

د بنسټ معیار، د ډیزاین تایید، معمول تایید، د تودوخې زیاتوالی، د لنډ سرک سره مقاومت

IEC 61439-3:2024

د توزیع بورډونه چې د عادي خلکو لخوا پرمخ وړل کیږي (DBO)

کورني/تجارتي، ≤250A، ≤300V ځمکې ته، د غیر مسلکي کسانو لپاره خوندیتوب

IEC 61439-2:2011

د بریښنا سویچ ګیر او کنټرول ګیر مجلسونه

صنعتي، یوازې مسلکي کارول، تر 6300A پورې

IEC 61439-4:2023

د ساختماني ساحو لپاره مجلسونه (ACS)

لنډمهاله تاسیسات، د ترانسپورت وړ، قوي ساختمان

IEC 61439-6:2012

د بس بار ترنکنګ سیسټمونه (د بس ویز)

د بس بارونو له لارې د بریښنا توزیع، د راڅرګندیدو مینین، د نل بند واحدونه

IEC 61439-7:2014

ځانګړي غوښتنلیکونه (ماریناس، د EV چارج کول، او نور)

ځانګړي چاپیریال، اضافي خوندیتوب اړتیاوې

IEC 62208:2011

د ټیټ ولتاژ سویچ ګیر مجلسونو لپاره خالي احاطې

د تړلو فعالیت، د چاپیریال ساتنه، میخانیکي ځواک

IEC/TR 60890:2014

د محاسبې په واسطه د تودوخې لوړوالی تایید

د ازموینې لپاره بدیل، حرارتي ماډلینګ

IEC/TR 61439-0:2013

د مجلسونو مشخص کولو لپاره لارښود

د کارونکي مشخصات، د انٹرفیس پیرامیټونه

د تایید ډول

ازموینه / محاسبه

د منلو معیارونه

د ډیزاین تصدیق (ډول ازموینه)

د تودوخې د زیاتوالي محدودیتونه

ټرمینلونه ≤80K (پلیټ شوي)، ≤65K (نور)؛ احاطه ≤40K; د موادو لپاره بس بارونه

لنډ سرکټ د ځواک سره مقاومت کوي

Icw د 1s لپاره، د Ipk لوړ اوسنی، هیڅ خرابوالی، هیڅ خطر نشته، د ازموینې وروسته فعال

ډایالټریک ځانګړتیاوې

2kV-3.5kV/1min د بریښنا فریکوینسي، هیڅ خرابی نشته، هیڅ فلش اوور

پاکول او د کریپج فاصلې

د هر ککړتیا درجې، د ولتاژ سره د مقاومت محرک درجه بندي

میخانیکي عملیات

200-1000 عملیات، هیڅ اضافي جامې، د ځواک اړتیاوې

د ساتنې درجه (IP)

د IP کوډ تصدیق (دوړه، اوبه)، IEC 60529

د زنگ په وړاندې مقاومت

د مالګې سپری، رطوبت، هیڅ تخریب د خوندیتوب اغیزه نه کوي

د معمول تایید (هر یونټ)

د تار درستوالی، عملیاتي فعالیت

دوام، قطبي، مرحلې، میخانیکي فعالیت

ډایالټریک ازموینه

1kV-2kV/1s یا 2U+1000V، هیڅ خرابی نشته

د موصلیت مقاومت

≥1000Ω/V په 500V DC کې

محافظتي اقدامات، د بریښنا دوام

≤0.05Ω د افشا شوي کنډکټیو برخو او PE ترمینل ترمینځ

مواد

د تفتیش توکي

د نمونې اخیستلو پلان

تجهیزات

د فولادو پاڼې

ضخامت، د حاصلاتو قوت، د سطحې کیفیت، د کوټینګ چپکوالی

په هر بیچ، COA + ازموینه

تناسلي ټیسټر، د کوټینګ ضخامت ګیج، بینډ ټیسټر

د المونیم پاڼې

د الماس درجه، ضخامت، د انود کولو کیفیت

په هره بسته کې

سپیکرومیټر، مایکرومیټر، د انډول کولو ضخامت ټیسټر

د مسو بس بارونه

پاکوالي، چالاکۍ، سختۍ، ابعادي زغم

په هره بسته کې

د کنټرول میټر، د سختۍ ټیسټر، CMM

د پوډر پوښ

د رنګ میچ، چمک، د درملنې درجه، ضخامت

په هره بسته کې

ګلاس میټر، د درملنې میټر، د ضخامت ګیج، د رنګ سپیکٹرو فوټومیټر

پلاستيکي اجزا

سوځیدنه (UL 94)، د تعقیب شاخص، ابعادي ثبات

په هره بسته کې

د UL 94 ازموینې وسیله، د تعقیب ازموینه، د تودوخې تحریف ټیسټر

سټیشن

د کنټرول پیرامیټونه

فریکونسی

طریقه

د لیزر پرې کول/پنچ کول

ابعادي دقت ± 0.2mm، د څنډې کیفیت، د بورې لوړوالی

هر 30 دقیقې

CMM، بصری معاینه، مایکرومیټر

ځړول

د زاویه دقت ±0.5°، د خښتې وړانګې، د سطحې درزونه

هر ترتیب + نمونه

زاویه ګیج، د ریډیس ګیج، بصری معاینه

ویلډینګ

ننوتل، د مالګې بڼه، د تحریف کنټرول

هر ویلډ بسته

بصری معاینه، د رنګ رنګ، ایکس رے (اړخیز)

د پوډر پوښ

د فلم ضخامت 60-80μm، د درملنې مهال ویش، د رنګ ثبات

هره بسته

د ضخامت اندازه، د درملنې متره، د رنګ پرتله کول

د بس بار پروسس کول

د قطع کولو اوږدوالی، د سوري نمونه، د پلی کولو ضخامت، د څنډه ګردی کول

هره ټوټه

CMM، د XRF پلی کولو ضخامت، بصری معاینه

مجلس

د اجزاو نصبولو تورک، سمون، د پاکولو واټن

هر واحد

د تورک رنچ، د ګیج بلاکونه، لید معاینه

د ازموینې توکي

معیاري

د نمونې اندازه

ابعادي تایید

په ټولیز ډول ابعاد، د دروازې سمون، د نصب کولو سوري

100%

د IP درجه بندي تصدیق

د مهر بشپړتیا، د ګازکیټ کمپریشن، د دروازې تړل

AQL 1.0 (نمونه)

ډایالیکټریک مقاومت ازموینه

2kV AC/1min (اصلي سرکټونه)، 1kV AC/1min (معاون)

100%

د موصلیت مقاومت

≥1MΩ @ 500V DC

100%

د محافظتي سرکونو دوام

≤0.05Ω د PE نقطو ترمنځ

100%

قطبیت او د مرحلې تصدیق

په ټولو ترمینلونو کې سم

100%

میخانیکي عملیات

دروازه، قلفونه، قبضې، د ​​وتلو وړ برخې

100%

بصری معاینه

د کوټینګ نیمګړتیاوې، لیبل کول، پاکول

100%

د اسنادو بیاکتنه

د تارونو ډیاګرامونه، د ازموینې راپورونه، د موافقت اعالمیه

100%

د بسته بندۍ بشپړتیا

د ټرانسپورټ پرمهال محافظت، د سمبالولو لارښوونې

په هر ځای کې

د تجهیزاتو کټګوري

د ماشین مشخصات

فعالیت

ظرفیت

د شیټ فلزي پروسس کول

د CNC لیزر پرې کول

دقیق پرې کول ، پیچلي پروفایلونه ، د برر څخه پاک څنډې

10 ټنه / ورځ

د CNC ګولۍ

د سوري نمونې، لوور، امبوسینګ

5,000 تختې / ورځ

د CNC پریس بریک

دقیق موډل، پیچلي جیومیټري

2,000 احاطې / ورځ

د سطحې درملنه

د اتوماتیک پوډر کوټینګ لاین

مخکینۍ درملنه، د پوډر کارول، درملنه

5000 m²/ورځ

د بس بار پروسس کول

د CNC بس بار پنچینګ / د ځړولو ماشین

پرې کول، ټکول، ځړول، تختول

2,000 د بس بار سیټونه / ورځ

د مجلس لاینونه

د ماډلر مجلس سټیشنونه، د ESD محافظت، د تورک څارنه

د اجزاوو نصبول، تار لګول، ازموینه

1,000 د توزیع بکسونه / ورځ

د ازموینې تجهیزات

د اتوماتیک ازموینې بینچ (ډایالټریک، موصلیت، دوام)

د IEC 61439 له مخې معمول تایید

500 واحدونه / ورځ

د تودوخې د زیاتوالي ازموینې ترتیب (اوسني انجیکشن تر 6300A پورې)

د ډیزاین تایید، ډول ازموینه

10 تنظیمات / میاشت

د محصول کټګوري

میاشتنی ظرفیت

معیاري لیډ وخت

د بیړني امر وړتیا

د استوګنې DBO (≤250A، دیوال نصب شوی)

50,000 واحدونه

4-5 اونۍ

3 ورځې

سوداګریز ویش (≤630A، پوړ/دیوال)

20,000 واحدونه

4-5 اونۍ

۵ ورځې

د صنعتي بریښنا مرکزونه (≤2500A، پوړ ولاړ)

5,000 واحدونه

4-5 اونۍ

7 ورځې

د ګمرک انجنیري حلونه (≤6300A)

د پروژې اساس

4-8 اونۍ

2-3 اونۍ

د ماډلر بس بار سیسټمونه

10,000 متره

4-5 اونۍ

۵ ورځې

څانګه

پرسونل

تخصص

مسؤلیتونه

د R&D انجینرۍ

5

 انجینران

د IEC 61439 اطاعت، حرارتي ماډلینګ، د لنډ سرکټ محاسبه، د موادو ساینس

د نوي محصول پراختیا، ډیزاین اصلاح، د پیټینټ پورټ فولیو (40+ پیټینټونه)

د پروسې انجنیري

۲۵ انجینران

د شیټ فلزي جوړول، د سطحې درملنه، د بس بار پروسس کول، د لیون تولید

د تولید اصلاح، اتومات کول، د حاصلاتو ښه والی (> 98٪)، د لګښت کمول

ازموینه او تایید

20 انجنیران

د IEC 61439 تایید، د تودوخې د زیاتوالي ازموینه، د لنډ سرکټ ازموینه، EMC

د ډول ازموینې همغږي، معمول تایید، د ناکامۍ تحلیل، تصدیق

د غوښتنلیک انجنیري

۱۵ انجینران

د بریښنا سیسټم ډیزاین، انتخابي همغږي، د نصب نظارت، کمیسیون کول

د پیرودونکي تخنیکي ملاتړ، د سکیم ډیزاین، د سایټ څارنه، روزنه

د کیفیت تضمین

35 تخنیکران

ISO 9001، ISO 14001، د احصایوي پروسې کنټرول، د میټرولوژي لابراتوار

د عرضه کوونکي پلټنه، د پروسې پلټنه، اصلاحي عمل، د حساب ورکولو مدیریت
