د پرمختللی بدلون سویچ عرضه کونکی

اجزا

فعالیت

تخنیکي مشخصات

روټري لاسي

لاسي عملیات، د موقعیت نښه

د I-0-II موقعیتونه، په بند کې د پیډ لاک وړ (3 تالاشۍ)، IP65 محافظت

د کیم میکانیزم

د تماس حرکت چلوي، ترتیب ډاډمن کوي

دقیق ماشین شوي کیمرې ، سنیپ عمل ، مثبت ډرایو

د اړیکو سیسټم

بار بار بار کول او ماتول

د سپینو زرو مصر (AgNi/AgCdO)، په هر قطب کې دوه ګونی ماتول، د مسح کولو عمل

میخانیکي انټرلاک

په ورته وخت کې د دواړو سرچینو د تړلو مخه نیسي

کلک میخانیکي اړیکه، د لاسي عملیاتو څخه خپلواک

مرستندویه اړیکې

د وضعیت نښه، کنټرول، سیګنال کول

1NO+1NC یا 2NO په هر سویچ، 10A درجه بندي، مثبت عملیات

د DIN ریل کلیپ

سنیپ آن نصب کول، خوندي ساتل

د پسرلي فولاد، 50-100N کلیمپ ځواک، د کمپن مقاومت

غوښتنلیک

ځانګړی کارول

عادي مشخصات

پورته کول

د استوګنې بیک اپ

د کورونو، کوچنیو دفترونو لپاره د جنراتور لیږد

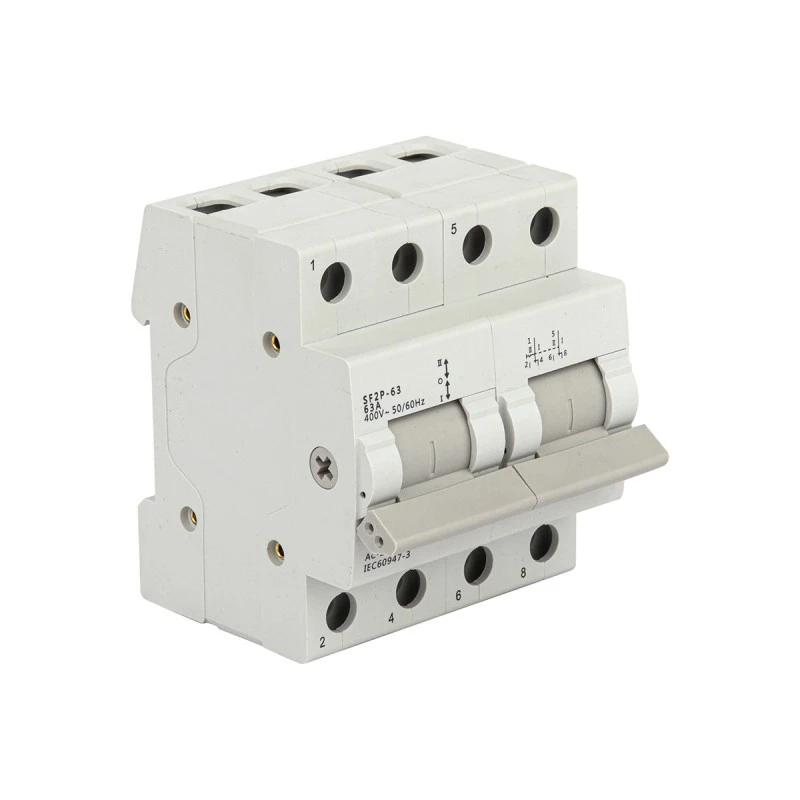

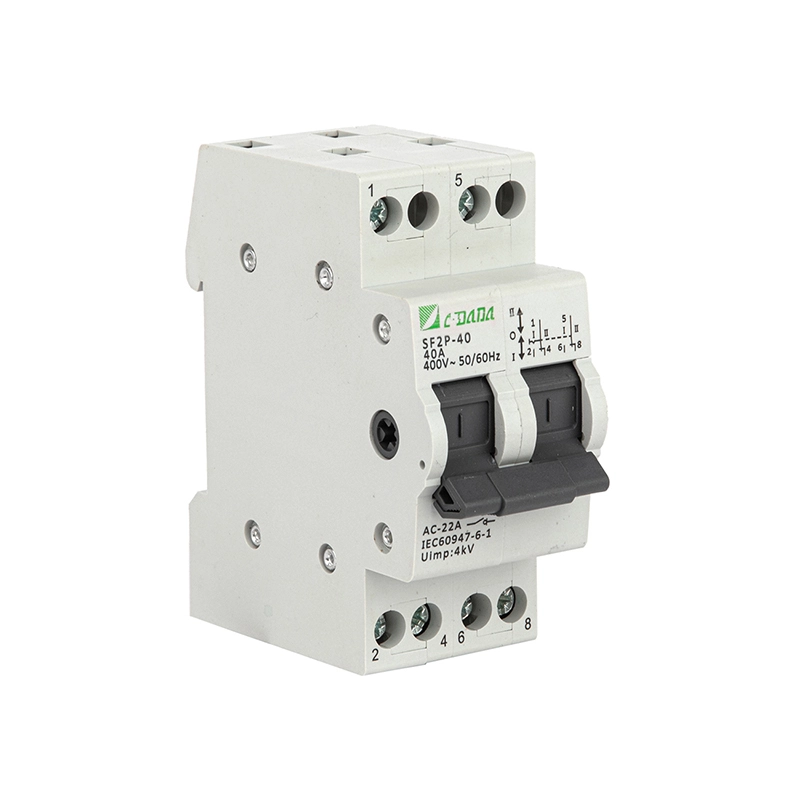

16A-63A, 2P/4P, AC-22A, I-0-II, DIN ریل

DIN ریل

سوداګریزې ودانۍ

د UPS بای پاس ، د دوه ګوني مینز اکمالات ، د بار وړلو بار

100A-250A، 4P، AC-23A، موټری یا لارښود

DIN/پینل

صنعتي بوټي

د مهمې پروسې بریښنا، د ماشین وسیله عرضه

160A-630A، 3P/4P، AC-23A، خلاص لیږد

د پینل غره

د معلوماتو مرکزونه

دوه ګونی مینز، د UPS ساتنه بای پاس

250A-800A، 4P، AC-33B، اوورلاپینګ تماسونه

د پینل غره

روغتیا پالنه

د روغتون اړین سرکټونه، د ژوند خوندیتوب بارونه

160A-400A، 4P، AC-33B، اتوماتیک لیږد

پینل/ATS

د تجدید وړ انرژي

د لمریز گرډ سویچنگ، د بیټرۍ ذخیره کول

63A-250A، 4P، DC درجه بندي، I-0-II، DIN ریل

DIN ریل

زیربنا

د میټرو کرشن، د هوایی ډګر رڼا، مخابرات

400A-1600A، 3P/4P، AC-23A، موټروان

د پینل غره

سمندري / ساحل

د شپ بورډ بریښنا، پلیټ فارم عرضه

100A-400A، 3P/4P، استوایی شوی، IP65

تړل شوی

پړاو

د پروسې توضیحات

د کیفیت کنټرول ټکي

د کیم میکانیزم ماشین

د انجینرۍ پلاستیک (POM) یا فلزي (زنک الماس) څخه د کیم پروفایلونو دقیق CNC ماشین ، د پوښ مقاومت لپاره د تودوخې درملنه

ابعادي زغم ±0.05mm، د سطحې پای Ra 0.8، سختی HRC 45-55، د گردش تورک 0.5-2Nm

د تولید سره اړیکه ونیسئ

د سپینو زرو نکل (AgNi 90/10) یا د سپینو زرو کاډیمیم اکساید (AgCdO) د تماس لارښوونې، د مسو کیریرونو ته برز کول، د مسح کولو جیومیټری جوړول

سختۍ HV 80-120، د تماس مقاومت <5mΩ، د برز کولو ځواک> 50MPa، د سپینو زرو ضخامت ≥2mm

د DIN ریل کور جوړونه

د لوړ اغیز لرونکی ترموپلاستیک (PA66 GF30 یا PBT GF30)، 280-320 ° C انجیکشن، 17.5mm ماډلریت مهم

ابعادي زغم ±0.1mm، د تعقیب شاخص>600V، UL 94 V-0، د تودوخې مقاومت 160°C

شافټ او لاسي مجلس

د زنک پلیټ شوی سټیل یا سټینلیس سټیل شافټ ، پولیمر هینډل د موقعیت نښه کولو سره ، د بییرنګ داخلول

د تورک تسلسل، 45° یا 90° د شاخص کولو دقت، د ساتلو ځواک سمبالول> 50N

میخانیکي انټرلاک

دقیق ماشین شوی انټرلاک پاول ، د پسرلي بار شوی ، د مثبت ښکیلتیا تصدیق

د انټرلاک ځواک> 200N، په یو وخت کې د بندیدو مخه نیسي، د 10,000 دورې دوام

د برج ادغام سره اړیکه

د مسو الیاژ پل د انعطاف وړ ارتباطاتو سره ، د سپینو زرو پلیټ شوي تماس سطحونه ، د پسرلي بار شوي فشار

د تماس فشار 8-15N/mm²، فاصله 2-4mm پاک کړئ، د ځان پاکولو عمل

وروستی حساب

د ګرځیدو تورک، د تماس وخت، د تماس معاون همغږي کول، ډایالټریک تصدیق

100٪ اتوماتیک ازموینه، د معلوماتو ننوتل، د QR تعقیب وړتیا

اجزا

د موادو مشخصات

عرضه کوونکي معیارونه

کلیدي ملکیتونه

د کیم میکانیزم

اسیتال کاپولیمر (POM) یا د زنک الیاژ (ZA-8)

ISO 1043، ASTM B669

ټیټ رګ، د پوښ مقاومت، ابعادي ثبات، ځان غوړول

اصلي اړیکې

د سپینو زرو نکل (AgNi 90/10) یا د سپینو زرو کاډیمیم اکساید (AgCdO)

ASTM B152، IEC 60368

چلښت ≥90٪ IACS، د آرک تخریب مقاومت، د ویلډینګ ضد، 20,000 دورې ژوند

د تماس پل

د مسو مصر (CuCr1Zr یا CuNi2Si)، د سپینو زرو تخته

ASTM B187

لوړ چالکتیا، د پسرلي ملکیتونه، د ستړیا مقاومت

شافټ او هارډویر

سټینلیس سټیل 304 یا زنک پلیټ شوی سټیل 8.8

ASTM A240، ISO 898-1

د اوریدو مقاومت ، د تورک ځواک> 400MPa ، مقناطیسي پاریدو وړتیا ټیټ

د DIN ریل کور

PA66 GF30 (30٪ ګلاس فایبر) یا PBT GF30

IEC 60664-1، UL 94 V-0

د تعقیب شاخص>600V، د اغیز ځواک>7 kJ/m²، 17.5mm ماډلریت

سمبالول او Escutcheon

ABS یا PC/ABS مخلوط، UV ثبات

UL 94 HB، ISO 527

د اغیزو مقاومت، رنګ تیز، د نښه کولو دوام

د پسرلي بیرته راستنیدل

د تیلو تودوخه کاربن فولاد SWOSC-V یا سټینلیس سټیل 301

JIS G 3560، ASTM A313

د ستړیا ژوند> 20,000 دورې، دوامداره تورک، آرامۍ <5٪

ترمینلونه

د پیتل C36000 یا مسو C11000 د ټین پلیټ کولو سره (5-8μm)

ASTM B16/B187

د اوسني کثافت 1.0-1.2 A/mm²، تورک د 2.0-3.5Nm په وړاندې مقاومت، د اوریدو مقاومت

د DIN ریل کلیپ

د پسرلي فولاد 65Mn یا سټینلیس سټیل 304، زنک پلیټ شوی

GB/T 1222، ISO 3506

د کلیمپ ځواک 50-100N، 10,000 سایکل ستړیا، د کمپن مقاومت

مرستندویه اړیکې

د سپینو زرو نکل یا د سرو زرو تماسونه، د پسرلي بار شوي

IEC 60947-5-1

10A درجه بندي، <50mΩ د تماس مقاومت، 100,000 دورې ژوند

معیاري

ساحه

د تطبیق وړ درجه بندي

IEC 60947-6-1

د لیږد سویچینګ تجهیزات - اتوماتیک او لاسي لیږد سویچونه

د بدلون سویچونو لپاره لومړنی معیار، د AC-33B کارول

IEC 60947-3

سویچونه، منقطع کوونکي، د سویچ منقطع کونکي او د فیوز ترکیب واحدونه

د جلا کولو فعالیت، AC-21A/AC-22A/AC-23A کارول

IEC 60947-1

د ټیټ ولتاژ سویچ ګیر او کنټرول ګیر لپاره عمومي قواعد

عمومي اړتیاوې، د تودوخې زیاتوالی، ډایالټریک ځانګړتیاوې

EN 60947-6-1 / EN 60947-3

د اروپا همغږي شوي نسخې

د سی ای نښه کول ، د EU بازار موافقت

GB/T 14048.11/GB/T 14048.3

د چین ملي معیارونه

د CCC تصدیق، د چین بازار

د ازموینې کټګوري

ځانګړې ازموینه

د منلو معیارونه

د تودوخې لوړوالی

دوامداره جریان په درجه بندي کې

ټرمینل ≤65K (ناره)، ≤80K (پلیټ شوی)، لاسي ≤40K

Dielectric ملکیتونه

د بریښنا فریکونسۍ مقاومت (2kV-2.5kV/1min)، تسلسل (6kV-8kV)

نه ماتول، نه فلش اوور، لیک <2mA

د جوړولو او ماتولو ظرفیت

AC-23A: 10 × په جوړولو کې، 8 × په ماتولو کې؛ AC-33B: 6 × په جوړولو/ ماتولو کې

بریالي عملیات، هیڅ اړیکه ویلډینګ، هیڅ فلش اوور

عملیاتي فعالیت

میخانیکي: 10,000-20,000 دورې؛ بریښنایی: AC-23A 3,000-6,000 سایکلونه

<5٪ پیرامیټر ډریف، د تماس جامې <50٪

لنډ وخت د اوسني مقاومت

Icw د 1s لپاره (د لنډ سرکټ سره مقاومت)

نه اختراع، نه د تماس ویلډینګ، د ازموینې وروسته فعال

د لنډ سرکټ جوړولو ظرفیت

Icm (د اوسني مقاومت لوړوالی)

هیڅ زیان نشته، اړیکې فعالې پاتې دي

میخانیکي انټرلاک

د انټرلاک ماتولو لپاره ځواک ، د برداشت ازموینه

> 200N ماتې ځواک، 10,000 سایکل دوام

د چاپیریال

لوند تودوخه، وچه تودوخه، ساړه، کمپن، شاک

د کنډیشن کولو وروسته کار کوي، هیڅ زنګ نشته

EMC (موټر شوی/ATS)

د وړانګو / ترسره شوي مداخلې لپاره معافیت

هیڅ ډول ناورین عملیات، EN 60947-6-1 ضمیمه E

مواد

د تفتیش توکي

د نمونې اخیستلو پلان

تجهیزات

ترموپلاستیک دانه

د شیشې محتوا، واسکاسی، رطوبت، سوځیدنه

په هره بسته کې

د خټکي جریان شاخص، DSC، UL 94 وسیله

د سلور د اړیکو لارښوونې

پاکوالی، کثافت، سختۍ، د برز کولو مصر

په هره بسته کې

سپیکرومیټر، د سختۍ ټیسټر، فلزي مایکروسکوپ

د پسرلي فولاد

تناسلي ځواک، د ستړیا مقاومت، جوړښت

په هره بسته کې

د تناسلي ماشین، د ستړیا ټیسټر، د سختۍ ټیسټر

د مسو الماس

چلښت، سختۍ، ابعادي زغم

په هره بسته کې

د کنټرول میټر، د سختۍ ټیسټر، CMM

سټینلیس سټیل

کیمیاوي جوړښت، مقناطیسي پارامتیا، د اوریدو مقاومت

په هره بسته کې

سپیکٹرومیټر، د زنګ وهلو ازموینه

سټیشن

د کنټرول پیرامیټونه

فریکونسی

طریقه

د کیم ماشین

ابعادي زغم ± 0.05mm، د سطح پای، سختۍ

هر 100 واحدونه

CMM، د سطحې د نرموالي ټیسټر، د سختۍ ټیسټر

برزنګ سره اړیکه ونیسئ

د تودوخې درجه 780-820 °C، فضا، ګډ قوت

هر 100 واحدونه

Thermocouple، د شین ځواک ټیسټر

د کور جوړول

د حرارت درجه 280-320 °C، فشار، ابعاد

هر دوره

د SCADA څارنه، د SPC چارټونه

د شافټ مجلس

د تورک ثبات، د شاخص دقت، د ساتلو ځواک

هر واحد

د تورک میټر، د ځواک ګیج

انټرلاک مجلس

د ښکیلتیا ځواک، د ماتې مقاومت، د سایکل ازموینه

هر 100 واحدونه

د ځواک ګیج، د برداشت ټیسټر

د تماس پل

د تماس فشار، د واټن مسح، مقاومت

هر واحد

د ځواک ګیج، مایکرو اومیټر

د ازموینې توکي

معیاري

د نمونې اندازه

د گردش تورک

0.5-2.0Nm، اسانه عملیات، مثبت شاخص

100%

د مقاومت سره اړیکه ونیسئ

<5mΩ په هر قطب کې په ټاکل شوي اوسني

100%

ډایالټریک د ولتاژ سره مقاومت کوي

2.5kV AC/1min

100%

د موصلیت مقاومت

>100MΩ @ 500V DC

100%

میخانیکي انټرلاک تصدیق

په ورته وخت کې د تړلو مخنیوی، د ماتې ځواک> 200N

100%

د تماس معاون فعالیت

همغږي، مقاومت، دوام

100%

د DIN ریل نصب کول

د Snap-on ځواک 50-100N، د ساتلو، لرې کولو ځواک

100%

بصری او ابعادی معاینه

17.5mm ماډلریت، د نښه کولو دوام، د IP درجه بندي

100%

د برداشت نمونه

100 میخانیکي دورې، د اړیکو پوښاک چک

AQL 1.0

د بسته بندۍ بشپړتیا

ډراپ ټیسټ، وایبریشن (ISTA 3A)، لیبل کول

په هر ځای کې

د تجهیزاتو کټګوري

د ماشین مشخصات

فعالیت

ظرفیت

دقیق ماشین

5-محور د CNC ماشین کولو مرکز (مزاک / هاس)

د کیم میکانیزم، شافټ، دقیق اجزا

5,000 کیمرې سیټونه / ورځ

د انجکشن مولڈنگ

120-ټن ترموپلاستیک پریس (اربورګ/انجل)

د DIN ریل کور، لاستی، ایسکچیون

8000 کورونه / ورځ

د تولید سره اړیکه ونیسئ

اتوماتیک برزنګ کوره (H₂/N₂ اتموسفیر)

د مسو بار وړونکو ته د سپینو زرو تماس ټیپ بریز کول

10,000 اړیکې / ورځ

د پسرلي جوړښت

د CNC پسرلي کویل کولو ماشین (Wafios)

د بیرته ستنیدو چشمې، د تماس چینې، د DIN کلپونه

20,000 پسرلي / ورځ

مجلس

د کار مجلس حجرې

د میکانیزم مجلس، کیلیبریشن، ازموینه

په هره کرښه کې 3,000 واحدونه / ورځ

د ازموینې تجهیزات

د اتوماتیک بدلون سویچ ازموینې بینچ

تورک، مقاومت، انټرلاک، د وخت تصدیق

500 واحدونه / ساعت

د میخانیکي برداشت ټیسټر (20,000 دورې)

د ژوند ازموینه، د څارنې جامې

په ورته وخت کې 200 واحدونه

ډایالیکټریک مقاومت ټیسټر (5kV AC)

د های پوټ ازموینه ، د موصلیت تصدیق

300 واحدونه / ورځ

د محصول کټګوري

میاشتنی ظرفیت

معیاري لیډ وخت

د بیړني امر وړتیا

DIN ریل 2P (16A-63A)

100,000 واحدونه

4-5 اونۍ

3 ورځې

DIN ریل 4P (40A-125A)

50,000 واحدونه

4-5 اونۍ

۵ ورځې

څانګه

پرسونل

تخصص

مسؤلیتونه

د R&D انجینرۍ

5

انجینران

د بدلولو میکانیزمونه، د اړیکو فزیک، مادي ساینس، اتوماتیک

د نوي محصول پراختیا، د پیټینټ پورټ فولیو (25+ پیټینټونه)، دودیز کول

د پروسې انجنیري

۱۵ انجینران

دقیق ماشینینګ ، پلاستيکي مولډینګ ، د مجلس اتومات کول ، د لین تولید

د تولید اصلاح، د SOP اسناد، د حاصلاتو ښه والی (>99٪)

ازموینه او تایید

12 انجنیران

د IEC 60947-6-1 اطاعت، د برداشت ازموینه، د چاپیریال سمول، EMC

د ډول ازموینې همغږي، د ناکامۍ تحلیل، د تصدیق مدیریت

د غوښتنلیک انجنیري

10 انجنیران

د بریښنا سیسټم ډیزاین، انتخابي همغږي، د جنراتور ادغام، د ATS سکیمونه

د پیرودونکي تخنیکي ملاتړ، سکیم ډیزاین، کمیشن کول

د کیفیت تضمین

25 تخنیکران

ISO 9001، ISO 14001، د احصایوي پروسې کنټرول، د میټرولوژي لابراتوار

د عرضه کوونکي پلټنه، د پروسې پلټنه، اصلاحي عمل، حساب ورکول

تصدیق

د جاري کولو بدن

ساحه

اعتبار

ISO 9001:2015

TÜV SÜD / SGS / Bureau Veritas

د کیفیت مدیریت سیسټم

کلنۍ څارنه

ISO 14001:2015

Intertek / SGS

د چاپیریال مدیریت

کلنۍ څارنه

IEC 60947-6-1 ډوله ازموینه

KEMA/DEKRA, Intertek, TÜV Rheinland

د بدلولو تجهیزات لیږدول

د هر محصول لړۍ

د IEC 60947-3 ډول ازموینه

KEMA/DEKRA, Intertek

د سویچ منحل کونکي فعالیت

د هر محصول لړۍ

د سی ای نښه کول

خبر شوی بدن

د EU بازار ته لاسرسی

ډیزاین پورې اړه لري

CCC (چین)

CQC

د چینایي اجباري تصدیق

د 5 کلن اعتبار

یو ایل 1008

د لیکوالانو لابراتوارونه

د شمالي امریکا لیږد سویچونه

د فابریکې کلنۍ تفتیش

د VDE تصدیق

د VDE ازموینې انسټیټیوټ

د آلمان د کیفیت لیبل

د هر محصول لړۍ

د SAA تصویب

د SAA تصویبونه

د اسټرالیا بازار

د هر محصول لړۍ
