د چین ماډلر ارتباطي فابریکه مستقیم

دا ماډلر تماس کونکي تاسو ته د دې لخوا چمتو شويCDADA، یو باوري او باوري عرضه کونکی. د مستقیم پلور تولید کونکي په توګه ، موږ د دې محصول لړۍ سره په ځانګړي توګه د 15 کلونو تجربه لرو. سربیره پردې ، زموږ د ټیټ ولټاژ بریښنایی تجهیزاتو ټوله لړۍ — په ډیری کلونو کې رامینځته شوي — په دوامداره توګه لوړ کیفیت او استثنایی اوږد عمر وړاندې کوي؛ که تاسو د کومې ستونزې سره مخ شئ، تاسو ښه راغلاست یاست چې د پلور وروسته سمدستي ملاتړ لپاره هر وخت موږ سره اړیکه ونیسئ.

د ماډلر اړیکه کونکی څه شی دی؟

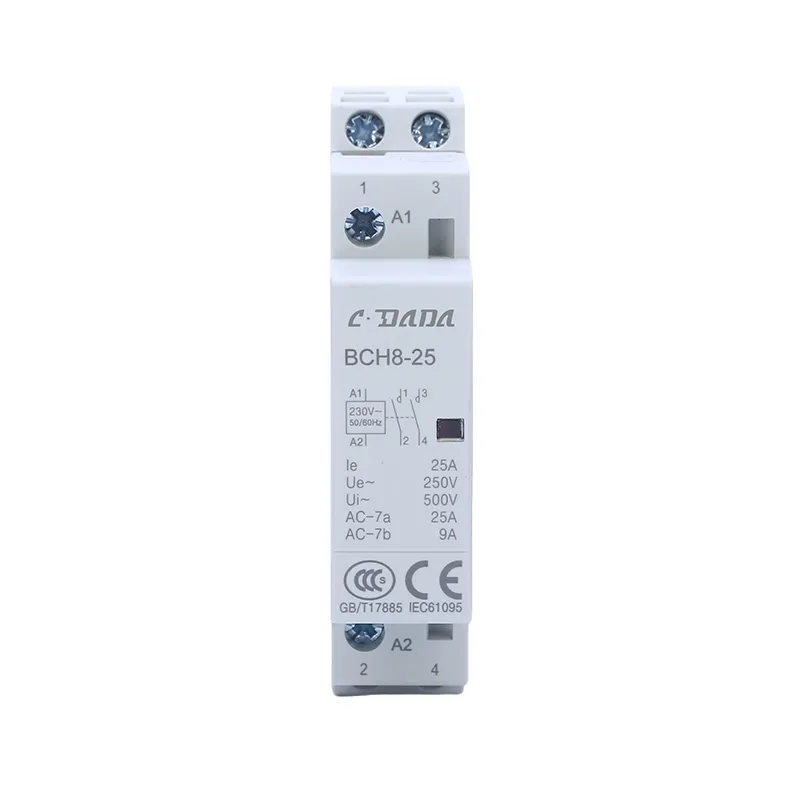

A ماډلر تماس کونکی یو کمپیکٹ، د DIN ریل نصب شوی الیکټرو میخانیکي سویچنګ وسیله ده چې په ځانګړي ډول د دې لپاره ډیزاین شوېد ودانیو تاسیسات او کورني غوښتنلیکونه. د IEC 60947-4-1 لخوا اداره شوي صنعتي تماس کونکي برعکس، ماډلر تماس کونکي د دې سره مطابقت لريIEC 61095- یو معیار چې "ډېرې سختې اړتیاوې لري، د کاروونکو هیلې پوره کوي، د تجهیزاتو او افرادو خوندیتوب په اړه په احاطه او ساحو کې چې خلکو ته د لاسرسي وړ وي".

دا وسیلې ځانګړتیاوې لريمعیاري ماډلر عرض (د 17.5mm څو) د ویشلو پینلونو کې د بې سیمه ادغام وړ کولMCBs، RCDs، او نور ماډلر وسایل. اوسنۍ درجه بندي له څخه16A تر 100A پورېد کویل ولتاژ پراخیدو سرهله 12V DC څخه تر 240V AC پورې (د یونیورسل AC/DC کویلونو په شمول)، دوی د استوګنې، سوداګریزو، او کرنې ودانیو کې د رڼا، تودوخې، وینټیلیشن، او کوچني موټرو بدلولو لپاره مثالی جوړوي.

وروستيIEC 61095:2023 نسخه 3.0 د LED څراغونو بارونو (AC-7d) لپاره تازه اړتیاوې معرفي کوي، د EMC معافیت لوړ شوی، او د لیبل کولو سخت پروتوکولونه - د سمارټ جوړونې ټیکنالوژیو او د انرژي مدیریت سیسټمونو په لور تکامل منعکس کوي.

ماډلر اړیکه کونکي محصول کټګورۍ او تشکیلات

طبقه بندي	ډول	اوسنۍ لړۍ	کلیدي ځانګړتیاوې
د کارولو کټګوري	AC-7a	16A – 100A	یو څه الهی بارونه: د کور وسایل، تودوخه، مقاومت لرونکی بارونه (cos φ 0.8)
	AC-7b	16A – 63A	د موټرو بارونه: squirrel-cage motors, air conditioners, پمپونه (cos φ 0.45)
	AC-7d	16A – 32A	د LED څراغونو بارونه (د IEC 61095: 2023 کې نوي)، هارمونیک بډایه چاپیریال
د قطب ترتیب	2-قطب (2NO)	16A – 100A	د واحد مرحلې سویچینګ ، تودوخه / روښانتیا ، خورا عام ترتیب
	2-قطب (1NO+1NC)	16A – 40A	د بدلون غوښتنلیکونه، دوه ګونی سرعت پرستار، د بیرته راګرځیدونکي موټرو
	4-قطب (4NO)	16A – 100A	درې پړاو + بې طرفه، درې پړاو حرارتي، کوچني درې پړاو موټور
	4-قطب (2NO+2NC)	16A – 40A	د بدلون بدلول، د جنراتور لیږد، دوه ګونی عرضه
د کویل ټیکنالوژي	د AC کویل	24V، 110V، 220-240V	معیاري 50/60Hz، د عملیاتو په جریان کې د اوریدلو وړ غږ
	د DC کویل	12V، 24V	خاموش عملیات، د بیټرۍ ملاتړ شوي سیسټمونه، د کنټرول سرکونه
	AC/DC یونیورسل	24-240V (په اتوماتيک ډول بدلول)	د هوم څخه پاک عملیات، د پراخ ولتاژ زغم، کم شوی لیست
	بریښنایی کویل	12-240V AC/DC	ټیټ مصرف (2-4VA)، د سرج محافظت مدغم، خاموش
پورته کول	DIN ریل (TH35)	ټول درجه بندي	د 35mm ټاپ خولۍ ریل، سنیپ آن نصب، IP20 د ګوتو خوندي
پورته کول	د پینل غره	16A – 100A	د سکرو فکسډ بیس، د فلیټ سطح نصب کول، د کمپن ضد
احاطه	خلاص (IP20)	ټول درجه بندي	معیاري ماډلر ډیزاین، د توزیع پینل نصب کول
احاطه	تړل شوی (IP40-IP65)	16A – 63A	جوړ شوی احاطه، د دوړو / رطوبت محافظت، بهر کارول

د ماډلر عرض معیارونه:

1 ماډل (17.5mm): 16A-25A، 2-قطب

2 ماډلونه (35mm): 40A-63A، 2/4-قطب

3-4 ماډلونه (52.5-70mm):80A-100A، د لوړ ځواک غوښتنلیکونه

اصلي دندې او عملیاتي اصول

د برقی مقناطیسی فعالیت سیسټم

اجزا	فعالیت	تخنیکي مشخصات
برقی مقناطیسی کویل	د تماس بندولو لپاره مقناطیسي ساحه تولیدوي	AC: 24V, 110V, 220-240V (50/60Hz); DC: 12V، 24V؛ AC/DC: 24-240V نړیوال؛ مصرف 4-8VA (AC)، 2-4W (DC)
لامینټ کور	د مقناطیسي جریان تمرکز کوي، د ایډی جریان کموي	د سیلیکون فولادو E-core، د سطحې موصلیت، ټیټ remanence
د حرکت وړ آرمچر	د تماس پل ته مقناطیسي ځواک لیږدوي	د پسرلي راستنیدنه، د توپ ضد ډیزاین، <20ms ځواب
اصلي اړیکې	د بریښنا سرکټ جریان لیږدوي	د سپینو زرو نکل (AgNi) یا د سپینو زرو کاډیمیم اکسایډ (AgCdO)، د دوه ګونی ماتولو عمل
د تماس پل	په میخانیکي ډول د قطب سیټونو سره نښلوي، په ورته وخت کې عملیات ډاډمن کوي	د مسو مصر، انعطاف وړ پیوستون، د ځان سره سمون
آرک چوت	د ماتولو قوس قانع کوي (AC-7b غوښتنلیکونه)	د سیرامیک سپلیټر پلیټونه ، د ډیونیز کولو گرډونه ، مقناطیسي ضربه
مرستندویه اړیکې	کنټرول، سیګنال کول، تړل (اختیاري)	1NO+1NC یا 2NO، 10A درجه بندي، سنیپ عمل

عملیاتي ترتیب

د تړلو عملیات:

د کویل انرژی کول - د کنټرول ولتاژ د کویل ترمینلونو باندې پلي کیږي (A1-A2)

د مقناطیسي ساحې تولید - اوسنۍ په لامینټ کور کې بریښنایی مقناطیسي فلکس رامینځته کوي

آرمچر جذب - مقناطیسي ځواک د پسرلي فشار، آرمچر حرکت کوي

د اړیکو تړل - د تماس پل د مسح کولو عمل سره ثابت تماسونه ښکیلوي (ځان پاکول)

د سرکټ بشپړول - بریښنا د لاین ترمینل (L) څخه د بار ترمینل (T) ته جریان لري

د پرانیستلو عملیات:

د کویل له مینځه وړل - کنټرول ولتاژ لرې شوی

د ساحې سقوط - مقناطیسي فلوکس تخریب (AC: صفر کراس کول؛ DC: فری ویلنګ ډایډ)

د پسرلی راستنیدنه - بیرته راګرځي سپرینګ آرمیچر خلاص موقعیت ته

اړیکه جلا کول - د آرک پیل (که د بار لاندې وي)، په آرک چوټ کې رسم شوی

د آرک ختمول - AC آرک په اوسني صفر کې ځان سوځوي؛ د DC آرک د سپلیټر پلیټونو پواسطه مات شوی

هم وړیا AC/DC ټیکنالوژي

عصري ماډلر تماس کونکي د نوي AC/DC کویل ډیزاینونه وړاندې کوي چې د 50/60Hz hum ځانګړتیا له منځه وړي:

د دوپلیکس بادولو ټیکنالوژي: د الکترونیکي سویچنګ سره د AC او DC کویلونه جلا کړئ

د یونیورسل ولتاژ داخلول: د AC یا DC عرضه اتومات کشف کوي، د عملیاتو حالت تنظیموي

خاموش عملیات: د هوټل خونو، روغتونونو، د استوګنې د خوب خونو، او د شور سره حساس چاپیریال لپاره مناسب

د بریښنا مصرف کم شوی: د دودیز AC کویلونو په پرتله 50٪ ټیټ ساتل ځواک

د غوښتنلیک چاپیریال او د کارونې قضیې

غوښتنلیک	ځانګړی کارول	عادي مشخصات	د کارولو کټګوري
د رڼا کنټرول	د LED څراغونه، فلوروسینټ څراغونه، د رخصتۍ څراغونه	16A-32A، 2NO، AC-7d (LED)، AC-7a (خارج)، 230V کویل	AC-7a / AC-7d
د تودوخې سیسټمونه	بریښنایی بویلرونه ، د ذخیره کولو هیټرونه ، د پوړ لاندې تودوخه	25A-63A، 2NO یا 4NO، AC-7a، 230V کویل، خاموش عملیات غوره کیږي	AC-7a
وینټیلیشن او HVAC	د استخراج فین، د هوا سمبالولو واحدونه، د یخولو سیسټمونه	16A-40A، 2NO، AC-7b (موټرونه)، 230V کویل، د لوړ سویچ فریکونسۍ	AC-7b
د موټرو تجهیزات	د رولر شټرونه، د ګراج دروازې، دروازې، څراغونه	16A-25A، 2NO یا 1NO+1NC، AC-7b، 24V DC کنټرول (د خوندیتوب اضافي-ټيټ ولتاژ)	AC-7b
د اوبو پمپونه	بوسټر پمپونه، د دوران پمپونه، د څاه پمپونه	16A-32A، 2NO، AC-7b، 230V کویل، د پمپ دنده ټاکل شوې	AC-7b
د انرژۍ مدیریت	د لوډشیډنګ، د لوړ شینګ کولو، دوه ګونی تعرفو بدلول	40A-100A، 4NO، AC-7a، 230V کویل د ټایمر/انرژی میټر کنټرول سره	AC-7a
د تجدید وړ انرژي	د سولر PV سویچ کول، د بیټرۍ ذخیره کول، د EV چارج کول	25A-63A، 4-قطب، DC کویل یا AC/DC یونیورسل، د تودوخې پراخ شوی حد	AC-7a / AC-7b
د کرنې	د اوبو لګولو پمپونه، د وینټیلیشن فین، د غلو وچول	25A-63A، IP65 تړل، تودوخه، 400V درې پړاو	AC-7a / AC-7b

دوه ګونی تعرفی غوښتنلیکونه: ماډلر تماس کونکي د دې لپاره چې د ورځې/شپې د بریښنا نرخونو ترمینځ اتوماتیک بدلول فعالوي:

د ذخیرې هیټرونه (د دورې په جریان کې چارج کول، د چوکۍ پرمهال خوشې کول)

د اوبو ګرمۍ (د ارزانه نرخ په جریان کې تودوخه، د حرارت درجه ساتل)

د EV چارج کول (د ټیټ نرخونو لپاره ځنډول پیل)

د تولید پروسې او تولید کاري جریان

د لوړ حجم دقیق تولید ترتیب

د خامو موادو IQC → لامینټ کور سټمپینګ → د کویل ویینډینګ او امپریګنیشن → د تماس سیسټم جوړول → آرک چوټ اسمبلۍ → میکانیزم ادغام → ماډلر هاؤسنګ مولډینګ → وروستی مجلس → کیلیبریشن او ټیسټینګ → بسته بندي

د تولید مهم پړاوونه

پړاو	د پروسې توضیحات	د کیفیت کنټرول ټکي
لامینټ کور تولید	د سیلیکون فولادو شیټ (0.35-0.5mm) پرمختللی ډیټامپینګ، په 750-800 °C کې د هایدروجن فضا کې انیل کول، د موصلیت پوښ کول، سټیکینګ او ریویټینګ	اصلي ضایع <3 W/kg په 1.5T کې، د موصلیت مقاومت>100MΩ، مقناطیسي پارومیت>5000
د کویل باد	د مسو تار (0.1-0.4mm)، د تشنج کنټرول سره اتوماتیک باد، د ویکیوم وارنش امپریشن (پولیسټر یا ایپوکسی)	بدلوي ±1٪، د DC مقاومت ±5٪، د ډایالټریک ځواک 2kV/1min، د امیندوارۍ یونیفارمیت
د AC/DC یونیورسل کویل مجلس	د دوه ګوني بادي ترتیب، د بریښنایی سویچنګ سرکټ، د سرج محافظت ادغام، انکیپسولیشن	د اتوماتیک سویچ کولو تصدیق 24-240V، د بریښنا ساتل <4VA، خاموش عملیات <30dB
د تولید سره اړیکه ونیسئ	د سپینو زرو نکل (AgNi 90/10) د تماس لارښوونې، د مسو کیریر ته بریز کول، پرمختللی ټاپه کول، د جیومیټری جوړونه پاکول	سختۍ HV 80-120، د تماس مقاومت <5mΩ، د برز کولو ځواک>50MPa
د ماډلر هستوګنې مولڈنگ	د لوړ اغیز لرونکی ترموپلاستیک (PA66 GF30 یا PBT GF30)، 280-320 ° C انجیکشن، د 17.5mm پیچ ابعاد مهم	ابعادي زغم ±0.05mm، د تعقیب شاخص>600V، UL 94 V-0، د تودوخې مقاومت 160°C
د میکانیزم مجلس	د پسرلي د فولادو چارج کولو سیسټم، د توګل میکانیزم، د DIN ریل کلپ ادغام، د نښلولو اداره کول	میخانیکي برداشت 100,000 دورې، د تماس فشار ثبات، د سنیپ آن ځواک 50-100N
وروستی حساب	د اخیستلو ولتاژ (0.85-1.1×Us)، د وتلو ولتاژ (>0.2×Us)، د کویل مصرف، د تماس وخت	100٪ اتوماتیک ازموینه، د معلوماتو ننوتل، د QR کوډ تعقیب وړتیا

لومړني خام مواد او د اجزاو مشخصات

اجزا	د موادو مشخصات	عرضه کوونکي معیارونه	کلیدي ملکیتونه
لامینټ کور	د غلو پر بنسټ سیلیکون فولاد 35W300 یا 50W470 (0.35-0.5mm)	IEC 60404-8-7، JIS C 2552	اصلي زیان 2.3-3.0 W/kg په 1.5T کې، لوړ پارومیت، ټیټ مقناطیس
د کویل تار	انامیل شوي ګردي مسو تار، ټولګي F (155 ° C) یا ټولګي H (180 ° C)	IEC 60317، NEMA MW 35	د ماتولو ولتاژ>2kV، د سولډر وړتیا 390°C/2s، انعطاف
AC/DC بریښنایی ماډل	PCB د SMD اجزاوو سره، varistor، د پل ریکټیفیر، MOSFET سویچ	IEC 60721-3-3، IEC 61000	د پراخ ولتاژ حد 24-240V، د سرج محافظت، د EMC معافیت کچه 3
اصلي اړیکې	د سپینو زرو نکل (AgNi 90/10) یا د سپینو زرو کاډیمیم اکساید (AgCdO)	ASTM B152، IEC 60368	چلښت ≥100٪ IACS، د آرک تخریب مقاومت، د ویلډینګ ضد
د تماس پل	د مسو مصر (CuCr1Zr یا CuNi2Si)، د سپینو زرو تخته	ASTM B187	لوړ چالکتیا، د پسرلي ملکیتونه، د لباس مقاومت
د آرک چیوټ پلیټونه	سټیټیټ سیرامیک یا ایلومینا (Al₂O₃ 95%)	IEC 60672	د تودوخې مقاومت> 1000 ° C، ډایالیکټریک ځواک> 15kV/mm
ماډلر کور جوړونه	PA66 GF30 (30٪ ګلاس فایبر) یا PBT GF30	IEC 60664-1، UL 94 V-0	د تعقیب شاخص>600V، د اغیز ځواک>7 kJ/m²، 17.5mm ماډلریت
د DIN ریل کلیپ	د پسرلي فولاد 65Mn یا سټینلیس سټیل 304، زنک پلیټ شوی	GB/T 1222، ISO 3506	د کلیمپ ځواک 50-100N، د ستړیا ژوند> 10,000 دورې، د اوریدو مقاومت
ترمینلونه	د پیتل C36000 یا مسو C11000 د ټین پلیټ کولو سره (5-8μm)	ASTM B16/B187	د اوسني کثافت 1.0-1.2 A/mm²، تورک د 1.5-2.5Nm سره مقاومت کوي
د پسرلي بیرته راستنیدل	د تیلو تودوخه کاربن فولاد SWOSC-V یا سټینلیس سټیل 301	JIS G 3560، ASTM A313	د تناسلي ځواک 1800-2200MPa، د ستړیا ژوند> 100,000 دورې

د معیارونو اطاعت او ازموینې پروتوکولونه

د نړیوالو معیارونو چوکاټ

معیاري	ساحه	د تطبیق وړ درجه بندي
IEC 61095:2023 (3.0 نسخه)	د کور او ورته موخو لپاره الکترو میخانیکي تماس کونکي	د ماډلر تماس کونکو لپاره لومړني معیار ، د عامه لاسرسي ساحو لپاره سخت خوندیتوب اړتیاوې
IEC 60947-4-1	تماس کونکي او د موټرو سټارټرونه - د بریښنا میخانیکي تماس کونکي	صنعتي معیار، د لوړ اوسني ماډلر اړیکو لپاره هم د تطبیق وړ
IEC 60947-5-1	د کنټرول سرکټ وسایل او د بدلولو عناصر	مرستندویه اړیکې، د کنټرول دندې
GB/T 17885	د چین د ملي معیار سره برابر	د CCC تصدیق، د چین بازار

کلیدي توپیر: IEC 61095 vs IEC 60947-4-1

IEC 61095: د کورنیو / عامه سیمو لپاره سخت خوندیتوب، د کارونې کټګورۍ AC-7a/AC-7b/AC-7d، لازمي IP20 د ګوتو محافظت

IEC 60947-4-1:صنعتي تمرکز، د کارونې کټګورۍ AC-1/AC-3، لوړ اوسني سلسلې، د ازموینې مختلف ترتیبونه

لازمي ډول ازموینې (IEC 61095:2023)

د ازموینې کټګوري	ځانګړې ازموینه	د منلو معیارونه
د موادو فعالیت	د زړښت مقاومت (70°C/168h)، رطوبت (40°C/93%RH/96h)، د تودوخې مقاومت (د توپ فشار 125°C)	نه درزونه، نه تخریب <2mm، د ډایالټریک ځواک ساتل شوی
میخانیکي بشپړتیا	د ترمینل ځواک (تورک سایکلینګ)، د اغیزې مقاومت (0.5J پنډولم / 2J ساحه)، د سکرو دوام	هیڅ زیان نشته ، نه خلاصیدل ، د IP درجه بندي ساتل شوې
د تودوخې لوړوالی	دوامداره جریان په درجه بندي شوي کې، په وړیا هوا کې ترمینل	ټرمینل ≤65K (ناراضه)، ≤80K (پلیټ شوی)، احاطه ≤40K
Dielectric ملکیتونه	د بریښنا فریکونسۍ مقاومت (2kV-2.5kV/1min)، د محرک مقاومت (4kV-6kV)	نه خرابیدنه، نه فلش اوور، لیکیژی اوسنی <2mA
د جوړولو او ماتولو ظرفیت	AC-7a: 1.5 × په جوړولو/ ماتولو کې؛ AC-7b: 8×په جوړولو کې، 1×په ماتولو کې	بریالي عملیات، هیڅ اړیکه ویلډینګ، هیڅ فلش اوور
عملیاتي فعالیت	میخانیکي: 100,000 سایکلونه؛ بریښنایی: AC-7a 10,000 سایکلونه، AC-7b 5,000 سایکلونه	<5٪ پیرامیټر ډریف، د تماس جامې <50٪
Overcurrent په وړاندې مقاومت	6×In د 30s لپاره (AC-7a)، 10×In د 30s لپاره (AC-7b)	د تماس ویلډینګ نشته، د یخولو وروسته فعال
د لنډ سرکټ همغږي	د ټاکل شوي SCPD سره ازموینه، 1kA-10kA احتمالي اوسني	هیڅ احاطه زیان نلري ، چلونکي ته هیڅ خطر نشته
د چاپیریال	د EMC مصونیت (ESD 8kV، RF 3V/m، درزونه)، غیر معمولي تودوخه/اور (د ګلو تار 960°C)	د ازموینو پرمهال / وروسته عملیاتي ، هیڅ سوځیدنه نشته

د فابریکې کیفیت کنټرول او تفتیش معیارونه

راتلونکی مواد QC (IQC)

مواد	د تفتیش توکي	د نمونې اخیستلو پلان	تجهیزات
د سیلیکون فولادو پاڼې	د اصلي زیان، پاریدو وړتیا، د موصلیت پوښ، ضخامت	په هر بیچ، COA + ازموینه	د ایپسټین چوکاټ، د واحد شیټ ټیسټر
د انامیل تار	قطر، د ماتولو ولتاژ، اوږدوالی، د سولډر وړتیا	AQL 0.65	مایکرومیټر، ډایالټریک ټیسټر
ترموپلاستیک دانه	د شیشې محتوا، واسکاسی، رطوبت، سوځیدنه	په هره بسته کې	د خټکي جریان شاخص، DSC، UL 94 وسیله
د سلور د اړیکو لارښوونې	پاکوالی، کثافت، سختۍ، د برز کولو کیفیت	په هره بسته کې	سپیکرومیټر، د سختۍ ټیسټر
برقی اجزا	د فعالیت ازموینه، د پیرامیټر تصدیق، د فرم ویئر نسخه	100٪ AOI	LCR متره، اوسیلوسکوپ

په پروسه کې د کیفیت کنټرول (IPQC)

سټیشن	د کنټرول پیرامیټونه	فریکونسی	طریقه
اصلي ټاپه کول	ابعادي زغم ±0.02mm، burr <0.01mm	هر 30 دقیقې	نظری پرتله کوونکی، مایکرومیټر
د کویل باد	وګرځي شمیرنه، فشار، مقاومت، موصلیت	هر واحد	د فیډبیک سره اتوماتیک باد
د AC/DC ماډل پروګرام کول	د ولتاژ حد، د بدلولو حد، مصرف	هر واحد	د برنامه وړ بریښنا رسولو ، د معلوماتو ننوتل
برزنګ سره اړیکه ونیسئ	د تودوخې درجه 780-820 °C، فضا، ګډ قوت	هر 100 واحدونه	Thermocouple، shear tester
د کور جوړول	د حرارت درجه 280-320 °C، فشار، ابعاد	هر دوره	د SCADA څارنه، د SPC چارټونه
د میکانیزم مجلس	د توګل ځواک، د تماس تشه، د DIN کلپ ځواک	هر واحد	د ځواک ګیج، د اتوماتیک ازموینې بینچ

د کیفیت وروستی کنټرول (FQC) او بهر روان QC (OQC)

د ازموینې توکي	معیاري	د نمونې اندازه
د پورته کولو / وتلو ولتاژ	0.85-1.1 × موږ پورته کول، > 0.2 × موږ پریښودل	100%
د کویل بریښنا مصرف	د ± 10٪ درجه کې دننه (AC/DC حالتونه)	100%
د مقاومت سره اړیکه ونیسئ	<5mΩ په هر قطب کې	100%
ډایالټریک د ولتاژ سره مقاومت کوي	2kV AC/1min	100%
د موصلیت مقاومت	>100MΩ @ 500V DC	100%
میخانیکي عملیات	10 ON-OFF سایکلونه، نرم، هیڅ چپکونکي	100%
د DIN ریل نصبولو ځواک	Snap-on 50-100N، لرې کول 30-80N	100%
بصری او ابعادی معاینه	17.5mm موډلیت، د دوام نښه کول	100%
د EMC معافیت (برقی کویلونه)	ESD، سوځیدنه، د معافیت زیاتوالی	AQL 1.0
د بسته بندۍ بشپړتیا	ډراپ ټیسټ، وایبریشن (ISTA 3A)	په هر ځای کې

د تولید زیربنا او تولید ظرفیت

د تولید پرمختللي وسایل

د تجهیزاتو کټګوري	د ماشین مشخصات	فعالیت	ظرفیت
د لوړ سرعت ټاپه کول	100-ټن پرمختللی مرۍ پریس	د لامینټ کور ټاپه کول، د تماس کیریر جوړول	3 ملیونه ټاپه / ورځ
اتوماتیک باد	د CNC کویل بادولو ماشینونه	د دقیق پرت کولو سره د کویل تولید	15,000 کویلونه / ورځ
د ویکیوم امپریګنیشن	د پالیسټر / ایپوکسی رال سره د VPI سیسټم	د کویل باطل له منځه وړل، د موصلیت لوړول	5000 کویلونه/بیچ
ترموپلاستیک مولډینګ	80-ټن انجیکشن پریس	د کور جوړونې ماډل تولید (17.5mm پچ)	8000 کورونه / ورځ
د AC/DC ماډل مجلس	د AOI، ICT، فعال ازموینې سره د SMT کرښه	د بریښنایی کویل ماډل تولید	10,000 ماډلونه / ورځ
مجلس	لیبل د مجلس حجرو	د میکانیزم مجلس، کیلیبریشن، ازموینه	5,000 واحدونه / ورځ په هره کرښه
د ازموینې تجهیزات	د اتوماتیک رابطې ازموینې بنچ	پورته کول / پریښودل، وخت، برداشت	1,000 واحدونه / ساعت
	د میخانیکي برداشت ټیسټر	د 100,000 دورې تصدیق	په ورته وخت کې 200 واحدونه
	د EMC ازموینې خونه	د بریښنایی کویلونو لپاره د معافیت ازموینه	100 واحدونه / ورځ

د تولید ظرفیت او لیډ وختونه

د محصول کټګوري	میاشتنی ظرفیت	معیاري لیډ وخت	د بیړني امر وړتیا
معیاري AC کویل (16A-25A، 2NO)	100,000 واحدونه	4-5 اونۍ	3 ورځې
AC/DC یونیورسل کویل (16A-40A)	80,000 واحدونه	4-5 اونۍ	۵ ورځې
4-قطب رابطه کوونکي (25A-63A)	60,000 واحدونه	4-5 اونۍ	7 ورځې
لوړ اوسنی (80A-100A)	50,000 واحدونه	4-5 اونۍ	10 ورځې
د مخابراتو سره بریښنایی کویل	50,000 واحدونه	4-5 اونۍ	7 ورځې

انجینري او تخنیکي ټیم جوړښت

څانګه	پرسونل	تخصص	مسؤلیتونه
د R&D انجینرۍ	۵ انجینران	د ودانولو اتومات، خاموش AC/DC ټیکنالوژي، د سمارټ گرډ ادغام، مادي ساینس	د نوي محصول پراختیا، د IoT فعال شوي تماس کونکي، د پیټینټ پورټ فولیو (30+ پیټینټونه)
د پروسې انجنیري	۱۵ انجینران	دقیق ټاپه کول ، د کویل باد کول ، ترموپلاستیک مولډینګ ، د لین تولید	د تولید اصلاح، اتومات، د حاصلاتو ښه والی (>99٪)
ازموینه او تایید	12 انجنیران	د IEC 61095 اطاعت، د EMC ازموینه، د چاپیریال سمول، د اعتبار انجنیري	د ډول ازموینې همغږي، د ناکامۍ تحلیل، د تصدیق مدیریت
د غوښتنلیک انجنیري	۸ انجینران	د بریښنا ډیزاین جوړول، د رڼا کنټرول، د HVAC سیسټمونه، د انرژۍ مدیریت	د پیرودونکي تخنیکي ملاتړ، سکیم ډیزاین، کمیشن کول
د کیفیت تضمین	25 تخنیکران	ISO 9001، ISO 14001، د احصایوي پروسې کنټرول، د میټرولوژي لابراتوار	د عرضه کوونکي پلټنه، د پروسې پلټنه، اصلاحي عمل

د تصدیق او موافقت اسناد

تصدیق	د جاري کولو بدن	ساحه	اعتبار
ISO 9001:2015	ZHONGDA HUAYUAN	د کیفیت مدیریت سیسټم	کلنۍ څارنه
IEC 61095:2023 ډول ازموینه	VDE	د کورنۍ رابطه کونکي فعالیت	د هر محصول لړۍ
د سی ای نښه کول	خبر شوی بدن	د EU بازار ته لاسرسی	ډیزاین پورې اړه لري
د VDE تصدیق	د VDE ازموینې انسټیټیوټ	د آلمان د کیفیت لیبل	د هر محصول لړۍ
CCC (چین)	CQC	د چینایي اجباري تصدیق	د 5 کلن اعتبار
د CB سکیم	IECEE	نړیوال تصدیق	د هر محصول لړۍ

ولې زموږ د ماډلر تماس جوړونکي تولید یو بل سره ولاړ دی

زموږ د تولید اسانتیا د اتوماتیک تماس کونکو په جوړولو کې د 15 کلونو تخصص نمایندګي کوي، د ماډلر تماس کونکي وړاندې کوي چې له نړیوالو معیارونو څخه ډیر وي:

خاموش ټیکنالوژي مشرتابه: د ملکیت AC/DC یونیورسل کویل ډیزاین د بریښنایی سویچنګ سره ، د <30dB عملیاتو لاسته راوړل — د شور سره حساس د استوګنې او میلمه پالنې چاپیریال لپاره مثالی

عمودی ادغام: په کور کې د لامینټ کور ټاپه کول، د ویکیوم امپریګنیشن سره د کویل باد کول، او د ترموپلاستیک هستوګنې مولډینګ د بشپړ کیفیت کنټرول او ګړندي تخصیص تضمینوي

د IEC 61095:2023 اطاعت: د وروستي سټنډرډ ژر منل په شمول د AC-7d LED څراغونو کټګورۍ ، د EMC معافیت لوړ شوی ، او د لیبل کولو تازه اړتیاوې

د زیربنا ازموینې: $2M+ د 100,000-cycle میخانیکي برداشت تصدیق، د EMC معافیت ازموینه، او د چاپیریال سمول په شمول په اتوماتیک ازموینې کې پانګه اچونه

سمارټ ودانۍ چمتو ده: IoT فعال شوي تماس کونکي د انرژي میټر کولو ، ریموټ کنټرول ، او د عصري ودانۍ مدیریت سیسټمونو لپاره BACnet/Modbus ادغام سره

CDADA په چین کې ماډلر اړیکه کوونکی جوړونکی او عرضه کونکی دی. زموږ فابریکه متنوع صنعتونو ته خدمت کوي لکه د بریښنا سیسټمونه ، د اتومات جوړولو ، او صنعتي تولید ، د انعطاف وړ OEM/ODM حلونه وړاندې کوي.
