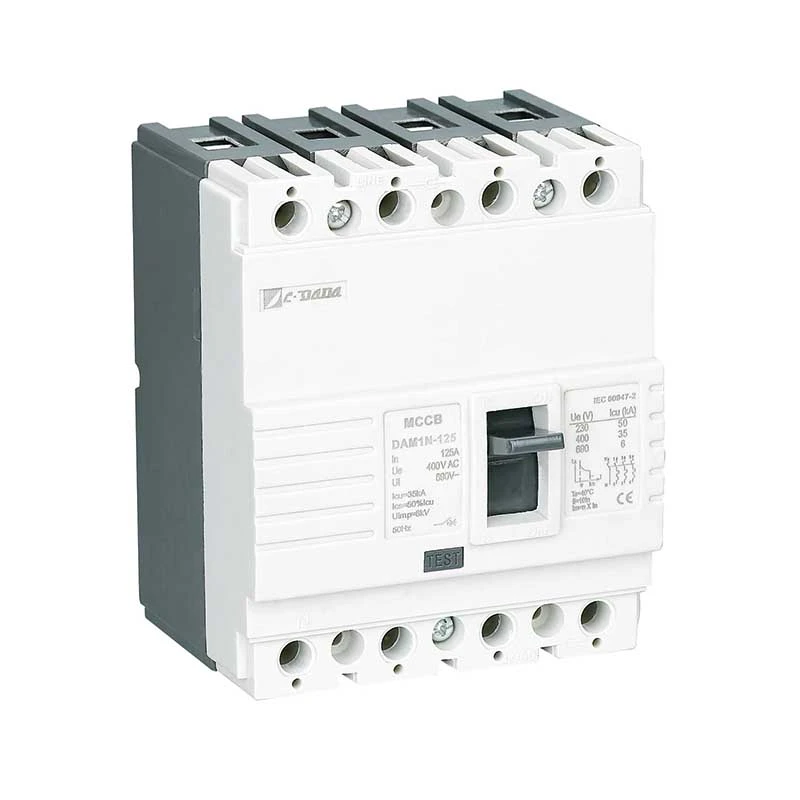

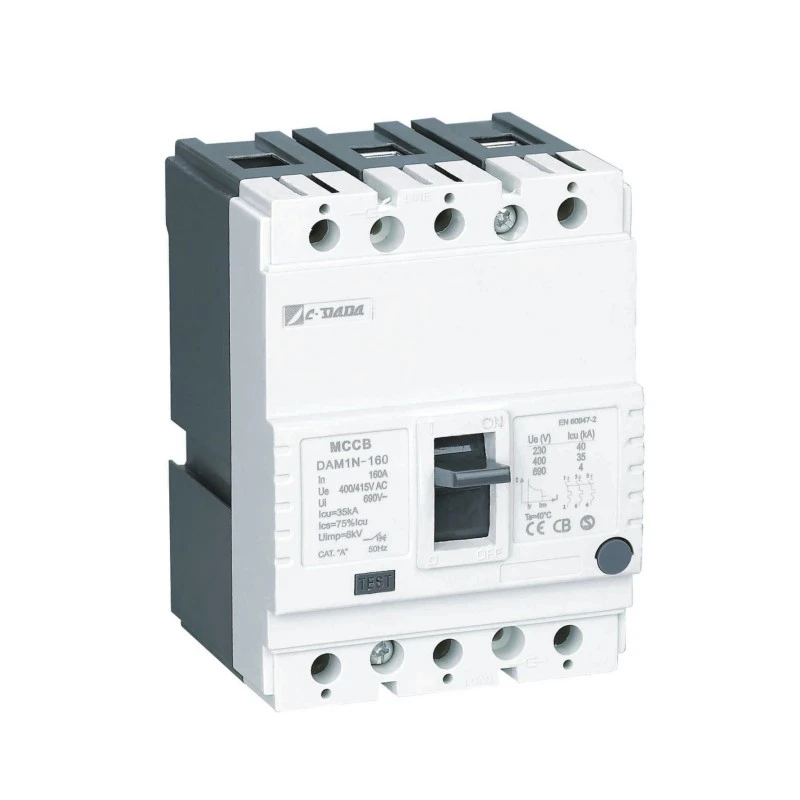

ثابت ډول مولډ شوی قضیه سرکټ بریکر
Model:DAM1 Series
د لوړ کیفیت سرچینه او پرمختللي فکسډ ډول مولډډ کیس سرکټ بریکر (MCCB) د شانګهای DADA بریښنا څخه تصدیق شوی (CE, CB, ASTA) ، حرارتي مقناطیسي محافظت ، 12.5A–1600A. د صنعتي او سوداګریزو تختو لپاره مثالی. اسانه DIN-ریل یا پینل ماونټ. OEM او لوی امرونو ته ښه راغلاست ، CDADA د خپل عرضه کونکي په توګه په اعتماد سره غوره کړئ.
د CDADA فکسډ ډول مولډډ کیس سرکټ بریکر (MCCB) DAM1 لړۍ د هر غوښتنلیک اړتیاوې پوره کوي ، له کوچني کاروونکو څخه تر صنعتي ټرانسفارمر او توزیع نصب پورې.
د DAM1 لړۍ اوه چوکاټونه لري، تر 1600A پورې، تر 100 kA پورې د ماتولو ظرفیت، تر 1000 ولټو پورې عملیاتي ولتاژ، په اسانۍ سره د هراړخیز بریښنایی او میخانیکي لوازمو اړتیاوې پوره کوي، د بریښنا سیسټم اړتیاو ته د اعظمي کولو لپاره د نصب کولو مختلف حلونه چمتو کوي.
د نړیوال تصدیق سره KEMA، ASTA، SEMKO، CB، CE، ROHS؛ DAM1 د نړۍ په کچه د بریښنایی تجهیزاتو بوټو او OEM لپاره غوره انتخاب دی.
کلیدي مشخصات
د DAM1 MCCB مولډ شوي قضیه سرکټ بریکر بریښنایی پیرامیټونه
| ماډل | کوډ | Icu (KA) | Ics (KA) | درجه بندي اوسنی - په | Ui(V) | Ue(V) | قطب | Uimp(V) |

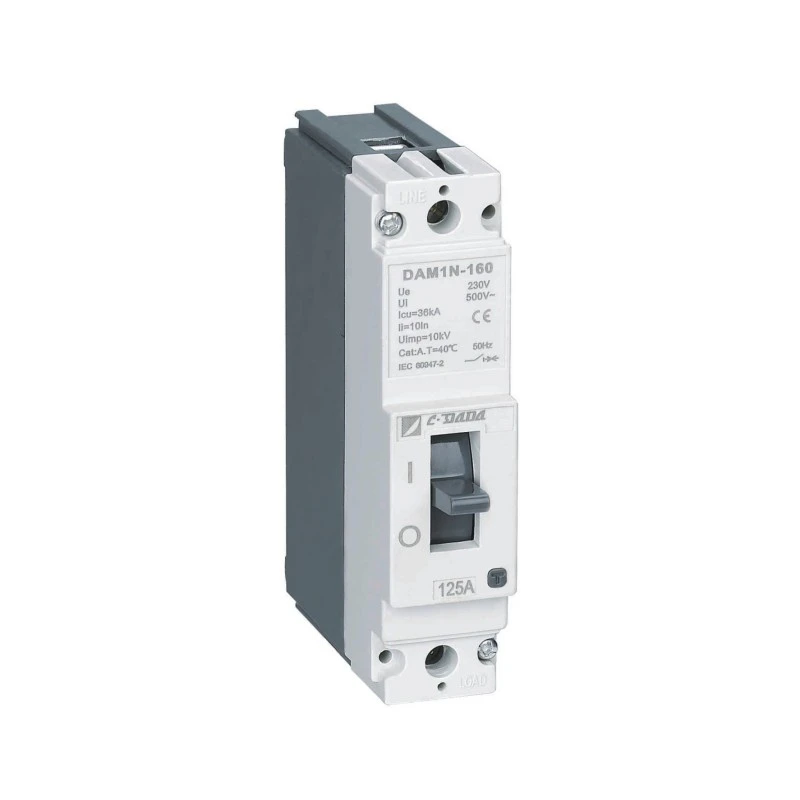

| DAM1-160 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160A | 500V | 230V | 1P | 10000 |
| N | 36 | 27 | ||||||
| DAM1-200 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160 (200)A | 750V | 400V | 2P | 10000 |
| N | 36 | 27 | ||||||
| DAM1-125 | B | 25 | 12.5 | 10 - 12,5 - 16 - 20 - 25 - 32 (30) - 40 - 50 - 63 (60) - 80 - 100 - 125A | 750V | 400V | 3P / 4P | 10000 |
| N | 35 | 17.5 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-160 | B | 25 | 12.5 | 10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A | 750V | 400/415V | 3P / 4P | 8000 |
| N | 35 | 26.25 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-250 | N | 35 | 26.25 | 63 - 80-100-125 - 160(180) - 200(225) - 250(320)A | 750V | 400/415V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 65 | 48.75 | ||||||
| G | 85 | 51 | ||||||
| DAM1-630(400) | N | 35 | 26.25 | 250 - 315 (350) - 400 - 500 - 630A | 750V | 400/415V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-800 | N | 35 | 35 | 400 - 500 - 630 (700) - 800 - 1000A | 750V | 400/415V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-1600 | S | 65 | 50 | 800 -1000 - 1250 - 1600A | 750V | 400V | 3P / 4P | 8000 |
| H | 85 | 50 | ||||||
| G | 100 | 50 |
● Icu:O-t-CO ازموینه(O:خلاصه مانور،CO:د تړلو-پرانستلو تمرین،t:د انتظار موده)
● Ics:O-t-CO-t-CO ټیسټ (O: پرانیستې مانور، CO: بند خلاص تمرین، t: د انتظار موده)
★ پر/I موقعیت: دا په ګوته کوي چې د ماتونکي اړیکې تړل شوي. په دې موقف کې، د بریکر لیور په لوړ ځای کې دی
★ TRIP موقعیت: دا په ګوته کوي چې بریکر د کومې ناکامۍ (زیات بار یا شارټ سرکټ) له امله خلاص شوی. په دې حالت کې، بریکر لیور د ON او OFF پوستونو ترمنځ په منځني حالت کې دی. د بریکر اخیستلو لپاره، کوم چې د سفر په حالت کې دی، آن موقعیت ته؛ د بریکر لیور لاندې ته فشار ورکړئ لکه څنګه چې د بند نښه لخوا ښودل شوي
بریکر باید د "کلک" غږ سره تنظیم شي. له دې وروسته ، لیور لکه څنګه چې د ON نښه لخوا ښودل شوي د بریکر بندولو لپاره کش کړئ.
★ بند/0 موقعیت: دا په ګوته کوي چې د ماتونکي اړیکې خلاصې دي. په دې توګه، د بریکر لیور په ښکته موقعیت کې دی.
د DAM1-125 MCCB مولډ شوي سرکټ بریکر فزیکي پیرامیټونه
| کټګورۍ (EN 60947-2/IEC 60947-2) | برداشت |
|
||||||
| ماډل | قطب | ډایالټریک ملکیت (V) | د لونګۍ واټن (mm) | ټول سایکلونه | بریښنایی ژوند | میخانیکي ژوند | اصلي سرکټ | معاون سرکټ |
| DAM1-160 | 1P | 2500 | ≤30/0 | 20000 | 3000 | 17000 | A/0 | AC-15 |
| DAM1-200 | 2P | 2500 | ≤30/0 | 15000 | 2500 | 12500 | A/0 | AC-15 |
| DAM1-125 | 3P / 4P | 2500 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-160 | 3P / 4P | 3000 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-250 | 3P / 4P | 3000 | ≤30/0※ | 8000 | 1000 | 7000 | A/B | AC-15 |
| DAM1-630(400) | 3P / 4P | 3000 | ≤60/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-800 | 3P / 4P | 3000 | ≤80/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-1600 | 3P / 4P | 3000 | ≤80/0※ | 3000 | 500 | 2500 | A/B | AC-15 |
کاري اصول او د ساتنې میکانیزم
★ حرارتي محافظت (زیات بار)
د بایمتالیک پټه هغه وخت غوڅیږي کله چې د دوامداره اوور کرینټ (> درجه شوي اوسني) لخوا تودوخه شي. د خړوبولو سرعت د اوسني شدت سره متناسب دی — د معکوس وخت ټرپینګ ډاډ ترلاسه کوي چې د کیبل حرارتي چلند سره تقلید کوي ، د تجهیزاتو محافظت پرمهال د ناڅاپي سفرونو مخه نیسي.
★ مقناطیسي محافظت (لنډ سرکټ)
د شارټ سرکټ په جریان کې (د بیلګې په توګه، له مرحلې څخه مرحلې یا مرحله څخه تر ځمکې پورې)، یو لوړ اوسني مقناطیسي ساحه په چټکۍ سره د سولینایډ پلنجر راوباسي، د لیچ میکانیزم په ملی ثانیو کې خوشې کوي - مخکې له دې چې د تودوخې زیان واقع شي د غلطۍ جریان پرې کوي.
د محصول ګټې
★ بدن او پوښ:
د فایبر ګلاس پالیسټر رال د EN 60512-20-2 معیار سره سم د بدن او پوښ موادو په توګه کارول شوی. دا مواد چې په ادبیاتو کې د BMC (بلک مولډینګ مرکب) په نوم یادیږي د لوړ بریښنایی او میخانیکي ارزښتونو له امله غوره کیږي او کولی شي په دوامداره توګه د 160 ℃ تودوخې سره مقاومت وکړي. د BMC مواد نه سوځي کله چې د IEC 695-2-1 سره سم د 960 ℃ په حرارت کې د تار سره تماس کې وي
Bimetal: Bimetal هغه مواد دی چې د دوو پلیټ فلزونو ترکیب د تودوخې په وړاندې د مختلف تمدید کوفیینټ سره یوځای کیږي. د بریکر څخه تیریدل د بایمیټال تودوخه کوي. د دې تودوخې اغیزې له امله. bimetal د لږ پراخیدونکي پلیټ په لور ودریږي. څرنګه چې د تودوخې زیاتوالی د بریک له لارې د اوسني تیریدو سره مخ کیږي، بایمټال ډیر تودوخه کیږي او ډیر ځړیږي. په دې توګه، دا د بریک خلاصولو لپاره د پرانیستلو میکانیزم کنټرولوي.

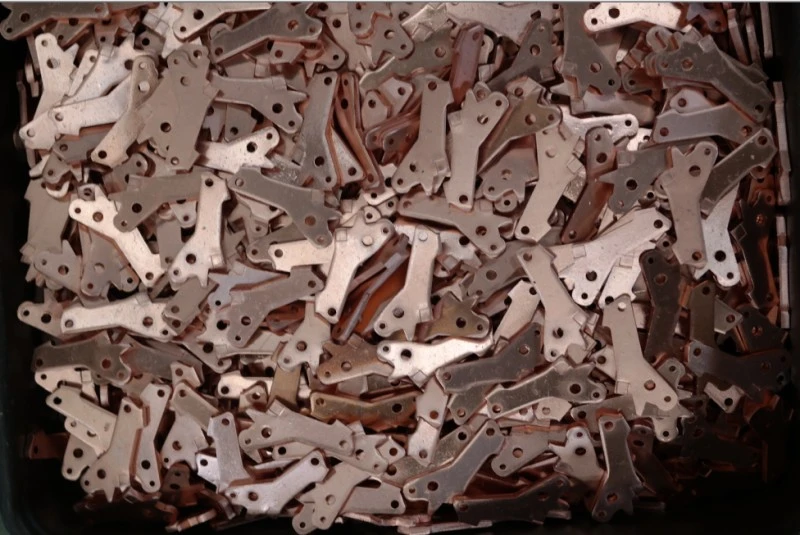

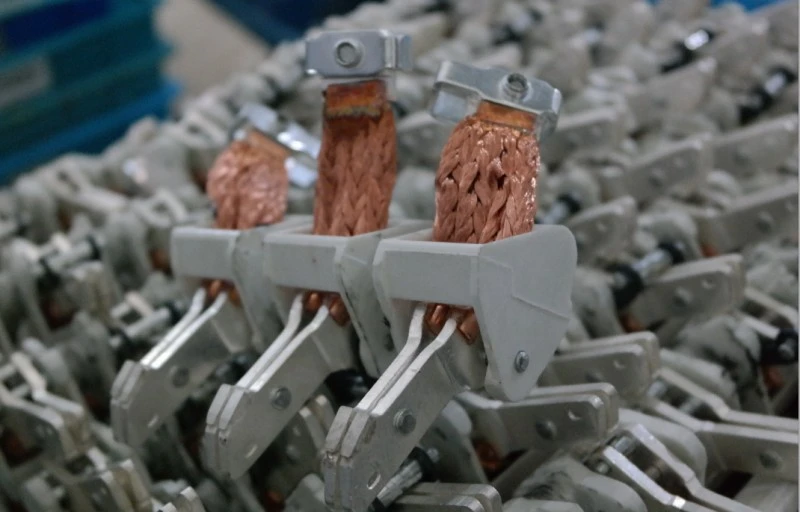

★ اړیکې:
د تماس الیاژ د ماتونکو لپاره د مات شوي او اخیستل شوي اوسني ارزښتونو او ساختماني ارزښتونو په پام کې نیولو سره ټاکل کیږي معمولا د سپینو زرو، ګرافیت، نکل، ولفرام الیاژ تماسونه په ماتونکو اړیکو کې کارول کیږي، کوم چې د سپینو ګرافیت الیاژ څخه جوړ شوي د نرم جوړښت سره، په ثابت (لاندې) تماسونو کې کارول کیږي، د سپینو زرو ولفرام تماسونه، چې د تماس په سختو کې کارول کیږي. د تماسونو په حرکت کولو کې یو سویګ شوی جوړښت ډاډمن شوی. په دې توګه، په هر پرانیستلو-تړلو کې په نرمو ثابت تماسونو کې swaged او سخت مصري تماسونه ځای لري.
په دې توګه، ترټولو ټیټ مقاومت تضمین کیږي. حرکت کول باید ثابت تماس ته ډیر ښه لمس کړي ترڅو د تماس مقاومت ټیټ وي. په هرصورت، د تماس ډیر فشار د نورمال په پرتله په لنډه موده کې د اړیکو د زیان رسولو المل کیږي. د اړیکو الیاژ د سالم پرانیستې تړلو لپاره خورا مهم دي.
★ د آرک اور وژونکي حجره (جلا کوونکی):
جلا کونکي د آرک د له مینځه وړلو لپاره کارول کیږي کوم چې د برکر د عملیاتو پرمهال رامینځته کیږي چې د انرژي لاندې فعالیت کوي. پداسې حال کې چې حرکتي تماس د ثابت تماس څخه جلا کیږي، د اړیکو تر مینځ د یو څه مودې لپاره جریان ادامه ورکوي او دې ته آرک ویل کیږي. دا قوس باید په ډیر لنډ وخت کې ورک شي.
★ د قوس له منځه تلل:
قوس د قوس په شاوخوا کې د مقناطیسي ساحې له امله د جلا کونکو په لور فشار راوړي. په دې توګه، آرک پراخیږي او پتلی کیږي او د جلا کونکي پلیټونو ترمنځ ماتیږي (انځور-5). د جلا کولو په دیوالونو کې د کارول شوي موادو ځانګړتیا له امله، ګاز د لوړ حرارت له امله د آرک له امله راوتلی. دا ګاز د آرک په ورکیدو کې مهم اغیزه لري.
غوښتنلیک
د CDADA DAM1 فکسډ ډول مولډ شوی کیس سرکټ بریکر (MCCB) په مهمو زیربناوو کې باور لري:
★ صنعتي: د فولادو کارخانې، د تیلو او ګاز پلیټ فارمونه، کیمیاوي بوټي
★ روغتیا پالنه: د روغتون اصلي او فرعي ویش بورډونه
★ ترانسپورت: د ریل پټلۍ سیګنال، د هوایی ډګر د سامانونو سیسټمونه
★ تجارتي: آسماني ودانۍ، د معلوماتو مرکزونه، شاپنگ مالونه، د کنوانسیون مرکزونه
★ عامه ځایونه: تیاترونه، لوبغالي، دولتي ودانۍ
د نصب او ساتنې ګټې
★ اسانه ادغام:
معیاري کټ کې بس بارونه، د پړاو خنډونه، او هارډویر شامل دي

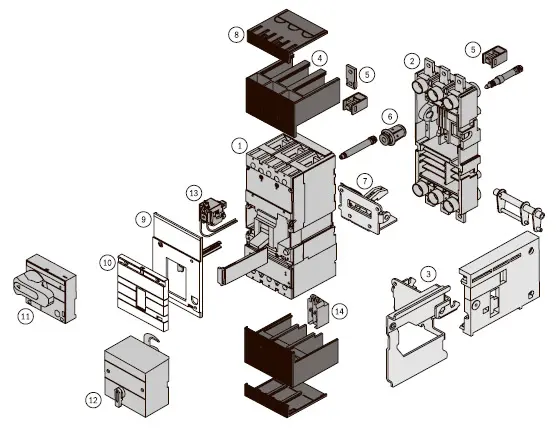

اختیاري لوازم: د الارم تماسونه، شنټ / انډرولټیج ریلیزونه، د بریښنا عملیاتي میکانیزمونه

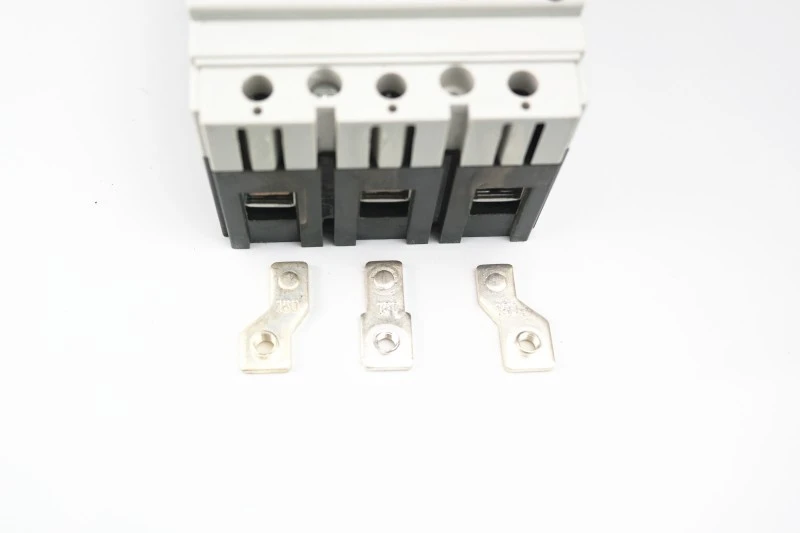

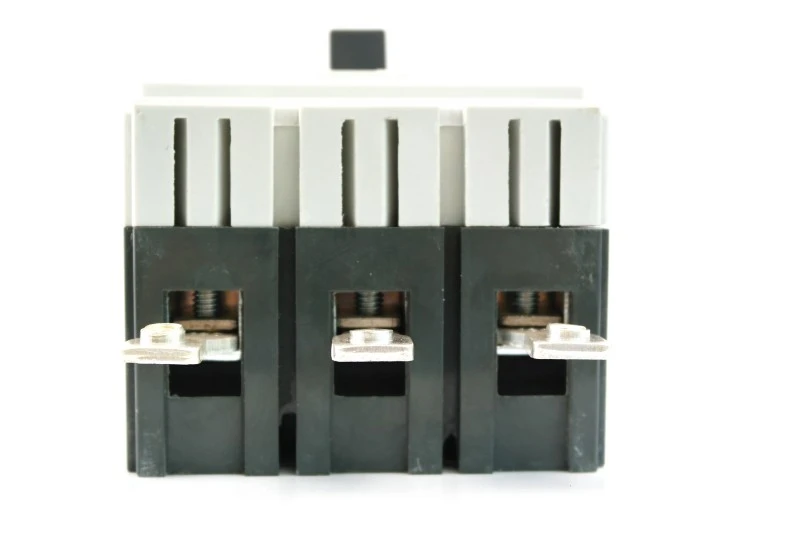

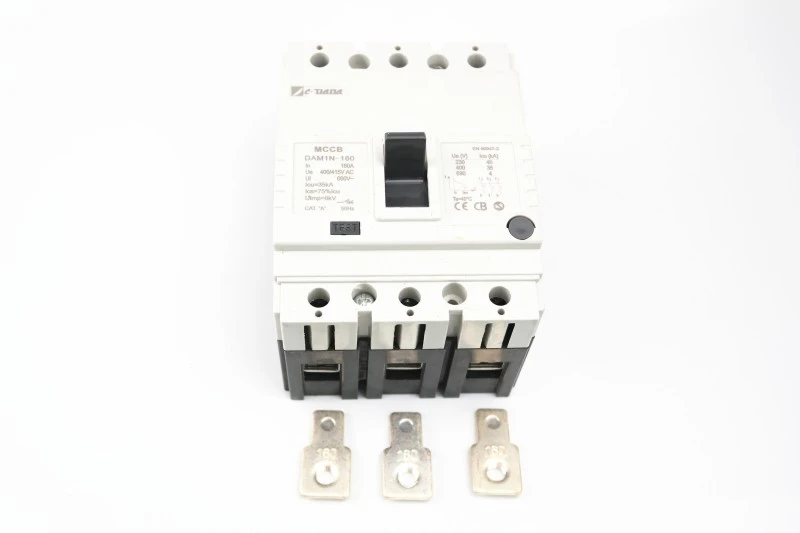

1) د پراخ شوي بس بار په واسطه نښلول (عکس 1)

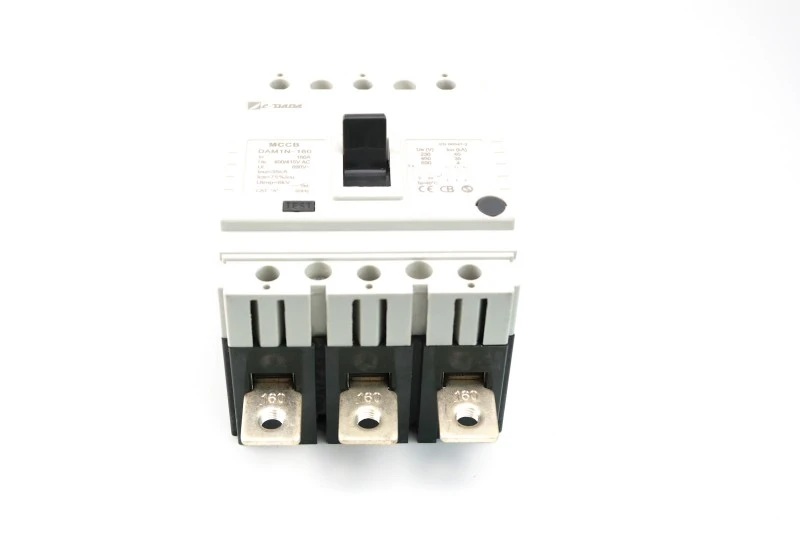

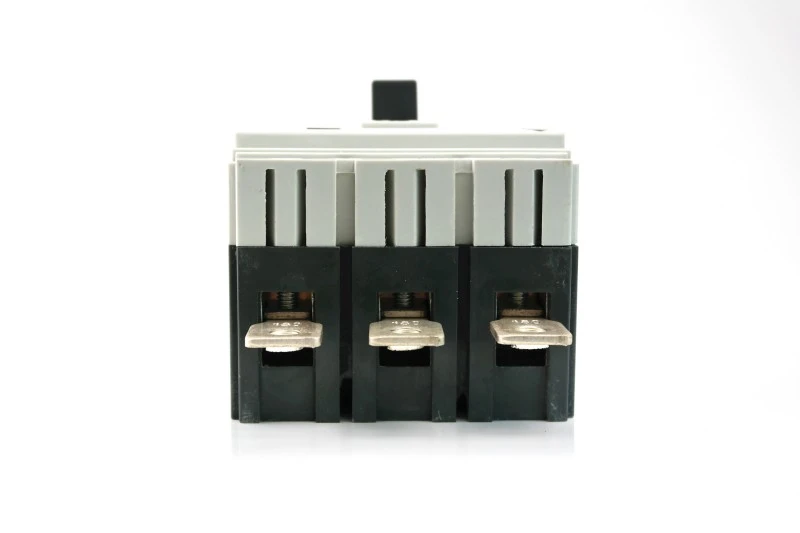

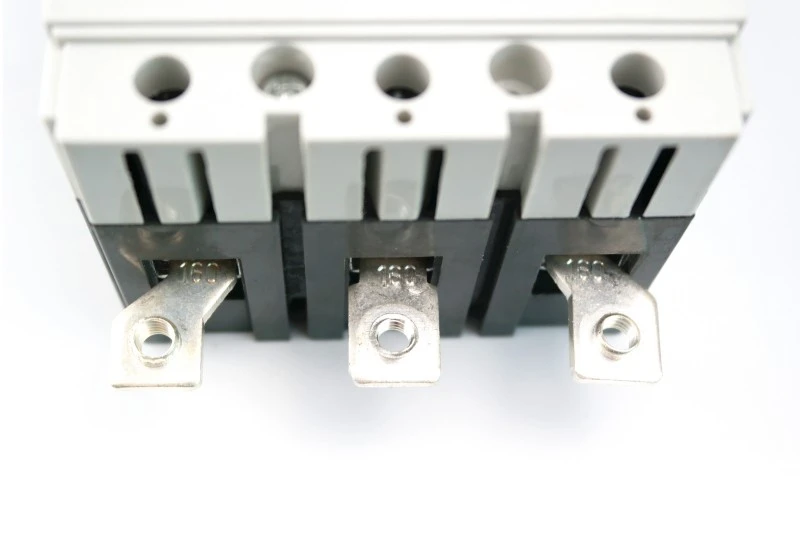

2) د سپریډر ټرمینل په واسطه وصل کړئ (عکس 2)

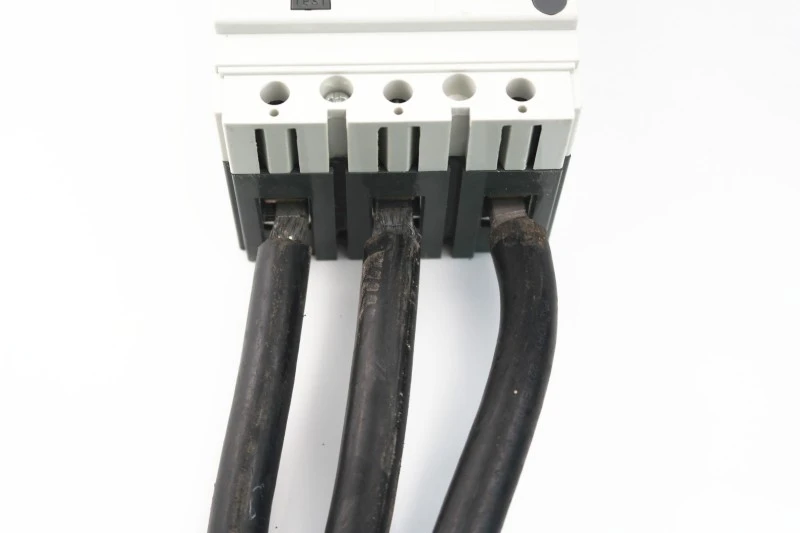

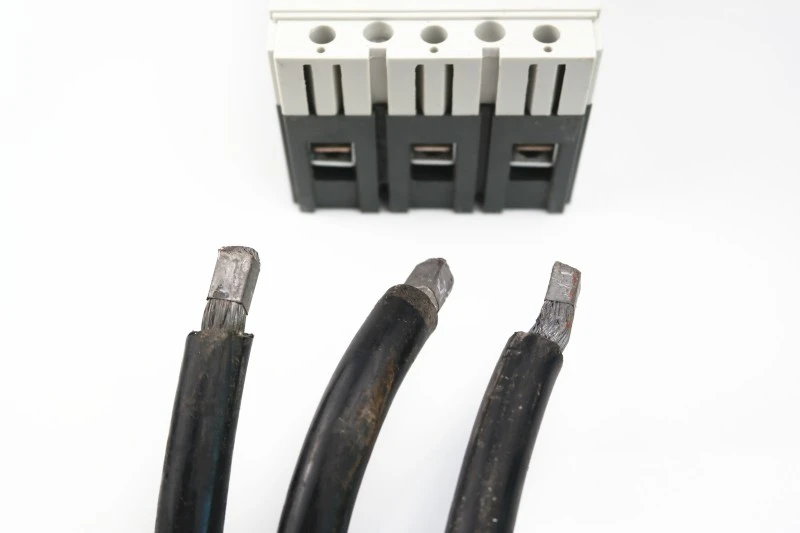

3) د کیبل لوګ کارولو پرته مستقیم کیبل (عکس 3) سره وصل کړئ.

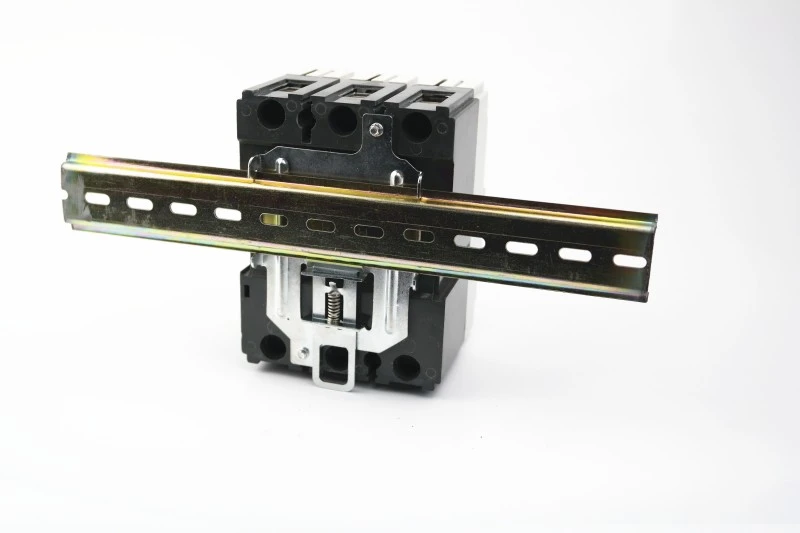

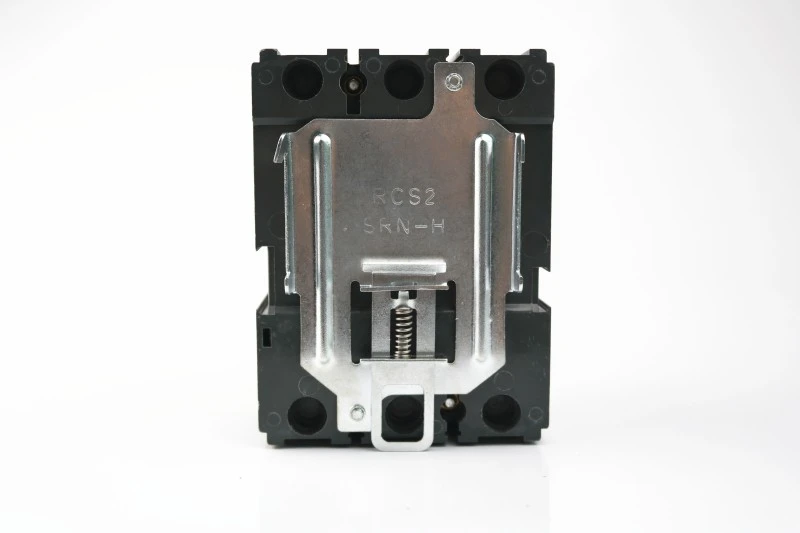

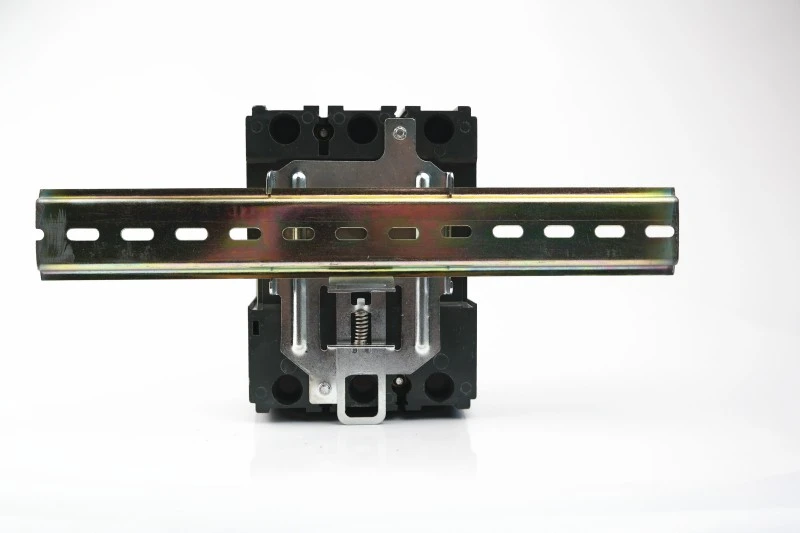

د ځانګړي کلیمپ په مرسته 125 او 160 واحدونه په DIN ریل کې نصب کیدی شي.
د کلیمپ سره ماتونکی
د DIN ریل سره کلیمپ
د DIN ریل سره کلیمپ
★ د فضا سپما ډیزاین:
د کورني بدیلونو په پرتله 10-20٪ سپک او ډیر کمپیکٹ
د کوچنیو احاطو اندازه فعالوي → د موادو او بار وړلو لګښتونه
★ د کارن-دوستانه ری سیٹ:
د TRIP روښانه نښه د ړندو بیا تړلو مخه نیسي
د اوریدلو وړ "کلک" مناسب میخانیکي ښکیلتیا تاییدوي
★ راتلونکي ته چمتو:
د پلگ ان او ډرا آوټ کټونو ملاتړ کوي (د غوره ماډلونو لپاره)
د سمارټ څارنې اضافه کولو سره مطابقت لري
ولې CDADA غوره کړئ؟

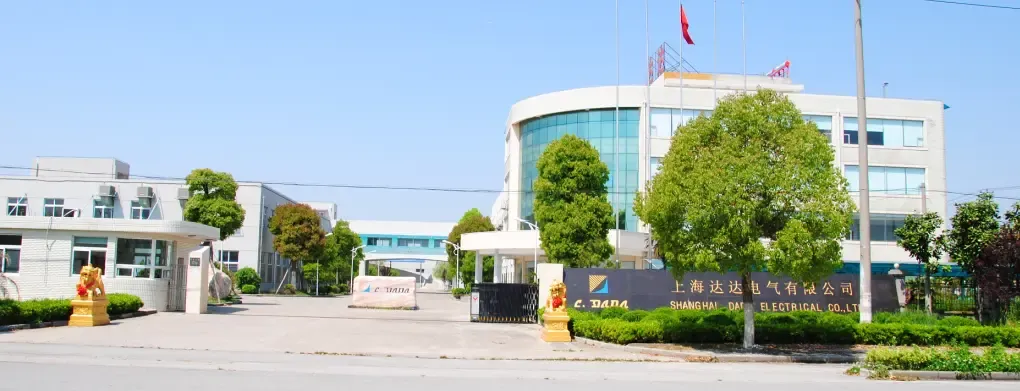

1. موږ د 42+ کلونو لپاره مخکښ جوړونکي یو. زموږ شرکت په 1983 کې تاسیس شوی ، د 40 کلونو په جریان کې خورا ګړندی وده کوي.

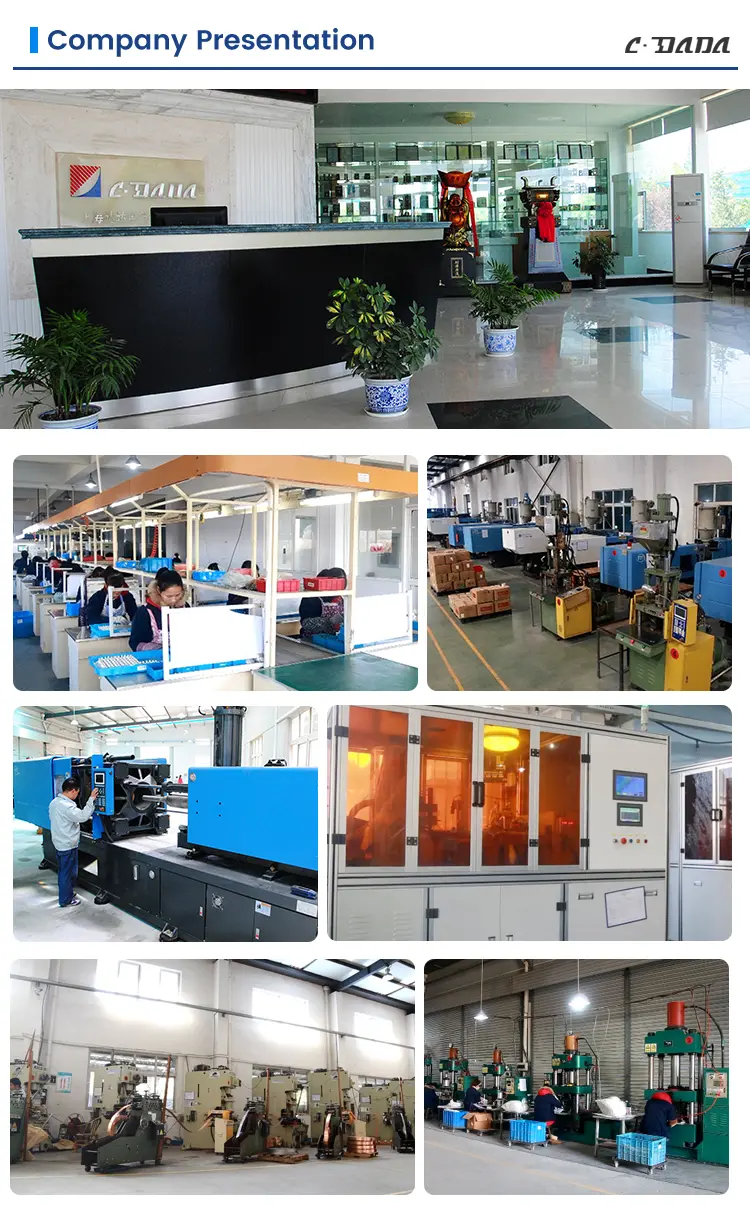

2. دا ګروپ چې درې فابریکې لري، د 52,400m² د تولید ساحه لري او له 500 څخه ډیر کارمندان په کار ګماري. موږ د خپلو فعاليتونو د پراخولو او زموږ د ورکشاپونو د لوړولو لپاره نږدې لس مليونه يوانه پانګونه کړې ده.
3. فابریکه د INTERTEK، DEKRA او GMC لخوا پلټل شوې
4. د لوړ ځواک کارتونونه، د پالټ محافظت، د اوږد واټن صادراتو ترانسپورت لپاره ښه
ډیری پوښتل شوي پوښتنې (FAQ)
Q1: ایا د DAM1 فکسډ ډول مولډ شوی کیس سرکټ بریکر د DIN ریل کې ایښودل کیدی شي؟
A1: هو — ماډلونه 125A او 160A د اختیاري ځانګړي کلیمپ په کارولو سره د DIN ریلونو کې نصب کیدی شي. لوړې درجې یوازې په پینل کې نصب شوي.
Q2: د DAM1 لړۍ کوم سندونه لري؟
A2: دا د CE، CB، ASTA، KEMA، SEMKO، او RoHS سره تصدیق شوی، په EU، منځني ختیځ، سویل ختیځ آسیا، او هاخوا کې د موافقت ډاډ ورکوي.
Q3: زه څنګه د سفر وروسته بریکر بیا تنظیم کړم؟
A3: لومړی، لیور په بشپړه توګه لاندې بند ته حرکت ورکړئ (تاسو به یو کلیک واورئ)، بیا یې آن ته کش کړئ. هیڅکله دا په مستقیم ډول له TRIP څخه ON ته مه اړوئ.
Q4: ایا مرستندویه وسایل مطابقت لري؟
A4: هو — د الارم تماسونه، مرستندویه تماسونه، شنټ/انډرولټج ریلیزونه، او بریښنایی آپریټرونه پرته له جلا کولو اضافه کیدی شي.
Q5: ایا DAM1 د زړو ماتونکو ځای په ځای کولو لپاره مناسب دی؟
A5: بالکل. د دې کمپیکٹ فوټ پرنټ په ډیری پینلونو کې د میراث MCCBs مستقیم ځای په ځای کولو ته اجازه ورکوي — د وخت او نوي کولو لګښتونه خوندي کوي.
