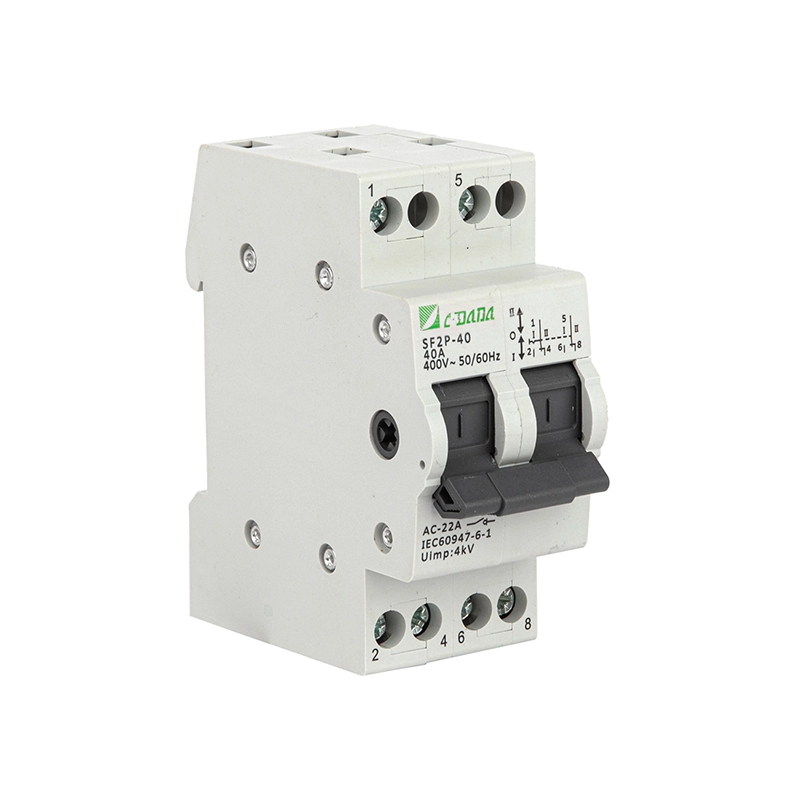

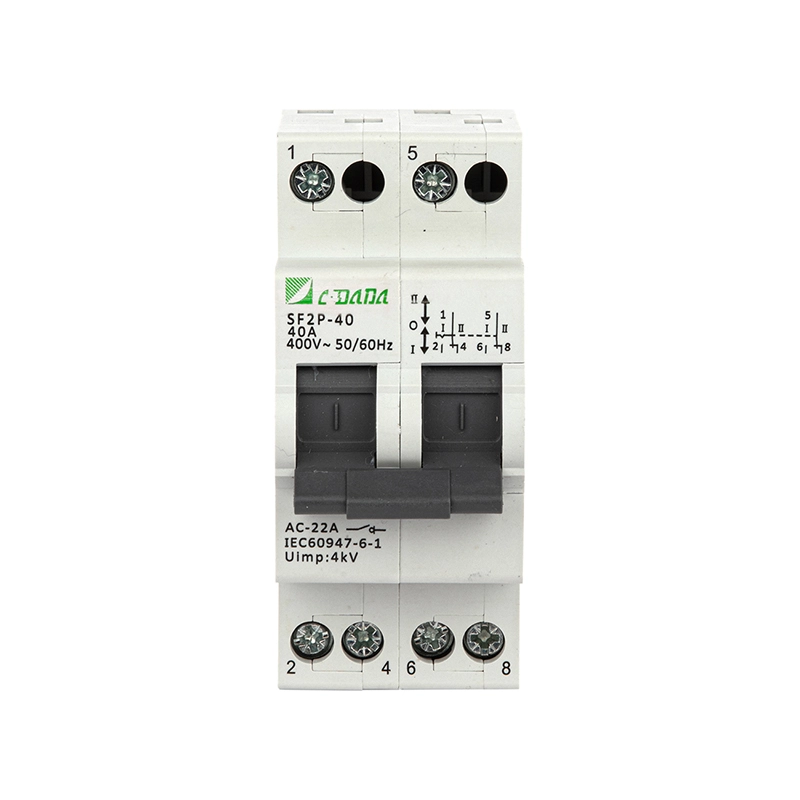

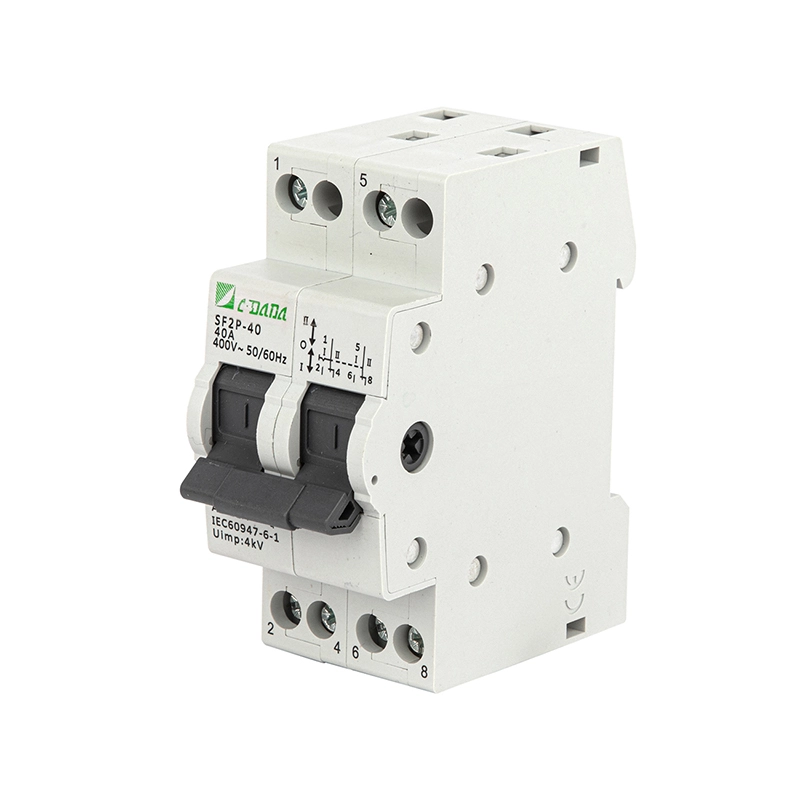

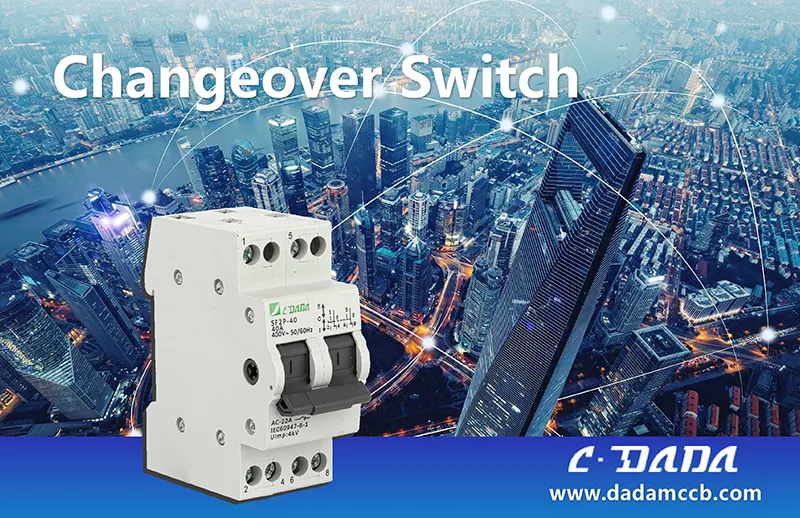

د 2P بدلون سویچ
Model:SF Series
د 2P بدلون سویچ 16-125A دی، DIN-ریل نصب شوی، IEC60947-3 تصدیق شوی. که تاسو د دې محصولاتو مسلکي جوړونکي او عرضه کونکي په لټه کې یاست ، تاسو کولی شئ CADAD غوره کړئ. لارښود 3-پوزیشن (I-O-II) د دوه ګوني بریښنا سرچینې بدلولو لپاره. دا د بیک اپ جنراتور لیږد، د موټرو سمت کنټرول او ولتاژ اندازه کولو لپاره کارول کیدی شي.
د CDADA SF لړۍ 2P بدلون سویچ سره خوندي او د باور وړ بریښنا سرچینې سویچ کول ډاډمن کړئ ، دا د استوګنې ، سوداګریزو او سپک صنعتي غوښتنلیکونو کې د مهم سرکټ تبادلې لپاره مناسب دی. دا DIN-ریل نصب شوی مایکرو بدلون سویچ د دوه اړخیز بریښنا سرچینو یا بارونو سره د روښانه 3-پوزیشن عملیاتو سره ملاتړ کوي: I -OFF-II ، د مین / گرډ او بیک اپ / جنراتور اکمالاتو ، موټرو فارورډ / ریورس کنټرول ، یا مرحله / ولټاژ نظارت سرکیټونو ترمینځ بې سیمه لیږد فعالوي.
د AC 50/60Hz، 230–400V، او له 16A څخه تر 125A پورې جریان لپاره درجه بندي شوې، د CDADA 2P بدلون سویچ د IEC 60947-3 او EN 60947-3 معیارونو سره مطابقت لري. د ON/OFF موقعیت شاخصونه، د لوړ چلولو تماسونه، او د پسرلي په مرسته د چټک میکانیزم/بریک میکانیزم سره، دا د دوامداره لاسي عملیاتو الندې هم ثابت فعالیت تضمینوي. د MCBs او تماس کونکو تر څنګ د ماډلر نصبولو لپاره ډیزاین شوی ، دا په ودانیو ، پمپ خونو ، مخابراتي کابینې ، او د بیړني ر lightingا سیسټمونو کې د توزیع بورډونو لپاره غوره دی.
کلیدي مشخصات
لړۍ: د SF لړۍ 2P لاسي بدلون سویچ
برند: CDADA | جوړونکی: شانګهای DADA Electric CO.,LTD
قطبونه: 2P (دوه قطب) - د 1P څخه تر 4P پورې توپیرونو کې شتون لري
اوسنۍ درجه بندي: 16A – 125A (تر 80٪ پورې د 40 درجو د محیط څخه پورته)
درجه بندي ولتاژ: 230/400V AC، 50/60Hz
د موصلیت ولتاژ (Ui): 500V
د کارونې کټګورۍ: AC-22A (مخلوط مقاومت لرونکي او انډکټیو بارونه)
لنډ وخت د اوسني مقاومت (Icw): 12×یعنې د 1s لپاره
د جوړولو ظرفیت: 20×یعنی، t = 0.1s
میخانیکي ژوند: 8,500 عملیات
بریښنایی ژوند: 1,500 عملیات (د بار لاندې)
د ککړتیا درجه: II
نصب کول: معیاري TH35 DIN ریل
عملیات: لاسي 3-پوزیشن لاستی (I – O – II)
شاخصونه: د لاسي ترتیب له لارې د ON/OFF موقعیت لیدل کیږي
ټرمینلونه: کیبل یا بس بار پیوستون
د تورک سختول:
1.2 N·m (16-40A)
3.5 N·m (63-125A)
د خوندیتوب یادونه: د شارټ سرکټ محافظت لپاره د آرک اور وژنې چیمبر → باید د اپ سټریم فیوز/MCBs سره وکارول شي
د تخنیکي معلوماتو پاڼه
|
مشخصات |
تفصیل |
|
د محصول فعالیت |
د بدلون سویچ د درې موقعیت => I-0-II سره د مرکز بند موقعیت سره د بدلون سویچ د سپلائی_انپټ ټرمینل په پورتنۍ برخه کې او د سپلائی _output/لوډ یا عام ټرمینل په ښکته کې د هاجر SF263 په څیر) عام (د عرضه _output/لوډ) کیدای شي په پورتنۍ یا ښکته کې وي مګر په مثالي توګه موږ په ښکته کې عام ته ترجیح ورکوو |
|
|
|
|
د محصول سلسله |
1 قطب 63A د 1 ماډل اندازه کې |
|
2 قطب 63A د 2 ماډل اندازه کې |
|
|
3 قطب 63A د 2 ماډل اندازه کې |
|
|
4 قطب 63A د 4 ماډل اندازه کې |
|
|
د بریښنا درجه بندي |
د بریښنا رسولو 1P/2P = 230V/400V د بریښنا رسولو 3P/4P = 400V/415V (که چیرې د لوړ رتبه ولټاژ شتون ولري نو دا هم د منلو وړ دی) |
|
د عملیاتي حرارت درجه |
-20/25°C ته 40°C_min 50 ° C / 70 ° C (د ډیټینګ سره د منلو وړ دی) |
|
د ذخیره کولو حرارت |
له 40 درجو څخه تر 80 درجو پورې |
|
د ساتنې درجه |
IP2X |
|
د ساتنې ټولګي |
2 |
|
د کارولو کټګورۍ |
AC-21A |
|
AC-22A |
|
|
AC-23A_خوښ دی چې ولري |
|
|
DC-21 _په زړه پوری دی |
|
|
بریښنایی ځانګړتیا |
فریکونسي 50/60Hz |
|
د موصلیت ولتاژ Ui 3P/4P = 690V د موصلیت ولتاژ Ui 1P/2P = 508V |
|
|
د ولتاژ په مقابل کې درجه بندي امپلس Uimp=4kVmin |
|
|
د بریښنا پایښت په نومیالی کیرینټ = لږترلږه 5000 سایکلونه |
|
|
میخانیکي پایښت په نومول شوي curent = لږ تر لږه 10000cycles |
|
|
ارزول شوي لنډ وخت د اوسني مقاومت (Icw) = 20 xIN د 1sec لپاره_باید ولري |
|
|
د لنډ سرکټ جوړول (ICM) = 20*ان Icm=5kA_خوشحاله ده |
|
|
معیاري او تصدیق |
IEC60947-3_باید ولري |
|
AS/NZS 60947.3_باید ولري |
|
|
RCM_باید ولري |
|
|
CE_په درلودلو سره ښه شو |
|
|
د تارونو ټرمینل ډول |
د سکرو ډول |
|
د تار لګولو ظرفیت |
16mm2 ملټي سټرین / انعطاف وړ کیبل او سخت / واحد فشار شوی کیبل_ باید ولري |
|
25mm2 ملټي فشار / انعطاف وړ کیبل او سخت / واحد فشار شوی کیبل (لوړ لومړیتوب) |
|
|
معاون |
پیډ لاک _هاجر یا نور TBC |
|
Aux تماس_په درلودلو خوښ شو |
|
|
د تماس د موقعیت شاخص_ښه درلودل د ولتاژ شاخص_ ښه دی چې ولري لیډ _ډېر خوښ شو |
|
|
د بس بار مطابقت 2K0153 هیجر ته ورته دی 'په هغه حالت کې چې په لاندې کې عام ترمینل' |
ولې د CDADA 2P بدلون سویچ غوره کړئ؟
★ خوندي 3-پوزیشن جلا کول
د ریښتیني بند (O) موقعیت دواړه سرچینې منحل کوي - د ساتنې او د بیک فیډ ضد خوندیتوب لپاره خورا مهم.
★ DIN-ریل ماډلر ډیزاین
د MCBs تر څنګ په ثانیو کې نصب کول - ځای خوندي کوي او په سمارټ ودانیو یا OEM تړلو کې د پینل ترتیب ساده کوي.
★ د لوړ اعتبار اړیکه
مطلوب متحرک - جامد تماس جیومیټری د ټیټ مقاومت او اوږدمهاله ثبات تضمین کوي.
★ نړیوال اطاعت
د IEC 60947-3 ته تصدیق شوی په اروپا، آسیا، افریقا او لاتین امریکا کې منل شوی.
★ د کارونکي خوندي عملیات
د پسرلي په مرسته میکانیزم د جزوي ښکیلتیا مخه نیسي؛ پراخ شوی لاستی د 63A + ماډلونو لپاره اختیاري.
★ متنوع غوښتنلیکونه
د جنراتور لیږد څخه د موټرو سمت بیرته راګرځولو ته - یو سویچ، ډیری دندې.
عادي غوښتنلیکونه
د بیک اپ بریښنا سیسټمونه: د افادیت او جنراتور ترمینځ تیر کړئ
د موټرو کنټرول: د کوچنیو پمپونو یا فینونو مخکی / بیرته راګرځول
د اندازه کولو سرکټونه: ولتاژ/پړاو انتخاب په میټر کولو پینلونو کې
د ودانۍ اتومات کول: د دوه ګوني HVAC واحد بدلول ، د بیړني څراغ لیږد
د مخابراتو او ډیټا مرکزونه: بې ځایه PSU سرچینې انتخاب

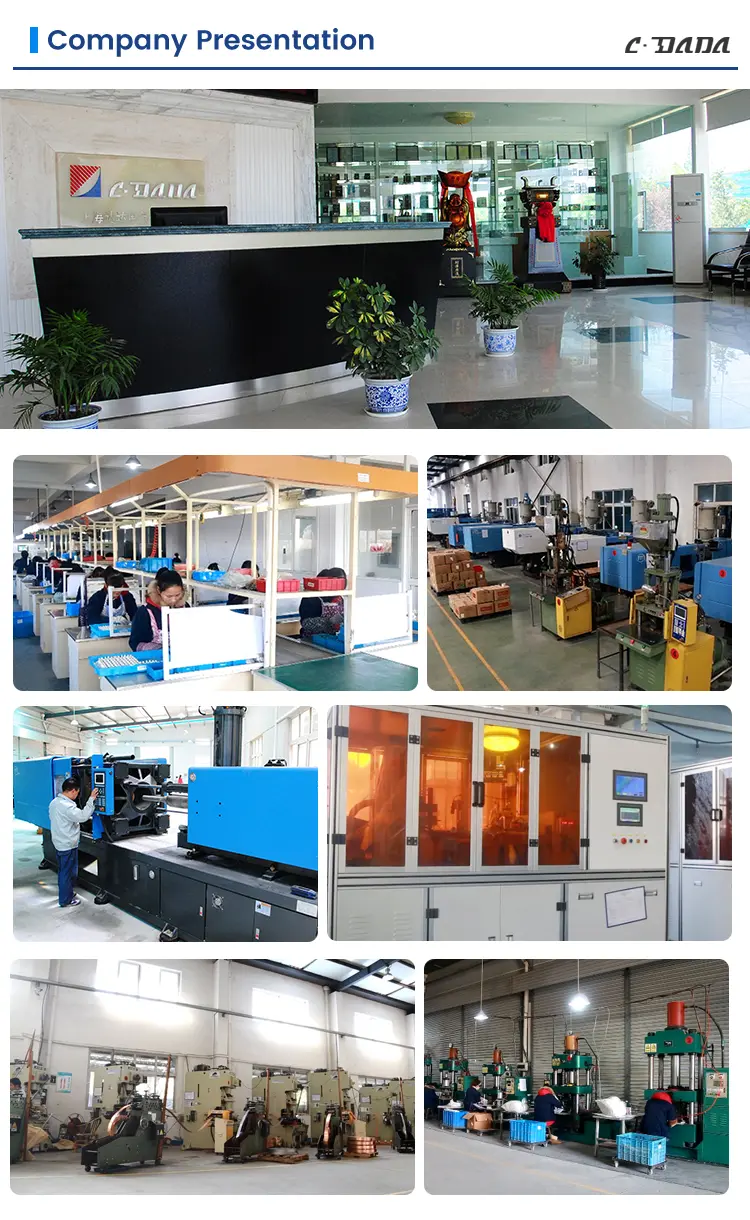

د CDADA په اړه
★ زموږ کلیدي ګټې دا دي:
1) بشپړ نړیوال تصدیقونه،
2) قوي OEM/ODM وړتیا،
3) د لوړ لګښت فعالیت تناسب،
4) د باور وړ لوی پیمانه تولید ظرفیت،
5) د صادراتو پراخه تجربه.
★ زموږ محصولات په بریالیتوب سره سویل ختیځ آسیا، منځني ختیځ، سویلي امریکا، افریقا، اروپا، او CIS هیوادونو ته صادریږي، د یو کمربند او یوې لارې په بازارونو کې د قوي تمرکز سره.
★ موږ په دوامداره توګه په R&D کې پانګونه کوو، نړیوال معیارونه او د بازار رجحانات څارو، او د صنعت کارپوهانو سره همکاري کوو ترڅو زموږ د محصول پورټ فولیو لوړ کړي.
په مکرر ډول پوښتل شوي پوښتنې
Q1: ایا زه کولی شم د بار لاندې بدل کړم؟
A1: سپارښتنه نه کیږي. د SF لړۍ 2P د بدلون سویچ د اور وژنې چیمبر نلري. تل د سویچ کولو دمخه سرکیټ غیر انرژی کړئ ، یا یوازې د بار نه لیږد لپاره وکاروئ (د بیلګې په توګه ، جلا کونکي فعالیت). د ژوندی بار سویچ کولو لپاره ، د موټرو شوي ATS یا فیوز سویچ منقطع کونکي په پام کې ونیسئ.
Q2: ولې د "O" (OFF) موقعیت شتون لري؟
A2: د مرکز بند موقعیت د بریښنا له دواړو سرچینو څخه بشپړ انزوا یقیني کوي — د ساتنې خوندیتوب او جنراتورونو یا انورټرونو ته د بیک فیډ مخنیوي لپاره لازمي.
Q3: ایا زه د دې سویچ سره فیوز ته اړتیا لرم؟
A3: هو. څرنګه چې دا نشي کولی د غلط جریان مداخله وکړي، تل دا د اپ سټریم فیوز یا MCBs سره جوړه کړئ چې ستاسو د سیسټم احتمالي لنډ سرکیټ جریان لپاره درجه بندي شوي.
Q4: ایا دا د موټرو سمت کنټرول کولی شي؟
A4: هو — د کوچنیو موټرو لپاره، د 2P سویچ کولی شي د مرحلې ترتیب بیرته راولي کله چې په سمه توګه وصل شي. ډاډ ترلاسه کړئ چې موټر د سمت بدلولو دمخه ودرول شوی او غیر انرژی شوی.
Q5: ولې د نورو برانڈونو په پرتله CDADA غوره کړئ؟
A5: CDADA وړاندیز کوي:
● ریښتیني 3-پوزیشن میخانیکي انټرلاک (نه تیریدل حالتونه)
● د نړیوال پینل معیارونو سره د DIN-ریل مطابقت
● د سویچ موقعیت روښانه لید نښه
● د باور وړ تماس فشار لپاره د پسرلي قوي میکانیزم
● د IEC بشپړ تصدیق او تخنیکي مالتړ سره رقابتي نرخونه
