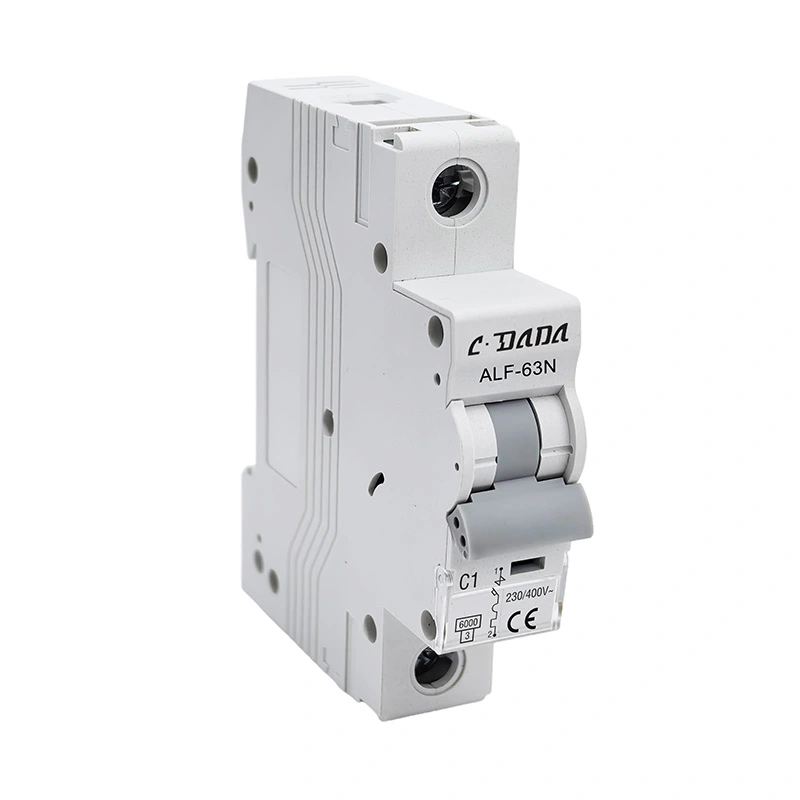

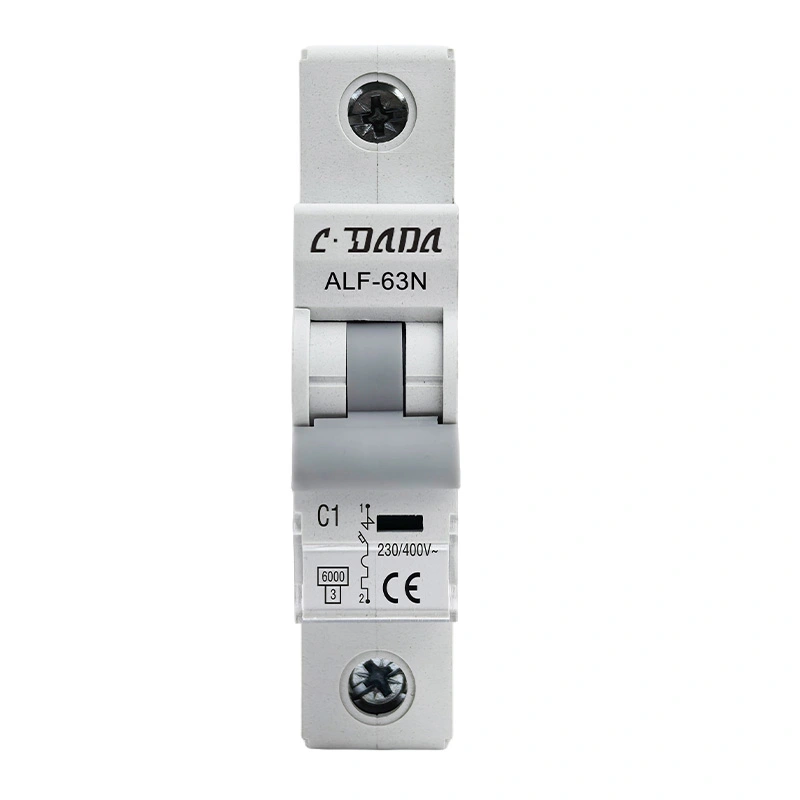

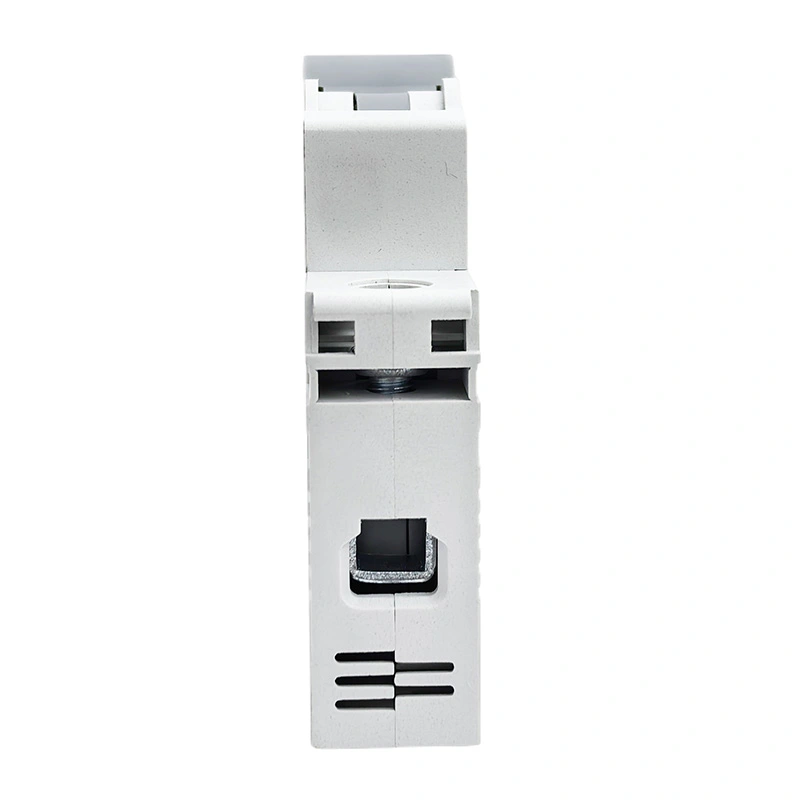

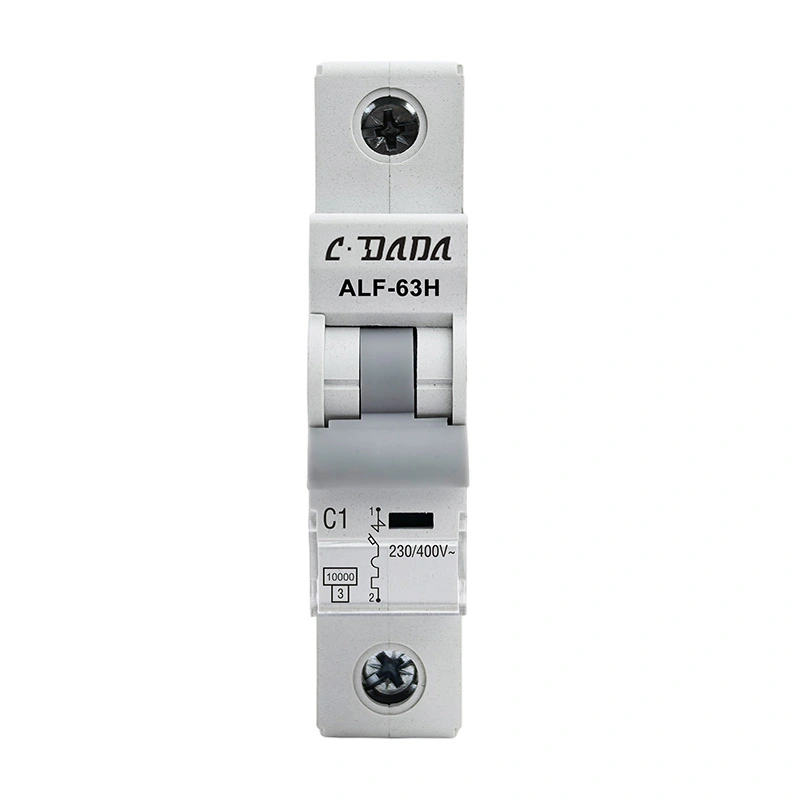

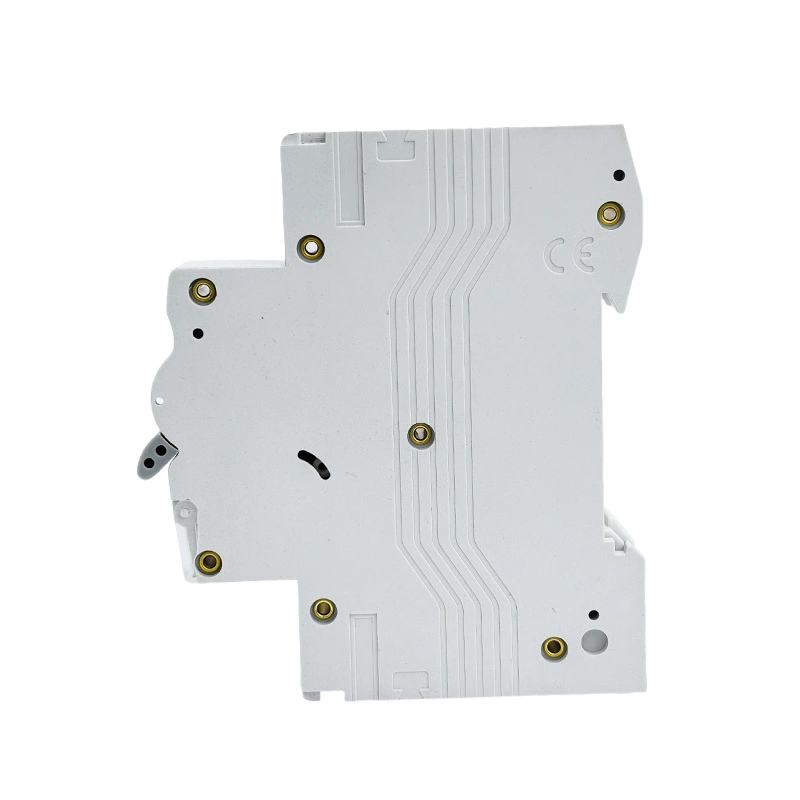

6KA 10kA کوچني سرکټ بریکر

د ALF-63N/H لړۍ لوړ بریک 6KA 10kA کوچني سرکټ بریکر (MCB)، د IEC60898 معیار سره مطابقت لري، MCB د باور وړ فعالیت ځانګړتیا، دقیق محافظتي فعالیت، د لنډ خوشې کولو وخت، او د لوړ وقف ظرفیت، کوچنی حجم هم لري. دا په پراخه کچه کارول کیږي او د تماس کونکي ، سویچ ګیر او بریښنایی وسایلو ډیر بار.

د CDADA سره اړیکه ونیسئ او موږ د خپل جوړونکي په توګه وټاکئ، موږ کولی شو د OEM / ODM خدمتونه وړاندې کړو.

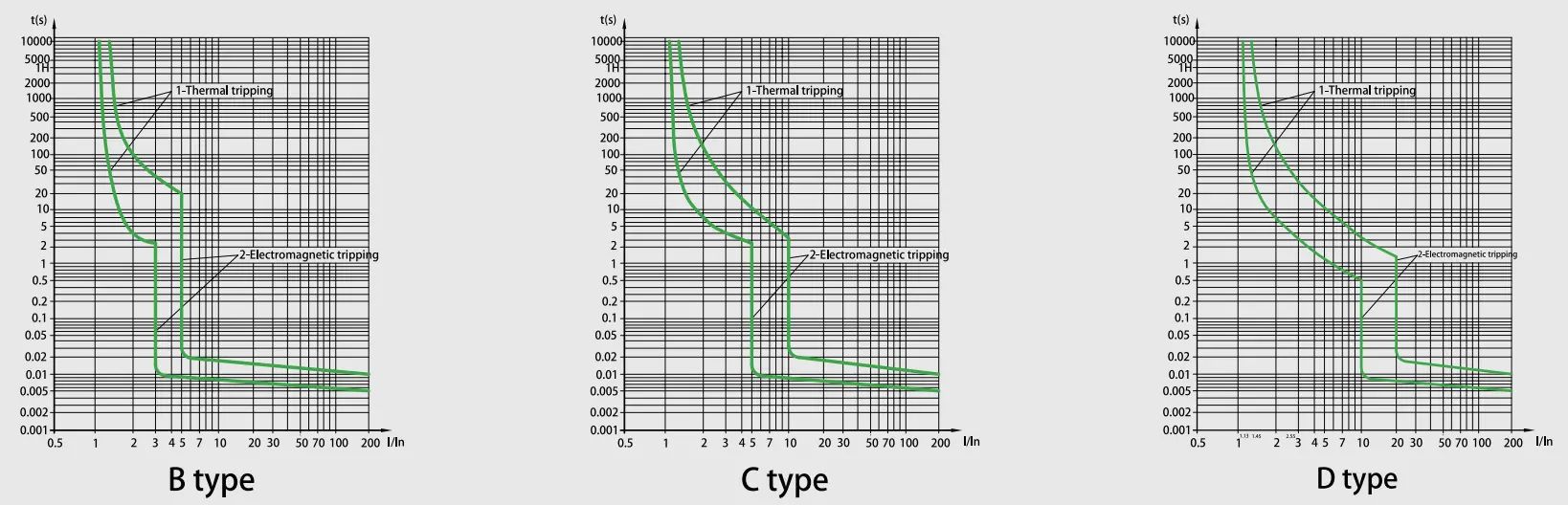

ځانګړنه منحنی

تخنیکي مشخصات

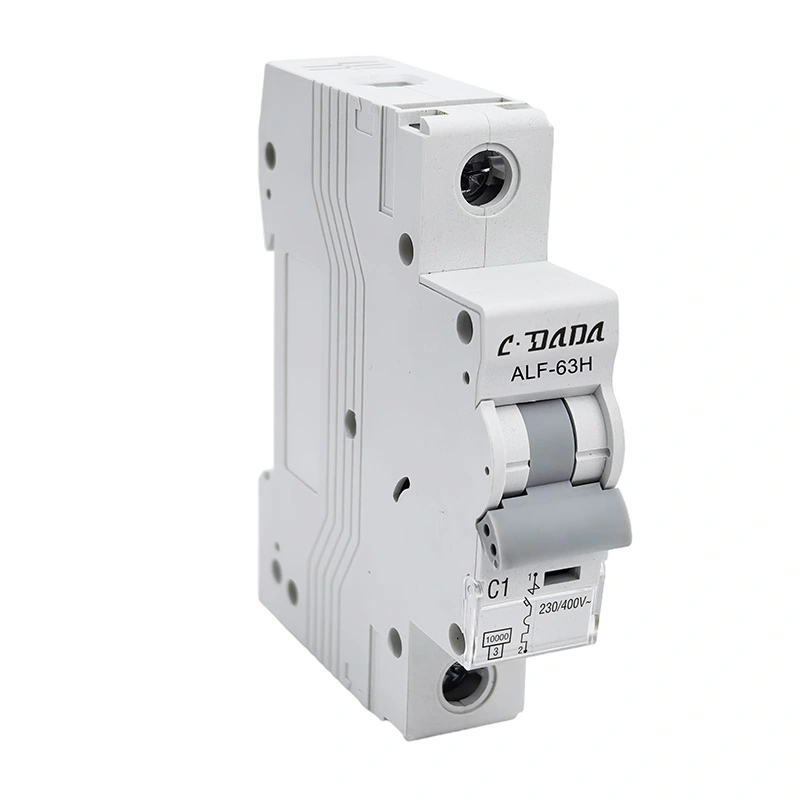

ALF-63N/H لړۍ 6KA 10kA کوچني سرکټ بریکر
معیاري	EN/IEC60898-1
د ماتولو ظرفیت (kA)	۶،۱۰
ساتنه	د اوورلوډ او شارټ سرکټ پروړاندې
درجه بندي موجوده (A) په	1,2,3,4,6,10,13,16,20,25,32,40,50,63
درجه بندي ولتاژ (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
د ولتاژ په مقابل کې د ارزول شوي تسلسل Uimp (kV)	4
د موصلیت ولتاژ درجه Ui(V)	500
د انرژی محدودیت کاس	3
محیطي تودوخه (℃)	-25~+40، اعظمي 95% رطوبت
د حرارتي عملیاتي حد	1.13xln په یو ساعت کې هیڅ سفر نشته
	په یو ساعت کې 1.45xIn Tripping
مقناطیسي عملیات	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
د پولو شمیر	1P,1P+N,2P,3P,3P+N او 4P
د سفر ډول	حرارتي/مقناطيسي خوشې کول
د ترمینل ظرفیت	16mm² انعطاف وړ یا 25mm² د 25A درجې پورې سخت
	25mm² انعطاف وړ یا 35mm² د 32A څخه تر 63A درجه بندي پورې
د ساتنې درجه	IP20
نصب کول	په 35mm DIN ریل کې ایښودل
عرض	په هر قطب کې 17.8mm

د سرکټ بریکر خوشې کولو ځانګړتیا

نه.	د خوشې کولو اوسنی درجه (A)	لومړنی حالت	اوسنۍ ازموینه	ټاکلی وخت	پایله باید ترلاسه شي	څرګندونې
1	1-63	سړه حالت	1.13 په	t≤1h	بې سفره
2	1-63	په تیرو ازموینو کې	1.45ln	t<1h	سفر	په 5s کې په ثابت ډول ټاکل شوي ارزښت ته اوسني تنظیم کول
3	په ≤32 کې	سړه حالت	په 2.55 کې	1s	سفر
	په>32 کې
4	1-63	سړه حالت	3 په	t≤0.1s	بې سفره	B ډول
			5ان	t<0.1s	سفر	B ډول
			5 په 10ln کې	t≤0.1s	بې سفره	د C ډول
			10 په	t<0.1s	سفر	د C ډول
			20ln	t≤0.1s	بې سفره	د ډول
				t<0.1s	سفر	د ډول

برداشت (عملیات)

کټګوري	د عملیاتو سایکلونه	د عملیاتو تعدد	اوسنی درجه بندي
بریښنایی برداشت	4000	240/h	1-32
		120/h	40-63
میخانیکي برداشت	10000	240/h	1-63

ځانګړتیاوې

★ د الټرا لوړ لنډ سرکټ ماتولو ظرفیت

پرمختللي آرک کنټرول ټیکنالوژي د صنعت معیارونو په پرتله د مداخلې لوړ ظرفیت ترلاسه کوي ، د خورا غلط شرایطو لاندې د صنعتي درجې بریښنایی سیسټمونو لپاره د باور وړ محافظت تضمینوي.

★ دوه ګونی موډ پیوستون انٹرفیس

مدغم شوي هایبرډ ټرمینل ډیزاین دواړه د سخت بس بار ډاکینګ او انعطاف وړ کیبل کلیمپینګ ملاتړ کوي ، د مختلف نصب کولو سناریوګانو سره د وسیلې څخه وړیا موافقت وړ کوي پداسې حال کې چې د تارونو وخت 40٪ کموي.

★ د اوږد عمر لپاره د انرژي ذخیره کولو میکانیزم

د پسرلي په مرسته عملیاتي سیسټم د 10,000 میخانیکي سایکلونو برداشت سره، د اغوستلو د جبران ټیکنالوژۍ ځانګړتیا لري

★ پرمختللی جامع احاطه

د فیم retarcant سره، د تودوخې په وړاندې مقاومت لرونکي، او د تاو تریخوالي پروف ملکیتونه د نیمګړتیاو پیښو لپاره د آرک شنډ کولو چیمبر سره یوځای شوي.

★ متحرک اوسنۍ-محدود ټوپولوژي

هوښیار اجازه درکوي د انرژی فشار د 65-80٪ لوړ غلطی جریان کموي، د 30٪ ټول سیسټم لګښت کمولو احتمال سره د الندې وسیلې مشخصات اصلاح کول فعالوي.

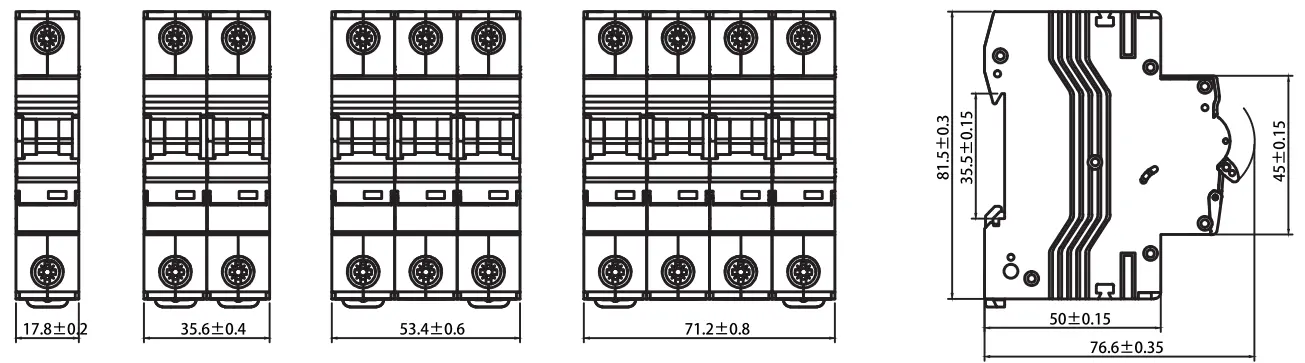

د بڼې ابعاد

د غوښتنلیک سناریو

★ استوګنه: د کور خوندیتوب لپاره د مصرف کونکي واحدونه او د ویش بورډونه.

★ صنعتي: د تماسونو، سویچ ګیر، او درنو بریښنایی وسایلو ساتنه.

★ تجارتي: د دفتر ودانۍ او شاپینګ مالونه چې لوړ ماتونکي اعتبار ته اړتیا لري.

د کیفیت کنټرول او معیاري ازموینه

★ هر CDADA MCB د IEC60898-1 سره موافقت ډاډمن کولو لپاره له سختې ازموینې څخه تیریږي:

★ د تودوخې ټریپینګ ازموینه: په 1.13In (غیر سفر) او 1.45In (په 1 ساعت کې سفر) کې تایید شوی.

★ مقناطیسي ټریپینګ ازموینه: د B، C، او D ځانګړتیاو لپاره دقیق خوشې ازموینه.

★ بریښنایی برداشت: د 4,000 عملیاتي دورو لپاره ازمول شوی.

★ میخانیکي برداشت: د 10,000 سایکلونو لپاره تایید شوی.

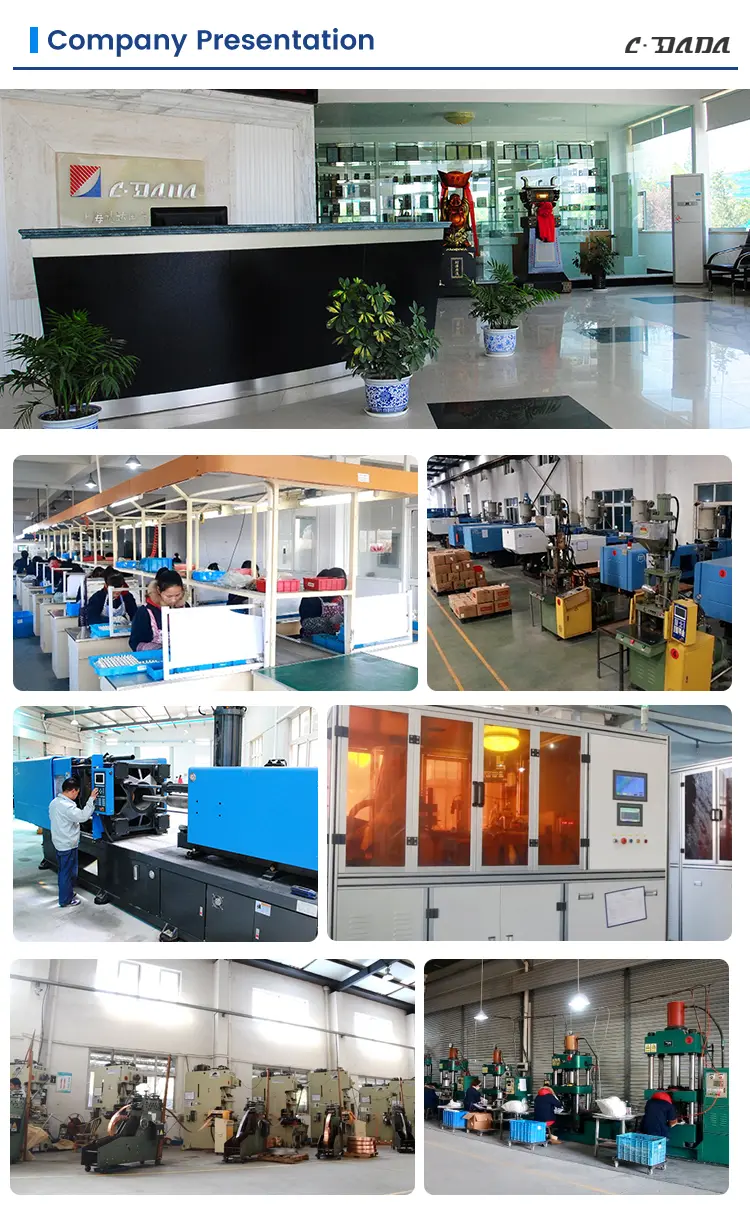

د فابریکې ځواک او ملاتړ

د شانګهای DADA بریښنایی شرکت ، لمیټډ د پرمختللي تولید لینونو او مسلکي انجینرۍ ټیم سره مخکښ جوړونکی دی. موږ چمتو کوو:

★ د نړیوالو برانڈونو لپاره دودیز OEM/ODM خدمتونه.

★ د صفر عیب رسولو ډاډ ترلاسه کولو لپاره د عصري ازموینې تجهیزات.

★ نړیوال لوژستیک ملاتړ: د بحر او هوایی بار وړلو لپاره مطلوب بسته بندي ترڅو ډاډ ترلاسه شي چې محصولات په مناسب حالت کې راځي.
