MCCB د لیکج محافظت سره

د اوورلوډ او شارټ سرکیټ محافظت څخه هاخوا د بریښنا خوندیتوب ته وده ورکړئ د CDADA DAM1L لړۍ MCCB سره د لیکج محافظت سره یو مدغم شوي مولډ شوي قضیه سرکټ بریکر د جوړ شوي بقایا اوسني (RCD/ELCB) فعالیت سره. د مسلکي جوړونکي شانګهای DADA Electric CO. LTD لخوا په نړیوالو معیارونو ډیزاین شوی، دا لیک MCCB 4P د لوړ فعالیت بریښنا ویش د ژوند او اور ژغورونکي ځمکني غلطی کشف سره یوځای کوي.

له 10A څخه تر 500A پورې په 400V/415V کې درجه بندي شوې، دا د تنظیم وړ پاتې عملیاتي جریان (30mA–1000mA) او اختیاري وخت ځنډ وړاندیز کوي — د شخصي خوندیتوب (≤30mA) یا د اور مخنیوي (100mA–500mA+) لپاره مناسب محافظت وړ کوي. د څو مرحلې ځواک لرونکي برقیاتو سره، دا فعال پاتې کیږي حتی که یو پړاو ناکام شي یا ولتاژ 50V ته راټیټ شي، په مهمو زیربناوو لکه تونلونو، لوړو لوړو، ترانسپورتي مرکزونو او صنعتي بوټو کې بې ساري اعتبار یقیني کوي.

کلیدي مشخصات

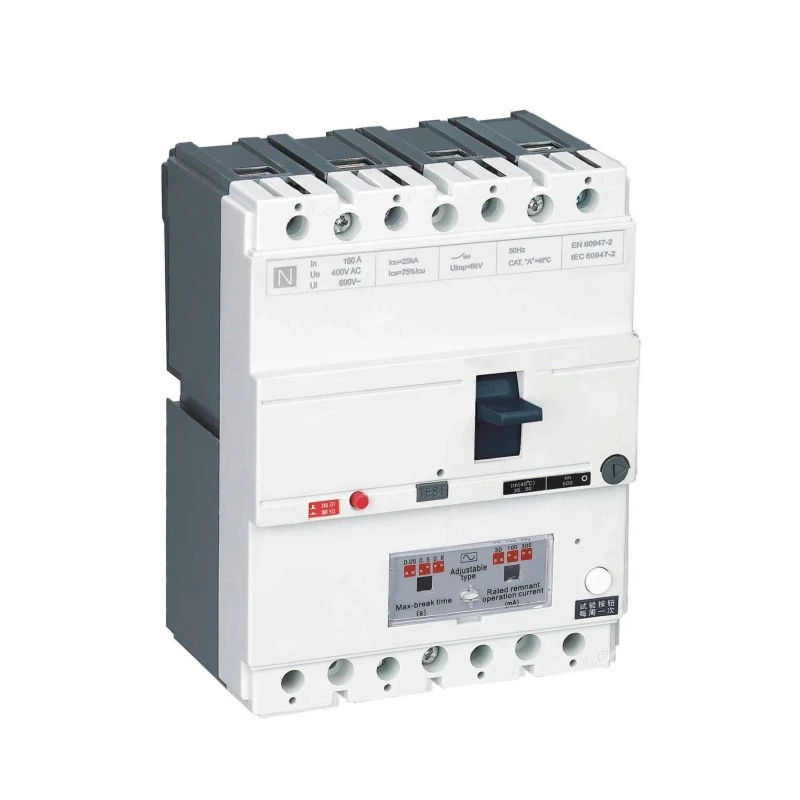

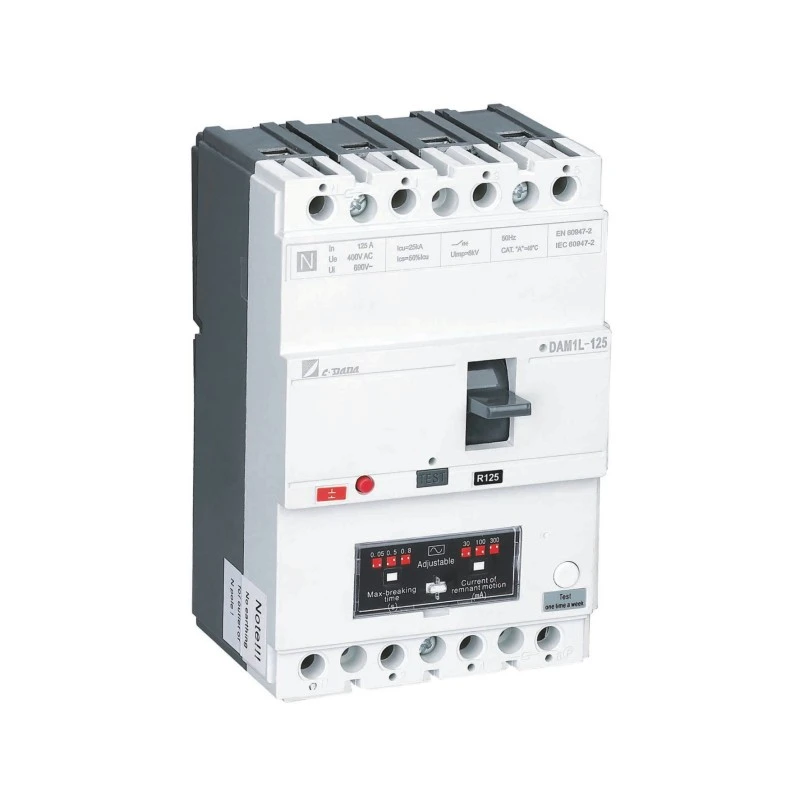

ماډل: د DAM1L لړۍ - د ځمکې لیک MCCB (CBR ډول MCCB)

قطبونه: 4P (معیاري؛ 3P په غوښتنه کې شتون لري)

اوسنۍ درجه بندي (په کې): 10A – 500A

درجه بندي ولتاژ: 400V / 415V AC، 50Hz

د موصلیت ولتاژ (Ui): 400V (≤160A)، 690V (>250A)

پاتې اوسني ترتیبات (I△n): 30mA، 100mA، 300mA، 500mA، 1000mA

تعدیل: په سایټ کې د I△n او د سفر وخت تنظیم کول (په فوري یا ځنډول شوي)

د ماتولو ظرفیت ډولونه:

B ډول: بنسټیز (Inm <100A)

S ډول: معیاري

H ډول: لوړ ماتول (>160A)

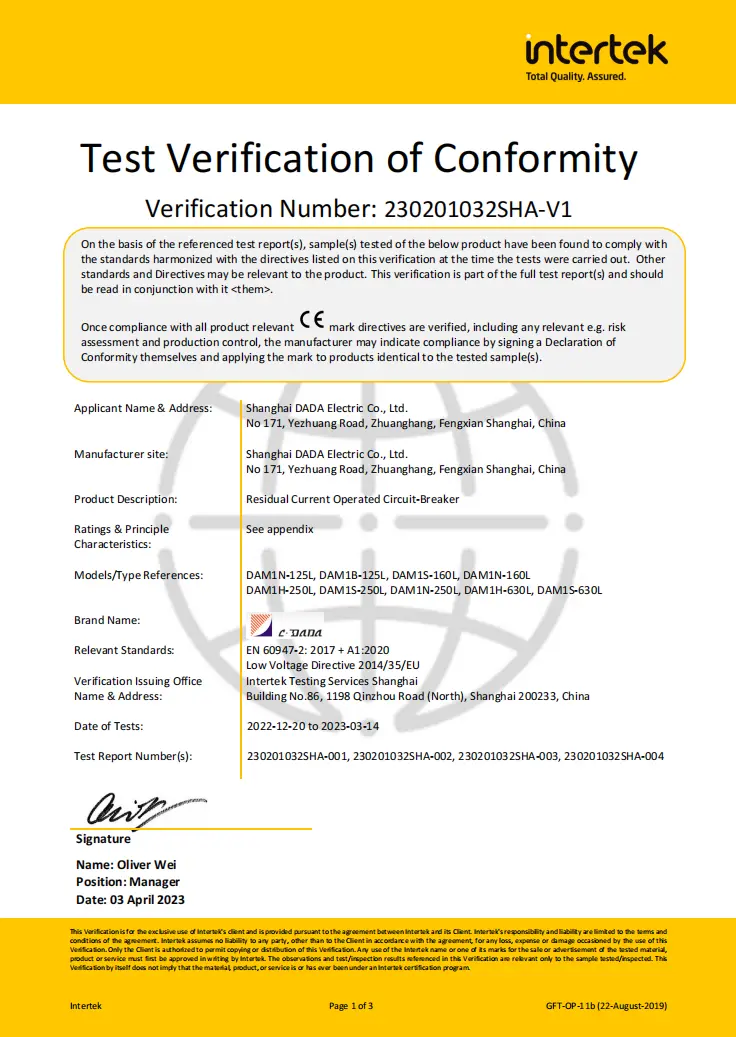

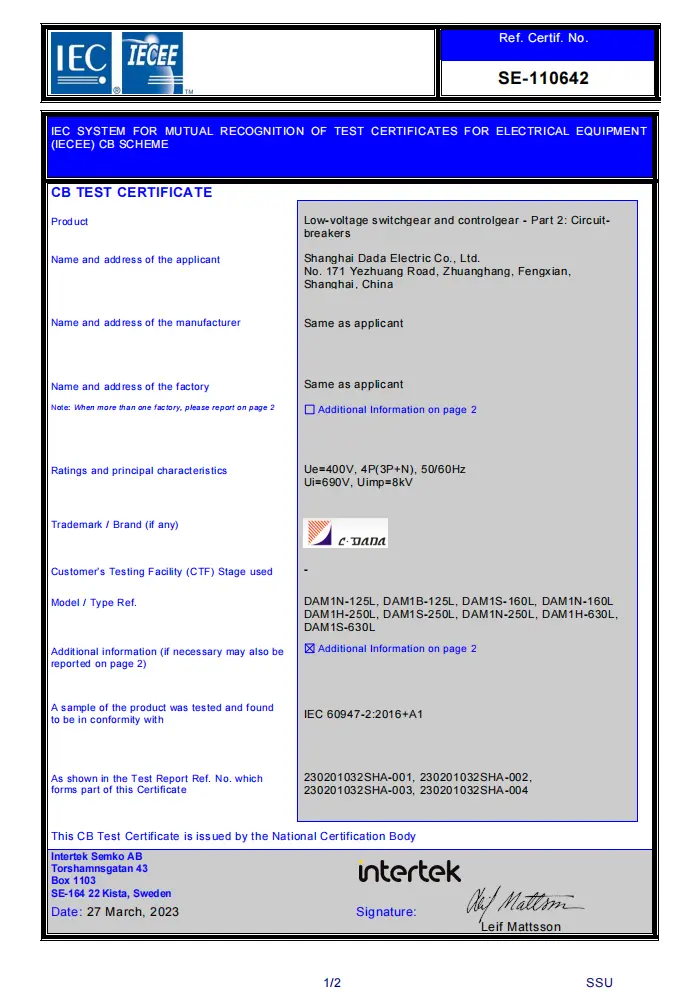

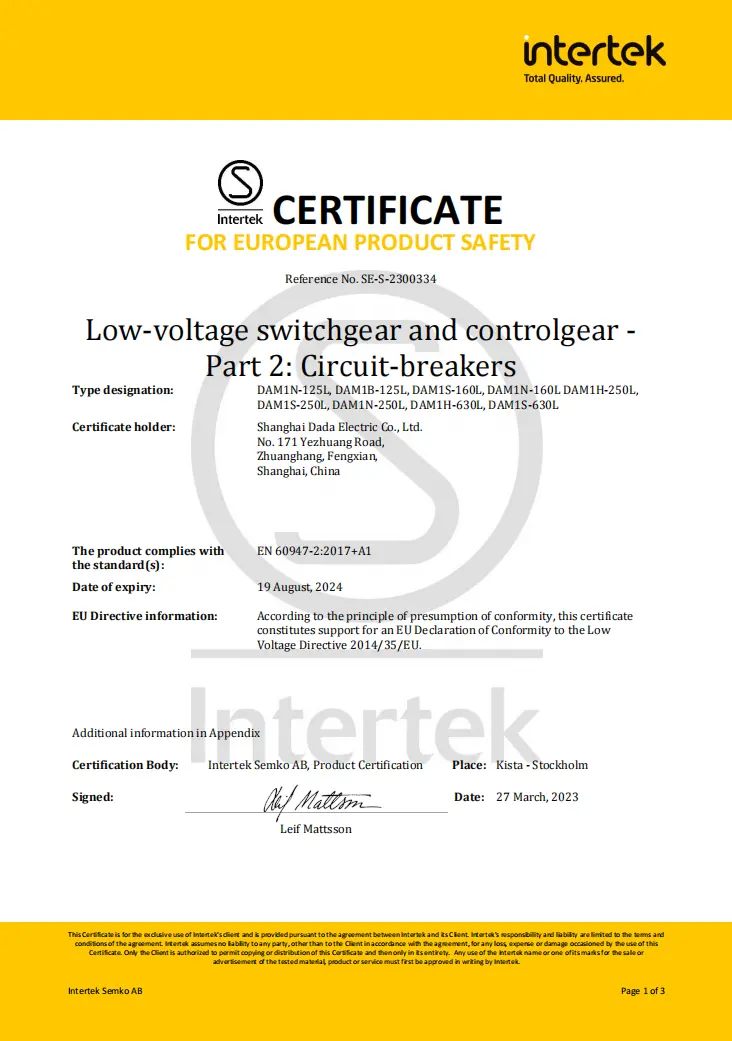

تصدیقونه: CE، CB، SEMKO

کلیدي ځانګړتیاوې:

★ د څو مرحلې ځواک RCD سرکټ → تر 50V پورې کار کوي

★ جلا اصلي او arcing تماسونه

★ پش-ټو-ټریپ ټیسټ تڼۍ

★ د تعدیل وړ مقناطیسي ترتیب (0.8–1.0×In)

★ قوي EMI/RFI د مداخلې ضد وړتیا

★ د بشپړ لاس رسی سلسله: د شنټ سفر، مرستندویه / الارم تماسونه، روټری لاستی

د تخنیکي معلوماتو پاڼه

د ځمکې د لیکې سرکټ ماتونکي (ELCB)

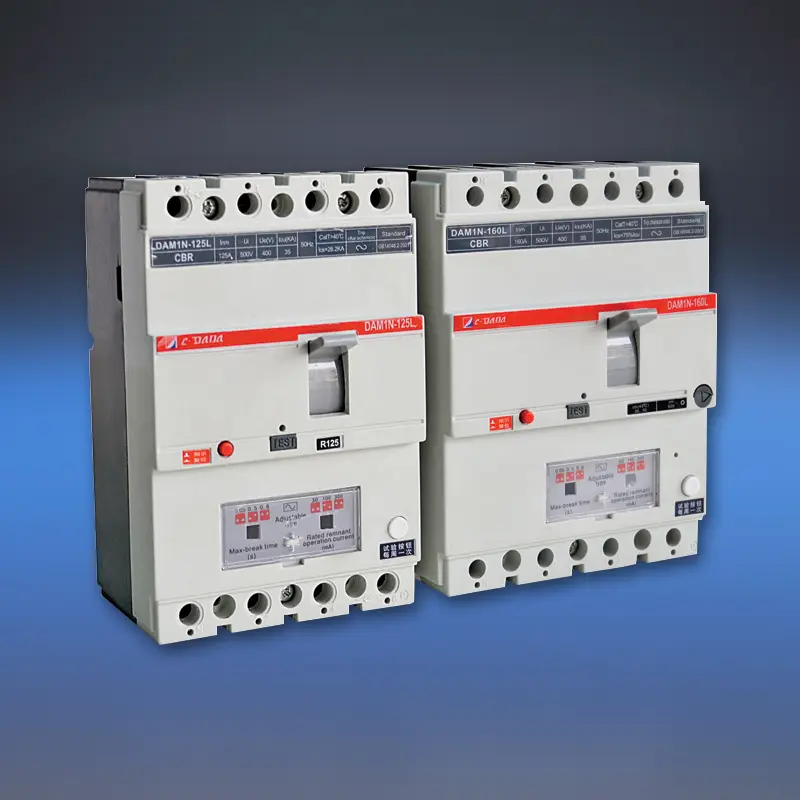

ماډل			DAM1-125L			DAM1-160L
د وړتیا کوډ ماتول			B	N	S	B	N	S
د چوکاټ اندازه موجوده درجه بندي - Inm (A)			125A			160A
د اوسني درجه بندي (40,50 یا 55℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32 (30) - 40 - 50 - 63 (60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
د قطب شمېر			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(چوکۍ)/cos ф (KA)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0.25
(I△m)KA/cosф			9/0.5			19/0.5
پاتې پاتې اوسنی حد (mA)			100-300-500			100-300-500
د وخت ځنډ			50-500-800			50-500-800
Uimp (V)			10000			8000
ډایالټریک ملکیت (V)			2500			3000
د لونګۍ واټن (mm)			≤30/0			≤30/0
برداشت	ټول سایکلونه		8000			8000
	بریښنایی ژوند		1000			1000
	میخانیکي ژوند		7000			7000
کټګورۍ (EN 60947-2/IEC 60947-2)	اصلي سرکټ		A/0			A/0
	معاون سرکټ		AC-15			AC-15
د ولتاژ خوشې لاندې			√			√
د شنټ خوشې کول			√			√
مرستندویه اړیکه			√			√
د الارم اړیکه			√			√
مرستندویه اړیکه او د الارم اړیکه			√			√
د عملیاتو میکانیزم اداره کول			√			√
د بریښنایی عملیاتو میکانیزم			√			√
ترمینل پوښ			√			√
د مرحلې جلا کوونکی			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
وزن	ثابته نسخه 3P/4P		-			-
	د پلگ ان نسخه 3P/4P		-			-
	د 3P/4P نسخه رسم کړئ		-			-

ولې د لیکج محافظت سره CDADA MCCB غوره کړئ؟

★ ریښتینی مدغم خوندیتوب

د اضافې RCD ماډلونو برخلاف ، DAM1L جوړ شوی ، د فابریکې کیلیبریټ لیکج محافظت لري — کامل همغږي تضمینوي او د مطابقت مسلې له مینځه وړي.

★ د RCD سرکټ لپاره څو پړاو بریښنا

لومړني RCDs ناکام شوي که چیرې یو پړاو له لاسه ورکړل شي. د CDADA ډیزاین د محافظت برقیاتو بریښنا کولو لپاره ټول مرحلې کاروي ، نو دا حتی د مرحلې له لاسه ورکولو یا شدید کم ولټاژ پرمهال کار ته دوام ورکوي.

★ په یوه وسیله کې دوه ګونی محافظت اهداف

◆ 30mA: د شخصي شاک ساتنې لپاره د ټاکنو خپلواک کمیسیون اړتیاوې پوره کوي

◆ 100mA–1000mA: د وړو، دوامداره ځمکنیو غلطیو څخه د موصلیت د تخریب د اور مخنیوی کوي

★ د ریښتیني نړۍ شرایطو لپاره ساحه د تنظیم وړ

حساسیت او د وخت ځنډ د خوندیتوب ساتلو په وخت کې په لوند چاپیریال کې (د بیلګې په توګه د موټر مینځلو، فارمونو) کې د ناڅاپي تګ راتګ مخنیوي لپاره.

★ د صنعتي درجې اعتبار

د لوړ ماتولو ظرفیت (H-ډول)، قوي آرک جلا کول، او د IP20 + ترمینل محافظت دا د سخت سوداګریزو او صنعتي ترتیباتو لپاره مناسب کوي.

★ نړیوال اطاعت، محلي ارزښت

د اروپا لپاره تصدیق شوی (CE/CB)، نورډیک هیوادونه (SEMKO) — د صادراتي پروژو لپاره مثالی — د باور لرونکي چینایي تولید کونکي څخه د سیالۍ نرخ سره.

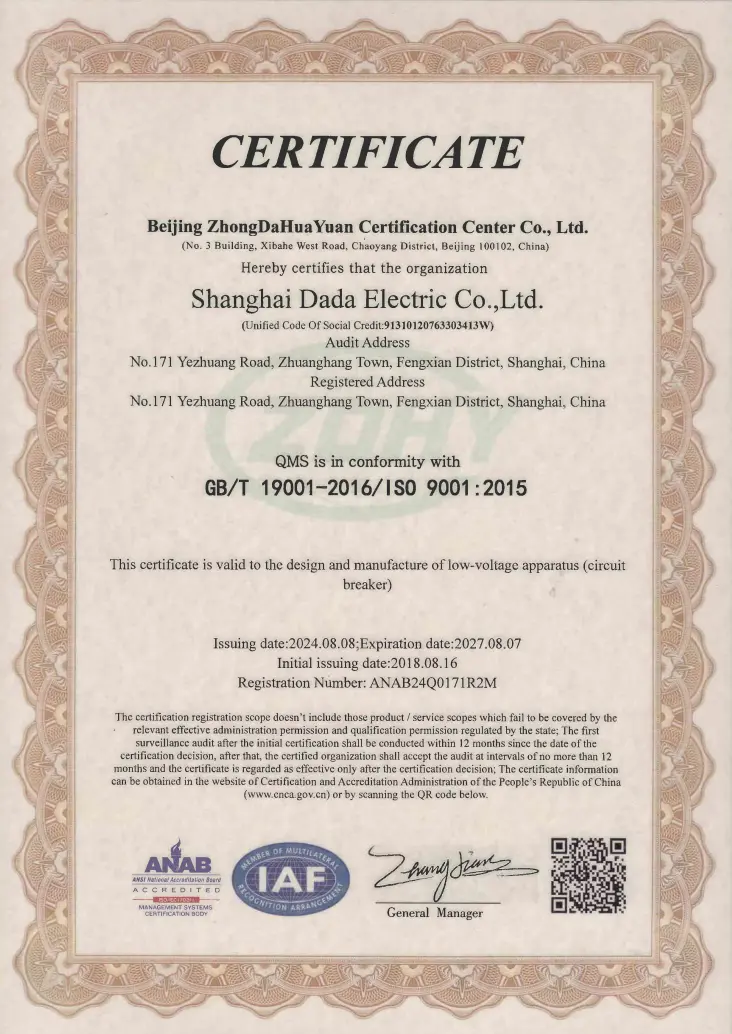

★ زموږ د تولید تاسیسات د ISO9001:2015 کیفیت مدیریت سیسټم الندې تصدیق شوي.

عادي غوښتنلیکونه

د لوړ پوړ استوګنځای: اصلي عاید لرونکی یا د فرش تختې (د اور د خطر کمولو لپاره 300mA)

تونلونه او فرعي لارې: مهم زیربناوې چې د ناکامۍ خوندي لیک کشف ته اړتیا لري

روغتونونه او ښوونځي: په لوند سیمو کې د 30mA محافظت (لابراتوارونه، تشنابونه)

صنعتي بوټي: د موټرو فیډرونه چې د ځمکې غلطۍ څارنه کوي

ساختماني ځایونه: د پرسونل خوندیتوب سره د موقتي بریښنا ویش

FAQ

Q1: د معیاري MCCB او MCCB د لیکې محافظت سره څه توپیر دی؟

A1: یو معیاري MCCB یوازې د اوورلوډ او شارټ سرکټو پروړاندې ساتي. DAM1L د پاتې جریان (د ځمکې لیک) کشف اضافه کوي - کله چې کرنټ ځمکې ته راښکته شي (د مثال په توګه ، د یو شخص یا خراب شوي موصلیت له لارې) ، د بریښنا شاک یا اور مخه نیسي.

Q2: ایا زه کولی شم د شخصي محافظت لپاره 100A MCCB RCD وکاروم؟

A2: یوازې که چیرې 30mA ته ټاکل شوی وي. ټاکل شوی اوسنی (100A) د بار ظرفیت تعریفوي؛ د پاتې کیدو ترتیب (I△n) د خوندیتوب فعالیت تعریفوي. د شاک محافظت لپاره، I△n باید ≤30mA وي، پرته له دې چې دننه وي.

Q3: ولې د RCD سرکټ څو مرحلې بریښنا ته اړتیا لري؟

A3: که چیرې یوازې د یوې مرحلې لخوا ځواکمن شي، د یو واحد پړاو ناکامي به د لیکې محافظت غیر فعال کړي. د CDADA څو مرحلې ډیزاین ډاډ ورکوي چې RCD حتی د مرحلې له لاسه ورکولو یا ټیټ ولتاژ (د 50V څخه ښکته) کې فعال پاتې کیږي — د خوندیتوب دوام لپاره خورا مهم.

Q4: ایا د 4P لیک MCCB د TT یا TN-S سیسټمونو لپاره مناسب دی؟

A4: هو — دا د TT، TN-S، او IT سیسټمونو لپاره ډیزاین شوی. د 4P ډیزاین ټول مرحلې او بې طرفه ماتوي، د TT سیسټمونو لپاره اړین دي چیرې چې غیر جانبدار د اعتبار وړ نه وي پورته پورته.

Q5: ولې د ماډلر RCD + MCCB ترکیبونو باندې CDADA غوره کړئ؟

A5: CDADA DAM1L وړاندیز کوي:

● کوچنۍ نقشه (د دوه وسایلو په مقابل کې مدغم شوی)

● تضمین شوی همغږي (هیڅ بې توپیره خطر نشته)

● ټیټ لګښت او د تارونو پیچلتیا

● لوړ اعتبار (واحد مهر شوی واحد)

● په ساحه کې د ثابت حساسیت RCDs سره د سایټ تنظیم کول ممکن ندي
