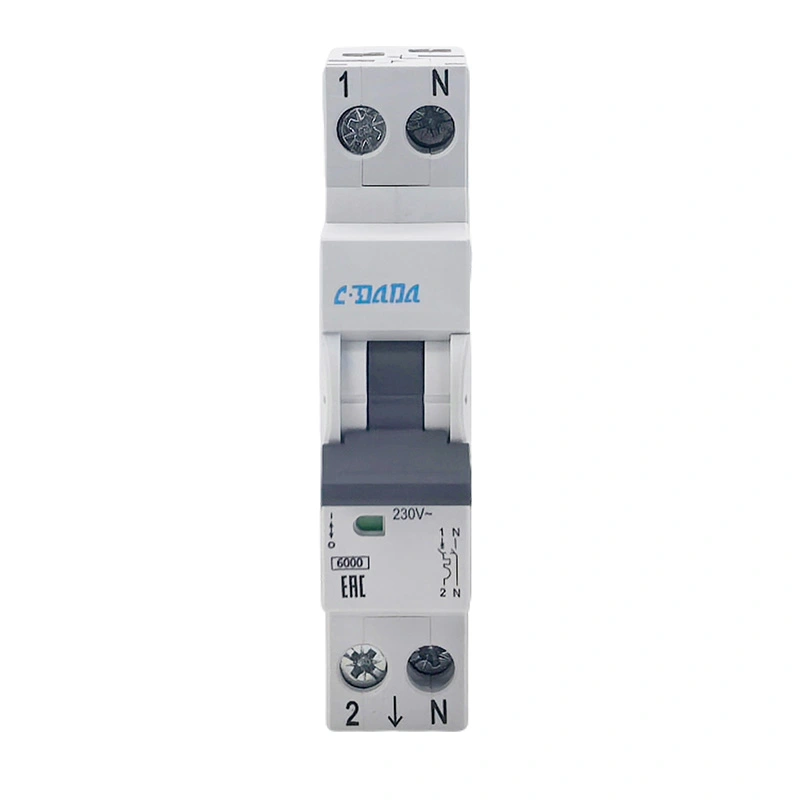

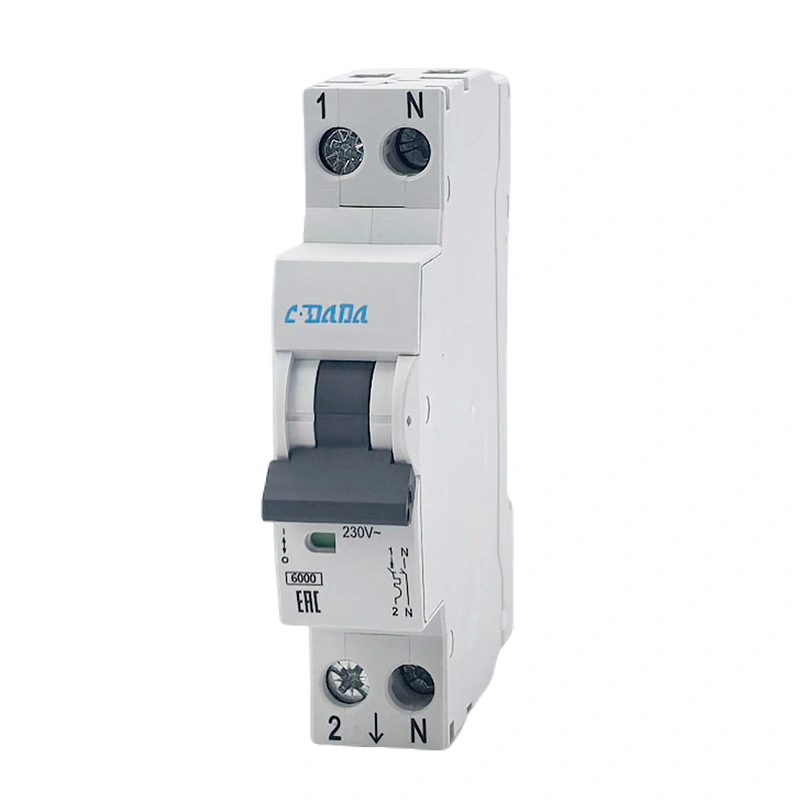

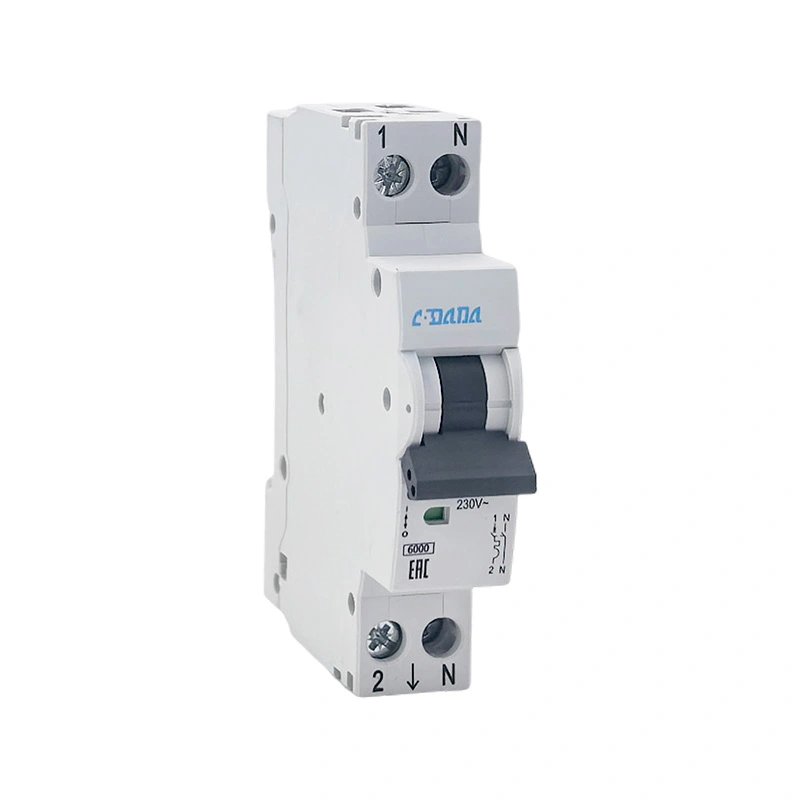

د کوچني سرکټ بریکر DPN 6KA
Model:DAB7N
د CDADA کوچني سرکټ بریکر DPN 6KA د لویو تدارکاتو لپاره مناسب دی، د لوړ کیفیت 1P+N کوچني سرکټ بریکر د IEC60898-1 سره د خوندي کورني او سوداګریز سرکټ محافظت لپاره مطابقت لري. دا د ډبل بریک پوائنټ ډیزاین او مستحکم حرارتي مقناطیسي ټرپینګ کاروي ، د DIN ریل نصب کول اسانه او د ساتلو لپاره ساده دي. دا د اوږد خدمت ژوند سره د باور وړ جوړښت ترکیب کوي ، د مختلف ټیټ ولټاژ بریښنا سیسټمونو لپاره د خوندي بریښنا رسولو ډاډ ورکوي.
د CDADA DAB7N کوچني سرکټ بریکر DPN 6KA یو مسلکي 1P+N ډبل بریک کوچني سرکټ بریکر دی چې په خپلواکه توګه د شانګهای DADA الیکټریک لخوا رامینځته شوی ، د 40+ کلونو تجربې سره د باور وړ تولید کونکي. د 6kA لوړ ماتولو ظرفیت سره، همغږي عملیات، او N-pole "لومړی جوړ کړئ، وروسته مات کړئ" ډیزاین، دا په مؤثره توګه د آرک اور وژنې فعالیت ته وده ورکوي او سرکټونه او تجهیزات په خوندي توګه ساتي. په پراخه کچه د توزیع بکسونو، د کور سینګار، سوداګریز بریښنا، او د رڼا سرکیټونو کې کارول کیږي، دا د نړیوالو پیرودونکو، توزیع کونکو او OEM پیرودونکو لپاره لومړی انتخاب دی.

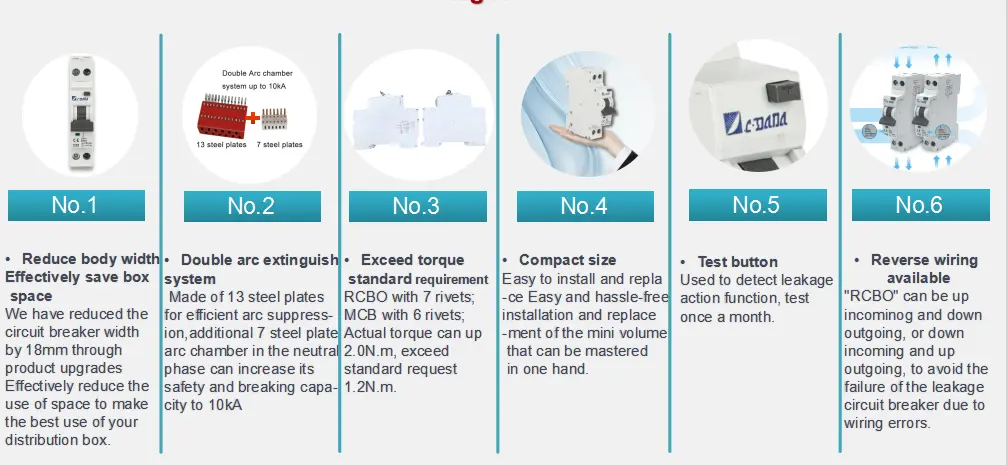

د MCB DPN 6KA ګټې څه دي؟
★ 1P+N DPN جوړښت، دوه ګونی وقفې، خوندي او ډیر د اعتماد وړ
★ N قطب لومړی جوړوي او وروسته ماتوي، د آرک ماتولو ظرفیت لوړوي
★ 6kA اصلي ماتولو ظرفیت، قوي لنډ سرکټ محافظت
★ تړون 17.8mm پلنوالی، د کابینې ځای خوندي کوي
★ د مختلف بارونو لپاره د B/C ټریپینګ منحنی موجود دی
★ IP20 محافظت درجه، د لمس کولو لپاره خوندي
★ د تارونو پراخه لړۍ: 1-25mm² انعطاف وړ کیبل
★ د DIN ریل نصب کول، چټک او باثباته نصب کول
★ د لوړ او ټیټ حرارت مقاومت: -25℃~+50℃
★ اوږد میخانیکي ژوند تر 20,000 ځله پورې
غوښتنلیکونه
د CDADA کوچني سرکټ بریکر DPN 6KA په پراخه کچه کارول کیږي:
★ د استوګنې ودانۍ، اپارتمانونه، ولا، د کور سینګار
★ دفترونه، دوکانونه، هوټلونه، ښوونځي، روغتونونه
★ د رڼا سرکټونه، د بریښنا ساکټونه، د بریښنا کوچني تجهیزات
★ د کور سامانونه: د اوبو ګرمۍ، ایر کنډیشنر، برقی حرارتی
★ د زاړه سرکټ بیا رغونه او د توزیع بکس لوړول
★ سوداګریز او ملکي د ټیټ ولتاژ بریښنا ویش سیسټمونه
د تخنیکي پیرامیټونو جدول
| توکي | مشخصات |
| ماډل | DAB7N-40 |
| د محصول نوم | MCB DPN 6KA |
| معیاري | IEC60898-1 |
| پولې | 1P+N (2P) |
| د ماتولو ظرفیت | 6kA |
| اوسنۍ درجه بندي | 6A,16A,20A,25A,32A,40A |
| درجه بندي ولتاژ | AC 220/230/240V |
| فریکونسی | 50/60Hz |
| Tripping منحنی | B/C |
| د موصلیت ولتاژ | 500V |
| امپلس ولتاژ | 4kV |
| د ساتنې درجه | IP20 |
| میخانیکي ژوند | 20,000 ځله |
| بریښنایی ژوند | 6000 ځله |
| ترمینل تورکی | 1.5N·m |
| د تار لګولو ظرفیت | 1-25mm² |
| عملیاتي تودوخه | -25℃ ~ +50℃ |
| ابعاد | 82.5×73.2×17.8mm |

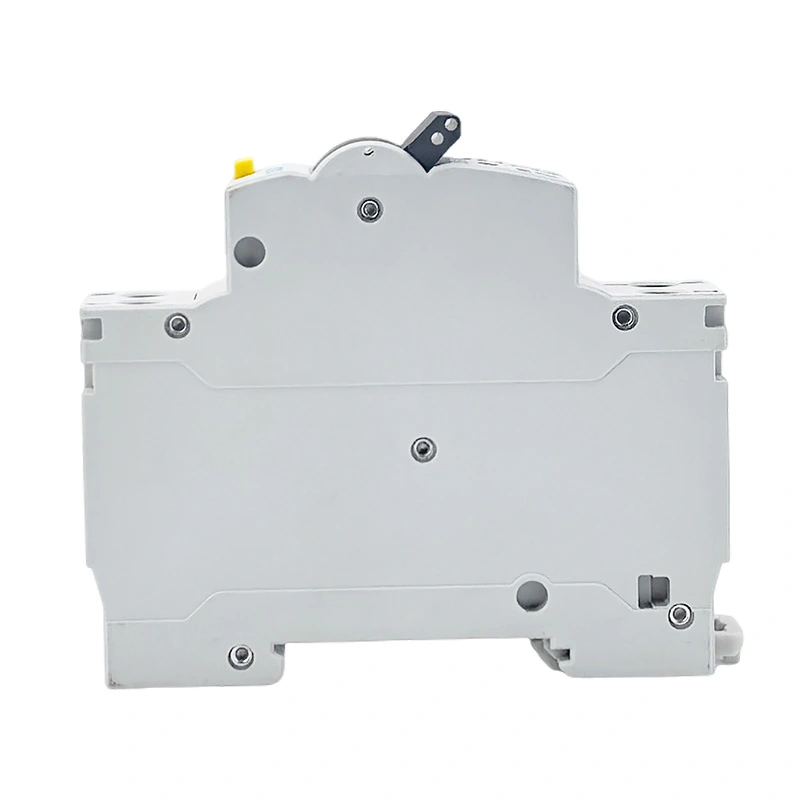

د بڼې ابعاد
★ اوږدوالی: 82.5mm
★ لوړوالی: 73.2mm
★ پلنوالی: 17.8mm (معیاري 1 ماډل پلنوالی)
★ نصب: 35mm DIN ریل
★ تارونه: د 1-25mm² انعطاف وړ / سخت کیبل لپاره مناسب
★ د بس بار ضخامت: 0.8-2mm
د معیاري ازموینې توکي
★ 1.13 په غیر ټریپینګ ازموینه کې (≥1 ساعت)
★ 1.45 په ټریپینګ ټیسټ کې (<1 ساعت)
★ 2.55 د اوورلوډ عمل ازموینه
★ مقناطیسي سمدستي ټریپینګ ازموینه (3In/5In د B/C وکر لپاره)
★ Dielectric withstand ولتاژ ازموينه
★ د تودوخې لوړوالی ازموینه
★ د لنډ سرکټ ماتولو ظرفیت ازموینه (6kA)
★ میخانیکي او بریښنایی ژوند ازموینه
★ د لوړ او ټیټ حرارت عملیات ازموینه

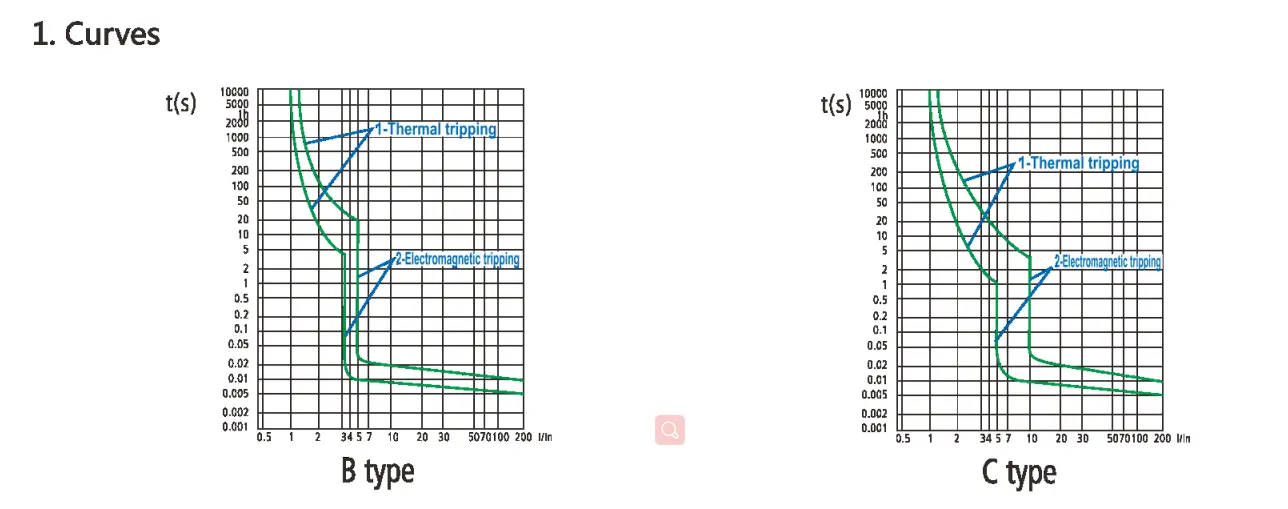

Tripping ځانګړتياوي منحني
IEC 60898-1
مقناطیسي خوشې کول
کله چې د سرکټ شارټ سرکټ واقع کیږي، د اوسپنې کور سره د مقناطیس په واسطه سمدستي ټریپینګ ترلاسه کیږي. د IEC60898 معیار سره سم، دا محصول په دریو ډولونو ویشل کیدی شي: B، C، او D.
|
|
اوسنۍ ازموینه | د تګ وخت | غوښتنلیکونه |
| B منحنی | 3ln 5ln |
0.1 |
د B ډول یوازې د فعال بارونو لپاره د تطبیق وړ دی: - بریښنایی هیټر - د اوبو هیټر - بریښنایی بخار |
| C منحنی | 5 په 10ln کې |
0.1 |
ډول C د عادي بارونو لپاره مناسب دی: - چراغ - پاور ساکټ - کوچني بریښنا موټور |
د تودوخې خوشې کول
●کله چې په سرکټ کې اوورلوډ رامنځته شي، د سرکټ بریکر بایمتالیک پټه به د تودوخې له امله ودریږي، چې د اړیکو د منحل کیدو لامل کیږي او د تودوخې ټریپ کولو لامل کیږي؛
● د IEC معیار د مختلف اوورلوډ جریانونو لپاره د تګ کولو وخت حد ټاکي.
● د حوالې ازموینې چاپیریال تودوخه 30 °C ده.
| اوسنۍ ازموینه | د تګ وخت |
| 1.13ln | t z 1h (په ≦ 63A کې) |
| 1.45ln | t<1h(په ≦ 63A کې) |
| 2.55ln | 1s<1h<60s(In≤32A)1s |

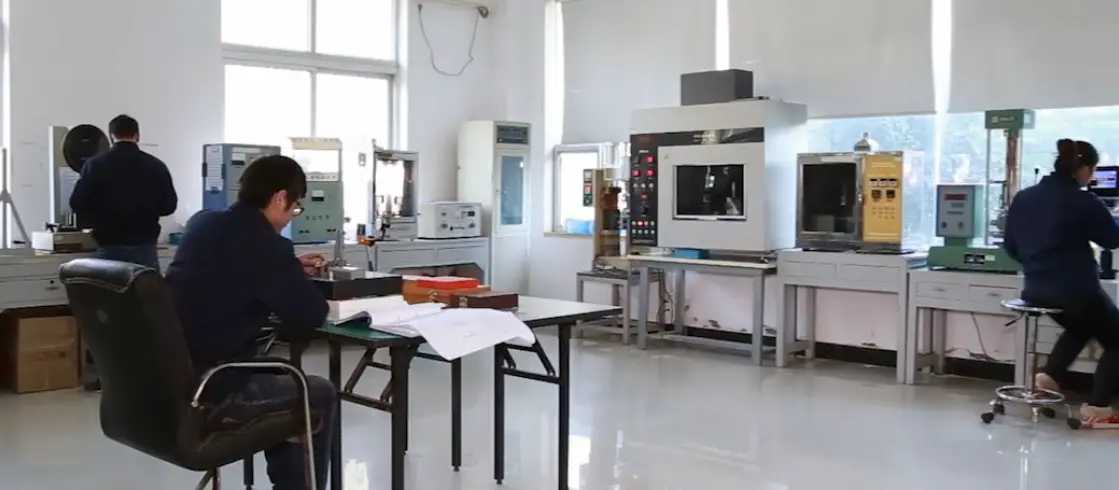

د کیفیت کنټرول پروسه
1. د خامو موادو راتلونکی تفتیش او د تصدیق تصدیق
2. اتوماتیک انجیکشن مولډینګ او دقیق فلزي ټاپه کول
3. نیمه بشپړ شوي محصولات مجلس او کیلیبریشن
4. 100٪ بشپړ ټریپینګ ځانګړتیا ازموینه
5. د ولتاژ او موصلیت فعالیت ازموینه
6. د لوړ او ټیټ تودوخې عمر ازموینه
7. بڼه، ابعاد او لوګو معاینه
8. وروستی بسته بندي او بار وړلو معاینه
بسته بندي او بار وړل
★ د شاک پروف استر سره د صادراتو معیاري کارټن
★ ګروپ بکس د سکریچ څخه مخنیوي لپاره بسته شوی
★ روښانه لیبل: ماډل، اوسنی، قطب، مقدار، تصدیق
★ د سمندر، هوا او ځمکې ترانسپورت لپاره مناسب
★ د OEM بسته بندۍ، دودیز لوگو او لیبل ملاتړ
د پیرودونکي بریالیتوب قضیې
CDADA MCB DPN 6KA له 50 څخه زیاتو هیوادونو او سیمو ته صادر شوی:
★ د اروپایی او آسیایی توزیع کونکو لپاره اوږدمهاله بلک عرضه
★ په منځني ختیځ او افریقا کې د کور سرکټ د ترمیم پروژې
★ د پیژندل شوي نړیوالو بریښنایی برانڈونو سره OEM همکاري
★ د املاکو پراختیا کونکو لپاره د بریښنا توزیع ملاتړ کوي
★ د بریښنایی قراردادیانو او د سیسټم ادغام کونکو څخه ثابت حکمونه
ولې د DADA بریښنا غوره کړئ؟
★ د سرکټ بریکر R&D او تولید کې 40+ کلن مسلکي تجربه
★ 90٪ اصلي برخې په کور کې تولید شوي، باثباته کیفیت کنټرول
★ ISO9001 تصدیق شوی، د نړیوالو معیارونو سره بشپړ مطابقت
★ بشپړ تصدیقونه: CE، CB، CCC، او نور.
★ د لوی تولید ظرفیت، د لویو امرونو لپاره چټک تحویل
★ مسلکي تخنیکي ملاتړ او د پلور وروسته خدمت
★ د بازار غوښتنې پوره کولو لپاره د OEM او ODM تخصیص قبول کړئ
★ نړیوال لوژستیک سیسټم، خوندي او په وخت سره تحویلي
