دا لارښود تشریح کوي چې څنګه د 6kA AC کوچني سرکټ بریکر کار کوي ، د 6kA درجه بندي واقعیا څه معنی لري ، څنګه د B ، C ، او D سفر منحني فعالیت اغیزه کوي ، او څنګه د مناسب درجه شوي اوسني او قطب ترتیب غوره کول. دا د عام پیرود غلطۍ هم پیژني او د انجینرانو، قراردادیانو، او پیرودونکو لپاره یو عملي چک لیست چمتو کوي چې د تولید کونکو څخه د MCB حلونو ارزونه کوي لکهشانګهای دادا برقی Co., Ltd.
فهرست
- د 6kA AC کوچني سرکټ بریکر څه شی دی؟
- ولې د 6kA ماتولو ظرفیت مهم دی؟
- د AC کوچني سرکټ بریکر څنګه د سرکټ ساتنه کوي؟
- کوم تخنیکي پیرامیټونه باید پیرودونکي وګوري؟
- د B، C، او D سفر منحني انتخاب څنګه اغیزه کوي؟
- د 6kA AC کوچني سرکټ بریکرونه چیرته کارول کیږي؟
- سم MCB کومې ستونزې په مخنیوي کې مرسته کولی شي؟
- پیرودونکي څنګه کولی شي مناسب 6kA MCB غوره کړي؟
- د مخنیوي لپاره عام انتخاب غلطی
- ولې د تجربه لرونکي MCB جوړونکي سره کار کوئ؟
- په مکرر ډول پوښتل شوي پوښتنې
- د شانګهای دادا برقی شرکت سره اړیکه ونیسئ

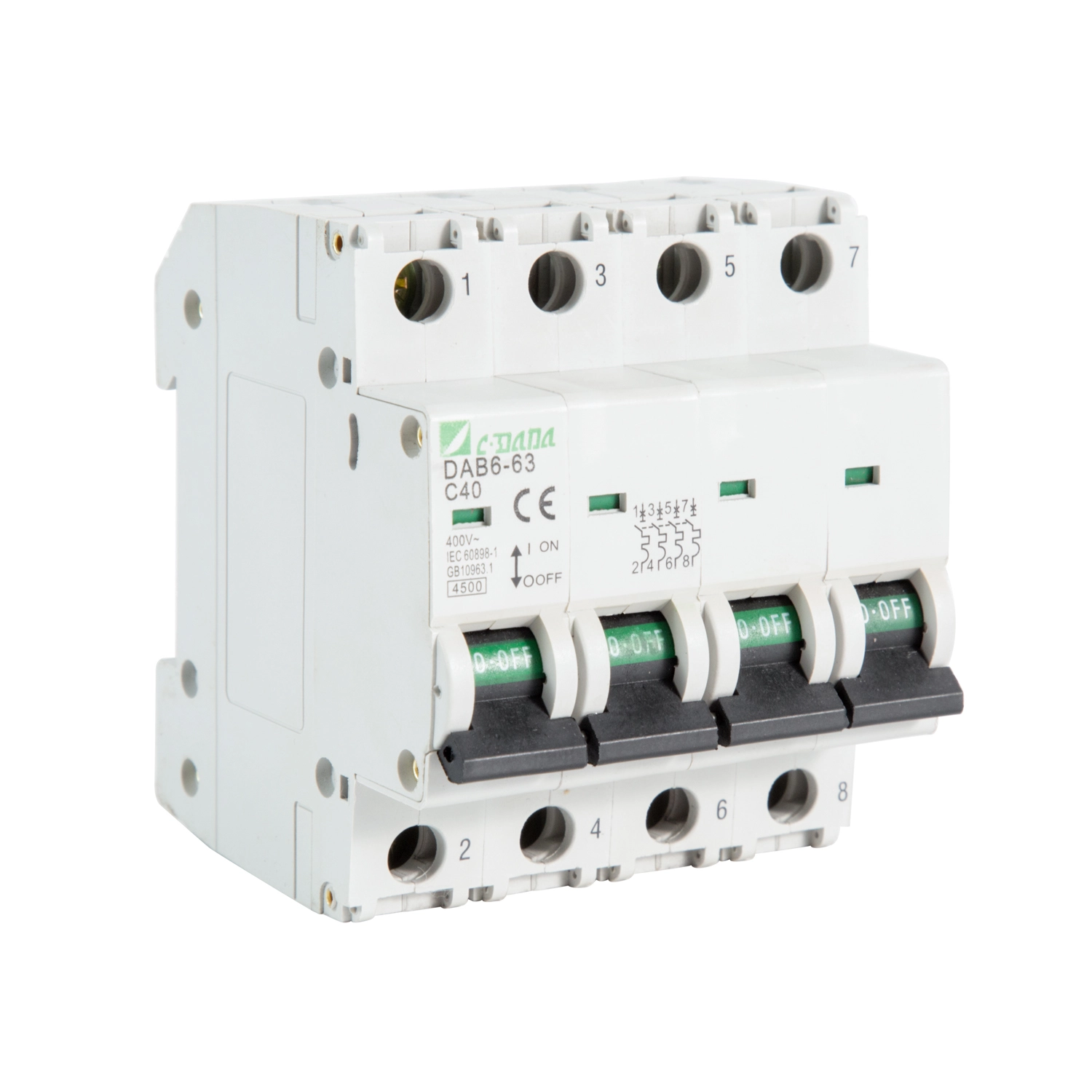

د 6kA AC کوچني سرکټ بریکر څه شی دی؟
یو کوچنی سرکیټ بریکر، چې معمولا د MCB په نوم یادیږي، د محافظتي سویچ کولو وسیله ده چې ډیزاین شوی ترڅو په اتوماتيک ډول د بریښنا سرکټ منحل کړي کله چې غیر معمولي اوسني شرایط رامنځته شي. د دودیز فیوز برعکس، یو MCB معمولا د غلطۍ پاکولو وروسته بیا تنظیم کیدی شي، دا د تکرار عملیات او ساتنې لپاره اسانه کوي.
اصطلاح6kAد تطبیق وړ ازموینې شرایطو لاندې د بریکر درجه شوي لنډ سرکټ ماتولو ظرفیت ته اشاره کوي. په ساده اصطلاحاتو کې، د 6kA MCB ډیزاین شوی ترڅو د 6,000 امپیر پورې احتمالي لنډ سرکټ جریان په خوندي ډول مداخله وکړي کله چې ټاکل شوي اړتیاوې پوره شي.
هغه محصولات چې د IEC/EN 60898-1 سره مطابقت لري معمولا پیرامیټرونه مشخص کوي لکه درجه شوي اوسني، درجه شوي ولتاژ، فریکونسۍ، د ماتولو ظرفیت، او د سمدستي ټرپ کولو ځانګړتیاوې. د سوداګریزو MCB سلسلې ممکن د مختلف اوسني درجه بندي او قطب ترتیبونو کې د 6kA درجه بندي وړاندیز وکړي.
6kA د ماتونکي عادي عملیاتي جریان ندی. A 16A MCB، د مثال په توګه، موخه دا ده چې د ټاکلو شرایطو لاندې خپل درجه بندي جریان ترسره کړي، پداسې حال کې چې د 6kA ارقام د دې لنډ سرکټ مداخلې وړتیا بیانوي. دا دوه مشخصات په بشپړ ډول مختلف انجینري پوښتنې ځوابوي.
ولې د 6kA ماتولو ظرفیت مهم دی؟
لنډ سرکیټونه کولی شي په خورا لنډ وخت کې خورا لوړ جریان تولید کړي. که چیرې محافظتي وسیله نشي کولی په خوندي ډول د نصب کولو په نقطه کې موجود غلطی اوسني مداخله وکړي، په پایلو کې کیدای شي د تماس سخت زیان، ډیر تودوخه، د تجهیزاتو ناکامي، یا خطرناک بریښنایی آرشینګ شامل وي.
له همدې امله، د ماتولو ظرفیت باید یوازې غوره نه شي ځکه چې 6kA یو عام شتون لري. د نصب کولو نقطه کې احتمالي شارټ سرکیټ جریان باید و ارزول شي، او ټاکل شوی بریکر باید د دې سیسټم لپاره مناسب مداخله وړتیا ولري.
| پیرامیټر | دا څه معنی لري | ولې دا مهمه ده |
|---|---|---|
| 6kA | د لنډ سرکټ ماتولو ظرفیت درجه بندي | دا معلوموي چې آیا ماتونکی کولی شي په خوندي ډول د ټاکل شوې غلطۍ اوسنۍ کچې مداخله وکړي |
| اوسنۍ درجه بندي (په کې) | د MCB نورمال اوسنۍ درجه بندي | باید د کنډکټر ظرفیت او متوقع بار سره همغږي وي |
| درجه بندي ولتاژ (Ue) | د غوښتنلیک لپاره عملیاتي ولتاژ | باید د بریښنایی سیسټم سره مطابقت ولري |
| د سفر وکر | د سمدستي مقناطیسي تګ راتګ رینج تعریفوي | د غلطۍ محافظت ساتلو پرمهال د ناورین ټرپینګ مخنیوي کې مرسته کوي |
| د پولو شمیر | د کنډکټرونو شمیر بدل شوی / خوندي شوی | باید د سرکټ ترتیب سره سمون ولري |
د تولید کونکي مشخصات روښانه کوي چې 6kA MCBs د اوسني درجه بندي او ولتاژ ترتیبونو لړۍ لپاره شتون لري ، پشمول د عام 230V او 400V AC توزیع سیسټمونه.
د AC کوچني سرکټ بریکر څنګه د سرکټ ساتنه کوي؟
یو عادي MCB د حرارتي او مقناطیسي محافظت میکانیزمونه سره یوځای کوي. دا دوه دندې مختلف بریښنایی ستونزې حل کوي.
- حرارتي محافظت:یو دوامداره اوورلوډ یو بایماتلیک عنصر ګرموي. کله چې د حرارت درجه عملیاتي حد ته ورسیږي، میکانیزم خوشې کوي او سرکیټ خلاصوي.
- مقناطیسي محافظت:د لوړ شارټ سرکټ جریان یو قوي مقناطیسي تاثیر رامینځته کوي چې د سمدستي سفر میکانیزم فعالوي ، سرکیټ په چټکۍ سره منحل کوي.
- لاسي بدلون:MCB معمولا د ساتنې یا نصب کولو کار پرمهال د سرکټ جلا کولو لپاره په لاسي ډول بدلیدلی شي.
دا ترکیب MCB د سرکیټونو لپاره مناسب کوي چیرې چې د اوږدې مودې ډیر بار او ناڅاپي لنډ سرکټ نیمګړتیاوې باید حل شي. د MCB عصري محصول سلسلې معمولا حرارتي او مقناطیسي ریلیزونه سره یوځای کوي او ممکن د مطلوب بار پورې اړوند B، C، یا D ځانګړتیاوې چمتو کړي.
کوم تخنیکي پیرامیټونه باید پیرودونکي وګوري؟
پیرودونکي اکثرا په اوسني درجه بندي او نرخ تمرکز کوي پداسې حال کې چې نورو پیرامیټونو ته پام کوي. د یوې معتبرې پروژې مشخصاتو لپاره، لاندې ځانګړتیاوې باید په ګډه وڅیړل شي.
| مشخصات | عادي غور | د پیرودونکي پوسته |
|---|---|---|
| د ماتولو ظرفیت | 6kA | ډاډ ترلاسه کړئ چې دا د احتمالي غلطی اوسني لپاره کافي دی |
| اوسنۍ درجه بندي | د غوښتنلیک پورې اړه لري | د بار او کنډکټر ظرفیت سره همغږي |
| درجه بندي ولتاژ | د عام AC توزیع ولتاژ | د سیسټم ولتاژ سره سمون خوري |
| فریکونسی | 50/60Hz عموما مشخص شوي | د محلي گرډ سره مطابقت تایید کړئ |
| د سفر ځانګړتیا | B/C/D | د انشش ځانګړتیاو بارولو لپاره وکر سره میچ کړئ |
| د قطب ترتیب | 1P، 1P+N، 2P، 3P، 4P د محصول پورې اړه لري | د تارونو ترتیب سره سمون خوري |
| پورته کول | د DIN ریل عام دی | د توزیع بورډ سره مطابقت تایید کړئ |
| معیارونه | IEC/EN 60898-1 یا نور د تطبیق وړ معیارونه | که اړتیا وي د تخنیکي اسنادو او تصدیق غوښتنه وکړئ |
د تاسیس شوي تولید کونکو څخه د محصول اسناد معمولا دا پیرامیټرې یوځای چمتو کوي د دې پرځای چې د ماتولو ظرفیت د جلا شوي توضیحاتو په توګه درملنه وکړي.
د B، C، او D سفر منحني انتخاب څنګه اغیزه کوي؟
د سفر وکر یو له خورا مهم پریکړو څخه دی کله چې د MCB مشخص کول. لیک هغه اټکل شوی حد بیانوي چې پکې مقناطیسي سمدستي خوشې کول د بریکر د ټاکل شوي اوسني سره په پرتله کار کوي.
| منحنی | عادي مقناطیسي ټریپینګ رینج | عادي غوښتنلیک |
|---|---|---|
| B | 3–5 × په | د ټیټ بار بار بارونه، رڼا، مقاومت لرونکي سرکیټونه |
| C | 5-10 × په | عمومي هدف او په اعتدال ډول انډکټیو بارونه |
| D | 10-20 × په | د لوړ بار بار بارونه لکه ځینې موټورونه او ټرانسفارمرونه |
دا سلسلې معمولا د IEC 60898-1 MCB ځانګړتیاو سره تړاو لري.
د مثال په توګه، که یو موټور د خپل نورمال عملیاتي جریان څخه څو چنده لوړ موقتي پیل شوي جریان تولید کړي، یو خورا حساس وکر ممکن د پیل په وخت کې غیر ضروري سفر وکړي. د C- curve یا D- curve وسیله ممکن ډیر مناسب وي، د تجهیزاتو او بشپړ سرکټ ډیزاین پورې اړه لري.
د 6kA AC کوچني سرکټ بریکرونه چیرته کارول کیږي؟
د 6kA AC کوچني سرکټ بریکر د ډیری ټیټ ولټاژ غوښتنلیکونو لپاره مناسب کیدی شي کله چې د اصلي غلطۍ کچه ، ولتاژ ، اوسني ، او نصب کولو اړتیاوې د وسیلې مشخصاتو کې راځي.
- د استوګنې ویش:د روښنايي سرکونه، ساکټ سرکټونه، د کور وسایل، او د شاخ سرکیټونه.
- سوداګریزې ودانۍ:د دفتر د توزیع بورډونه، د رڼا سیسټمونه، پرچون تاسیسات، او د کوچنیو تجهیزاتو سرکیټونه.
- د صنعتي کنټرول پینل:مرستندویه سرکټونه، د کنټرول تجهیزات، کوچني موټورونه، او نور مناسب ټیټ ولتاژ بارونه.
- د ودانۍ خدمتونه:د HVAC اړوند مرستندویه سرکټونه، پمپونه، رڼا، او د بریښنا عمومي ویش چیرته چې مشخصات مناسب وي.
- د بریښنایی توزیع کابینې:د څانګې - سرکټ محافظت او ماډلر توزیع سیسټمونه.
ریښتیني غوښتنلیک باید تل د تولید کونکي محصول اسنادو او د نصب کولو اړتیاو پروړاندې تایید شي. د 6kA درجه باید هیڅکله د هر بریښنایی چاپیریال لپاره مناسب نه وي.
سم MCB کومې ستونزې په مخنیوي کې مرسته کولی شي؟
د پیرودلو یوه لویه اندیښنه په ساده ډول دا نه ده چې ایا ماتونکی کار کوي ، مګر ایا دا په دوامداره توګه د هغه شرایطو لاندې ترسره کوي چې دا غوره شوی و.
1. دوامداره اوورلوډ
یو سرکټ چې د ډیر وخت لپاره ډیر جریان لیږدوي کولی شي د کنډکټر تودوخې او وخت دمخه د تجهیزاتو خرابیدو لامل شي. د تودوخې خوشې کول د دوامداره اوورلوډ شرایطو ته د ځواب ویلو لپاره ډیزاین شوي.
2. د لنډ سرکټ زیان
د ماتولو مناسب ظرفیت MCB ته اجازه ورکوي چې د وسیلې له ټاکل شوي مداخلې ظرفیت څخه پرته د اضافي غلط جریان مداخله وکړي.
3. د ناورین ټریپینګ
د سفر غیر مناسب وکر کولی شي غیر ضروري خنډونه رامینځته کړي کله چې تجهیزات پیل شي. د بار سره د B، C، یا D ځانګړتیاوو سره سمون د دې ستونزې په حل کې مرسته کوي.
4. ستونزمن ساتنه
یو ماډلر MCB کولی شي مناسب لارښود جلا کول چمتو کړي ، د بریښنایی کارمندانو سره مرسته کوي چې په انفرادي سرکټونو کې وپیژني او کار وکړي پرته لدې چې د توزیع بشپړ سیسټم بند کړي.
5. د تدارکاتو ناڅرګندتیا
په B2B پروژو کې، نیمګړتیا تخنیکي مشخصات کولی شي غلط محصولات، ځنډول تصویب، یا د بدیل لګښتونو المل شي. د محصول روښانه ډیټاشیټ او تعریف شوي تخنیکي پیرامیټونه دا خطرونه کموي.
پیرودونکي څنګه کولی شي مناسب 6kA MCB غوره کړي؟
د عملي انتخاب پروسه په څو مرحلو ویشل کیدی شي. دا د انجینرانو او پیرود ټیمونو سره مرسته کوي چې یوازې د کتلاګ سرلیک څخه د محصول غوره کولو مخه ونیسي.
-
د سیسټم ولتاژ معلوم کړئ.
د نومول شوي AC ولټاژ تایید کړئ او ایا غوښتنلیک واحد مرحله یا درې مرحله ده. -
د ډیزاین اوسنی محاسبه یا تایید کړئ.
د MCB درجه شوي جریان باید د متوقع سرکټ بار او د کنډکټر د منلو وړ اوسني سره همغږي شي. -
احتمالي لنډ سرکیټ جریان مشخص کړئ.
د نصب کولو په نقطه کې موجوده غلطی وګورئ او تایید کړئ چې ټاکل شوي 6kA ماتولو ظرفیت کافي دی. -
د بار بار ارزونه وکړئ.
په ګوته کړئ چې ایا سرکیټ موټورونه، ټرانسفارمرونه، د ظرفیت تجهیزات، د بریښنا رسولو بدلول، یا نور بارونه لري چې د پام وړ پیل شوي جریان تولیدوي. -
مناسب سفر وکر غوره کړئ.
B، C، یا D د حقیقي بار او محافظت اړتیاو پراساس د ساده انتخاب غوره کولو پرځای غوره کړئ. -
د قطب ترتیب غوره کړئ.
تایید کړئ چې ایا پروژه 1P، 1P+N، 2P، 3P، 3P+N، یا بل ترتیب ته اړتیا لري چې د محصول لړۍ لخوا ملاتړ کیږي. -
معیارونه او اسناد تصدیق کړئ.
د تطبیق وړ ډیټا شیټ، د ازموینې معلوماتو، سندونو، ابعادي انځورونو، او نصبولو لارښوونو غوښتنه وکړئ. -
د پینل مطابقت چیک کړئ.
د DIN-ریل ابعاد تصدیق کړئ، د ترمینل ترتیب، د کنډکټر رینج، لوازم، او د نصب کولو ځای شتون لري.
- □ ټاکل شوی ولتاژ تایید شوی
- □ ارزول شوی اوسنی تایید شوی
- □ د 6kA ماتولو ظرفیت تصدیق شوی
- □ B/C/D وکر د بار له مخې غوره شوی
- □ د قطب ترتیب تایید شوی
- □ د تطبیق وړ معیار تصدیق شوی
- □ ابعاد او د DIN-ریل نصب کول چیک شوي
- □ د تصدیق او ازموینې اسناد غوښتل شوي
- □ عملیاتي چاپیریال بیاکتنه کیږي
- □ د پورتنۍ / ښکته جریان محافظت سره همغږي په پام کې نیول شوې
د مخنیوي لپاره عام انتخاب غلطی
حتی کله چې لومړني مشخصات سم ښکاري، ډیری غلطی کولی شي د نصب کولو وروسته ستونزې رامینځته کړي.
| تېروتنه | احتمالي ستونزه | غوره تمرین |
|---|---|---|
| یوازې د امپریج له لارې غوره کول | نور مهم پیرامیټونه ممکن مطابقت ونلري | ولتاژ، وکر، د ماتولو ظرفیت، قطبونه، او معیارونه په ګډه ارزونه وکړئ |
| فرض کړئ هر 6kA ماتونکی د تبادلې وړ دی | مختلف محصولات ممکن مختلف ابعاد او د فعالیت مشخصات ولري | بشپړ ډیټاشیټ پرتله کړئ |
| د غلط سفر وکر کارول | د مغزي تګ راتګ یا ناکافي غوښتنلیک مناسبیت | د حقیقي بار بار ارزونه وکړئ |
| د احتمالي غلطی اوسني څخه سترګې پټول | د ماتولو ظرفیت ممکن کافي نه وي | د نصب کولو په نقطه کې د غلطی کچه تایید کړئ |
| د کنډکټر همغږي ته کتنه | محافظت ممکن د تارونو سیسټم سره سم نه وي | د کنډکټر ظرفیت سره د MCB درجه بندي همغږي کړئ |
| د اسنادو پرته پیرود | تصویب او نصب کول ممکن ستونزمن شي | د پیرودلو دمخه د تخنیکي او موافقت اسنادو غوښتنه وکړئ |
د ټاکل شوي اوسني، کنډکټر ظرفیت، د سفر ځانګړتیا، او د غلطۍ کچې ترمنځ سمه همغږي د MCB د باوري انتخاب لپاره مرکزي ده.
ولې د تجربه لرونکي MCB جوړونکي سره کار کوئ؟
د لوی مقدار تدارکاتو لپاره، د OEM پروژې، د ویش شراکت، او د بریښنا پینل تولید، د محصول کیفیت یوازې یو پام دی. پیرودونکي هم دوامداره مشخصاتو، باثباته تولید، ځواب ویونکي تخنیکي اړیکو، او اسنادو ته اړتیا لري چې د پروژې تصویب ملاتړ کوي.
شانګهای دادا برقی Co., Ltd.د پیرودونکو لپاره د تولید شریک په توګه په پام کې نیول کیدی شي د کوچني سرکټ بریکر حلونو او اړوند ټیټ ولټاژ بریښنایی محافظت محصولاتو په لټه کې دي. د B2B پیرودونکو لپاره، ترټولو ګټور عرضه کوونکي ارزونه باید د اندازه کولو وړ تخنیکي معلوماتو باندې تمرکز وکړي نه یوازې د بازار موندنې ادعا.
- د محصول مشخصات او تخنیکي پیرامیټونه پاک کړئ
- ټاکل شوي ټاکل شوي اوسني او ولتاژ سلسلې
- د ماتولو ظرفیت اختیارونه شتون لري
- د مختلف بار شرایطو لپاره د سفر وکر معلومات
- د محصول رسم او نصب معلومات
- د تطبیق وړ تصدیق او موافقت اسناد
- باثباته تولید او د کیفیت کنټرول پروسیجرونه
- د پروژې ځانګړي اړتیاو لپاره تخنیکي اړیکه
- د OEM/ODM ملاتړ چیرې چې د تطبیق وړ وي
د واردونکو او بریښنایی توزیع کونکو لپاره ، دا فاکتورونه په ځانګړي توګه مهم کیدی شي کله چې محصولات اړتیا ولري د توزیع مختلف سیسټمونو کې مدغم شي یا په ډیری بازارونو کې وپلورل شي.
په مکرر ډول پوښتل شوي پوښتنې
6kA د تطبیق وړ ازموینې شرایطو لاندې د ټاکل شوي لنډ سرکټ ماتولو ظرفیت ته اشاره کوي. دا د 6,000 amperes استازیتوب کوي او باید د MCB نورمال شوي اوسني سره مغشوش نشي.
نه. مناسبیت په احتمالي شارټ سرکیټ اوسني، د سیسټم ولتاژ، درجه شوي اوسني، د سفر ځانګړتیا، د قطب ترتیب، د نصب کولو شرایطو، او د تطبیق وړ مقرراتو پورې اړه لري. د بریکر غوره کولو دمخه د موجوده غلطۍ جریان باید وڅیړل شي.
دوه شمیرې مختلف پیرامیټونه بیانوي. 6kA د ماتولو ظرفیت درجه ده، پداسې حال کې چې 6A د اوسني ارزښت درجه ده. یو ماتونکی په بالقوه توګه د 6A درجه شوی جریان او د 6kA ماتولو ظرفیت لري.
دوی مختلف سمدستي مقناطیسي ټریپینګ ځانګړتیاوې پیژني. د IEC 60898-1 الندې، B عموما د نږدې 3-5 ځلو درجه بندي شوي اوسني، C نږدې 5-10 ځلې، او D نږدې 10-20 ځلې سره تړاو لري.
موټور کولی شي د پام وړ ابتدايي جریان ولري، نو د C یا D ځانګړتیاوې ممکن د موټرو او سرکټ پورې اړه ولري. وروستنۍ انتخاب باید د پیل اوسني، د غلطۍ جریان، د کیبل خنډ، او د نورو محافظتي وسایلو سره همغږي په پام کې ونیسي.
په اتوماتيک ډول نه. که چیرې احتمالي شارټ سرکیټ جریان د بریکر له ټاکل شوي ماتولو ظرفیت څخه ډیر وي ، د 6kA وسیله ممکن مناسب نه وي. بریکر باید د غلطۍ کچې او د پلي کیدو اړتیاو سره سم وټاکل شي.
پیرودونکي باید په نورمال ډول د تفصيلي ډیټا شیټ ، تخنیکي مشخصاتو ، ابعادي نقاشیو ، نصبولو لارښوونې ، د تطبیق وړ ازموینې یا تصدیق سندونو ، او اړوند محصول معیارونو غوښتنه وکړي. د پروژې ځانګړي اړتیاوې ممکن اضافي اسنادو ته اړتیا ولري.
د تولید بیچونو ، تعقیب وړتیا ، تخنیکي اسنادو ، کیفیت کنټرول ، تحویلي وړتیا ، او له پلور وروسته تخنیکي مالتړ تر مینځ مطابقت کولی شي د B2B بریښنایی پروژې ټول لګښت او اعتبار د پام وړ اغیزه وکړي.
د ډیر باوري سرکټ محافظت حل رامینځته کړئ
غوره کول a6kA AC کوچني سرکټ بریکرباید یوازې د محصول لیبل پرځای د غوښتنلیک بریښنایی شرایطو سره پیل شي. درجه بندي اوسنی، د ماتولو ظرفیت، د سفر وکر، ولتاژ، د قطب ترتیب، د نصب کولو چاپیریال، او تخنیکي اسناد ټول د باور وړ محافظت حل کې مرسته کوي.
که تاسو د بریښنایی توزیع پروژو ، کنټرول پینلونو ، سوداګریزو ودانیو ، د استوګنې غوښتنلیکونو ، یا عمده پلور لپاره MCBs ترلاسه کوئ ،شانګهای دادا برقی Co., Ltd.ستاسو د پروژې اړتیاو سره سم د مناسب محصول مشخصاتو ارزولو کې مرسته کولی شي.
تخنیکي مشخصات، د محصول معلوماتو، یا د لوی پیرود پروژې لپاره ملاتړ ته اړتیا لرئ؟موږ سره اړیکه ونیسئستاسو د غوښتنلیک په اړه بحث کولو لپاره او د مناسب کوچني سرکټ بریکر حل ومومئ.
